Ø100 mm Rotierende Warnleuchte
SKH-EA

Kompakte Ø100 mm-Warnleuchte mit Parabolreflektor, wetterbeständigem Acryl-Dom und CE-Zertifizierung (12/24 V DC) für industrielle Anwendungen.

  • Stromschalter
  • Φ100
  • Drehspiegelleuchte
  • Rotierend
  • Innen/Außen(nur aufrecht)
  • IP23(nuraufrecht)
  • Rot
  • Orange
  • Grün
  • Blau
  • Ø100 mm Rotierende Warnleuchte SKH-EA

· Rotierender Parabolreflektor: Für bessere Sichtbarkeit aus der Ferne.
· Verlängerte Lebensdauer der Glühlampe: Vibrationsbeständige Kfz-Lampe.
· Montage: Innenbereich – stehend, hängend, seitlich; Außenbereich – nur stehend.
· Kuppel: Hochwetterbeständiges, lichtdurchlässiges Acrylharz.
· CE-Konformität: Nur für 12V DC, 24V DC.
· Verfügbare Farben: Rot, Orange, Grün, Blau.

Technische Daten

ABMESSUNGEN - Ø100 mm
NENN-SPANNUNG - 12V DC
- 24V DC
- 100V AC
- 120V AC
- 200V AC
FUNKTIONEN - Rotation
BEFESTIGUNG - Direktmontage
GEHÄUSEFORM - Rund
GEHÄUSEFARBE - Rot
- Orange
- Hellgrau
KUPPELFARBE - Rot
- Orange
- Grün
- Blau
KUPPELMATERIAL - Acrylharz
NORMENKONFORMITÄT - CE (nur 12V und 24V)
SCHUTZART - IP23
OPTIONEN - SZ-30L
- SZ-30T
- SZ-007

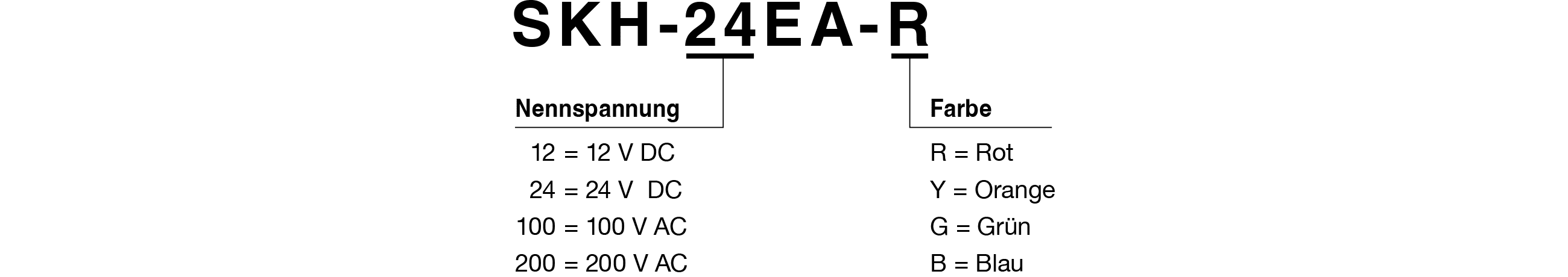

Modellcode

Modellcode

Produktliste

Modellnummer Nennspannung Glühlampe Farbe
SKH-12EA-R/Y/G/B 12V DC 12V 10W Rot / Orange / Grün / Blau
SKH-24EA-R/Y/G/B 24V DC 24V 10W
SKH-100EA-R/Y/G/B 100V AC 12V 5W
SKH-200EA-R/Y/G/B 200V AC 12V 5W

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

SKH-12EA  

SKH-12EA  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 12V10W 1 box 10 pcs
D01201003A-F1 1

Bulb shape:G18/BA15S

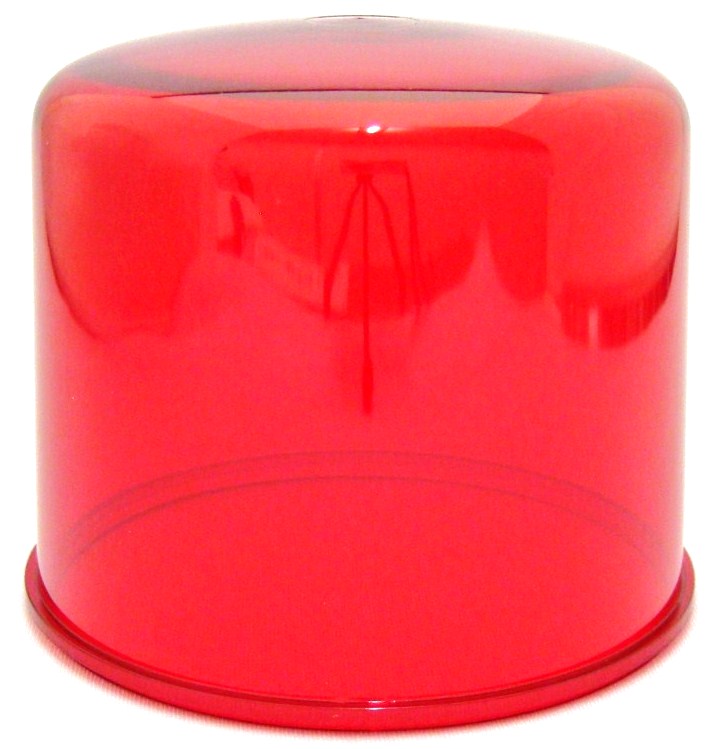

																Lens: Red
A31110001-1F1 1

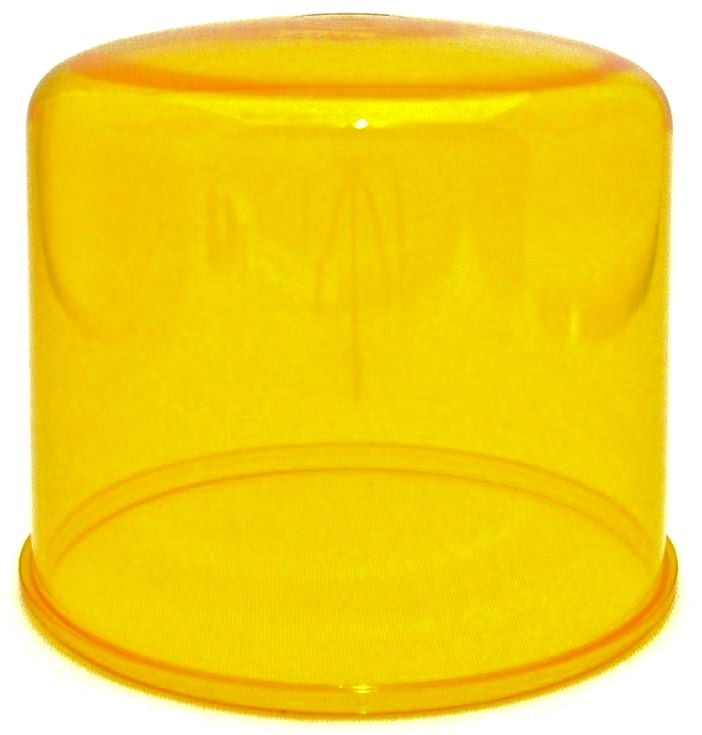

																Lens: Amber
A31110001-2F1 1

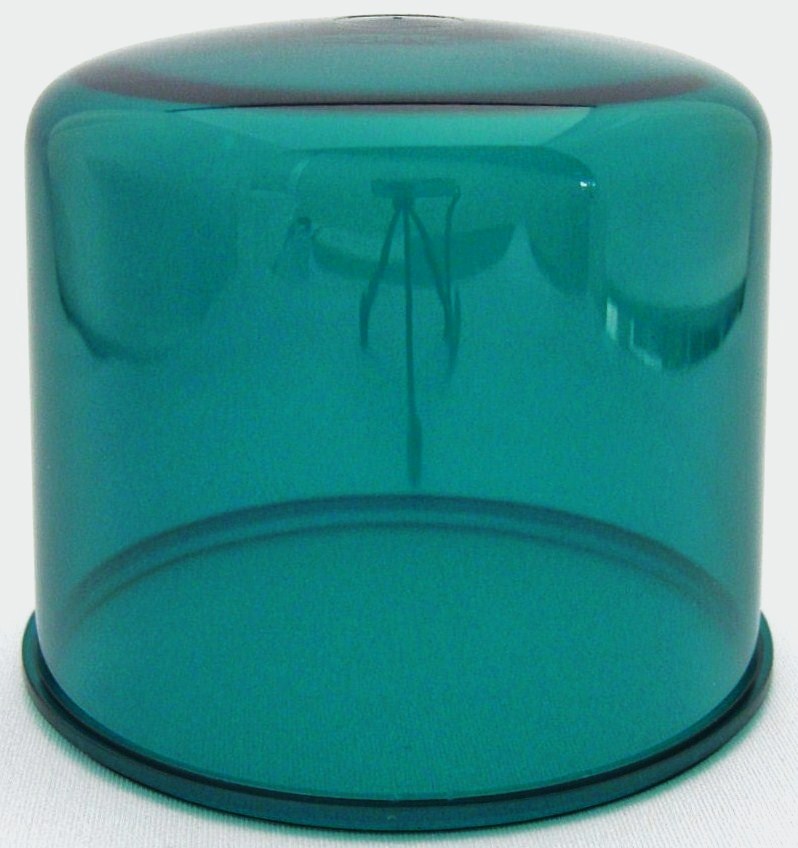

																Lens: Green
A31110001-3F1 1

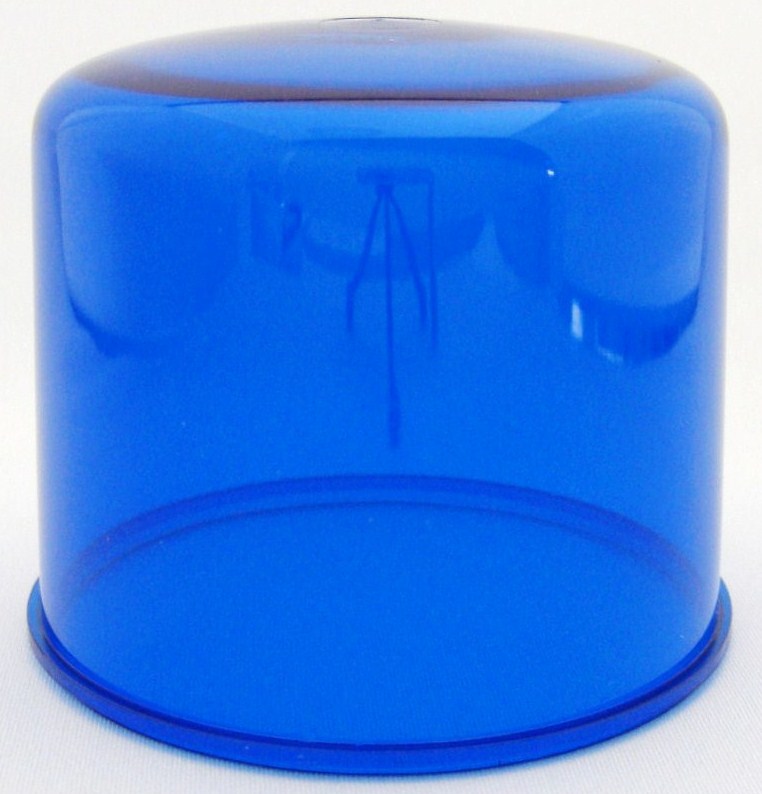

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

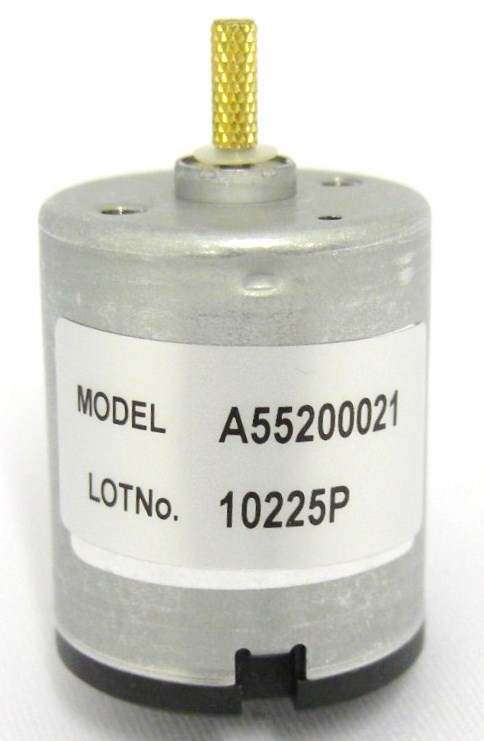

																Motor Assembly A55200021 Pulley
A55200021-F2 1

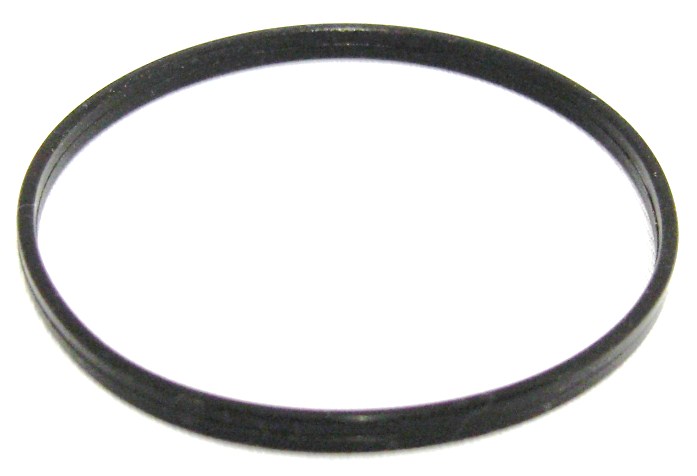

																Motor Belt
A51120010-F1 1

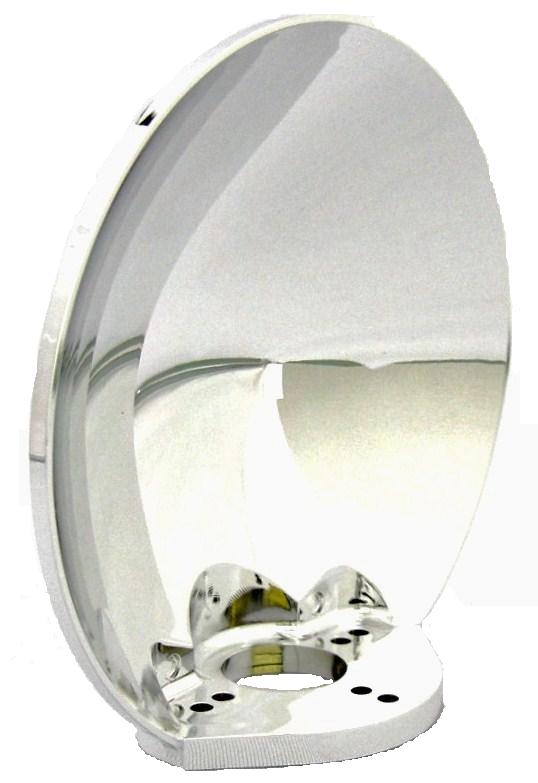

																Reflector
A41110004-F1 1

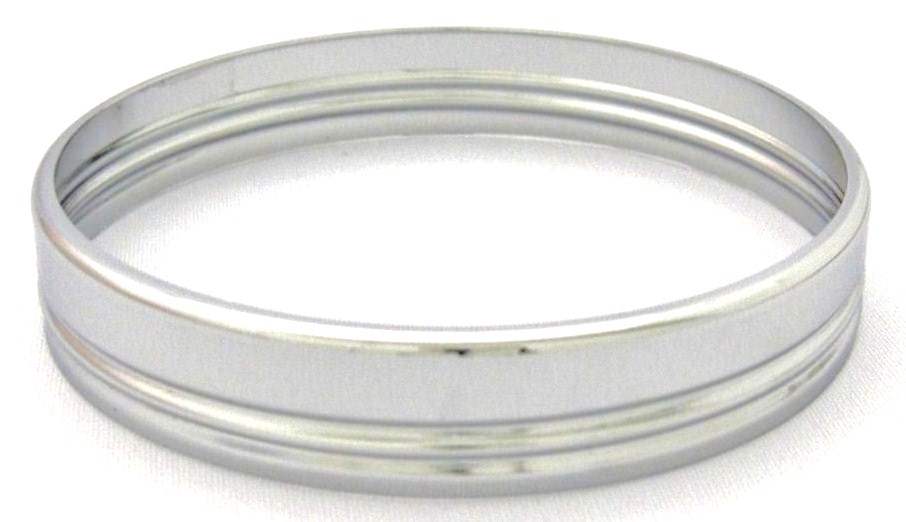

																Flange
A21410005-F1 1
SKH-24EA  

SKH-24EA  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 24V10W 1 box 10 pcs
D02401003A-F1 1

Bulb shape:G18/BA15S


																Lens: Red
A31110001-1F1 1

																Lens: Amber
A31110001-2F1 1

																Lens: Green
A31110001-3F1 1

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

																Motor Assembly A55200021 Pulley
A55200021-F2 1

																Motor Belt
A51120010-F1 1

																Reflector
A41110004-F1 1

																Flange
A21410005-F1 1
SKH-100EA   SKH-200EA  

SKH-100EA  

SKH-200EA  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

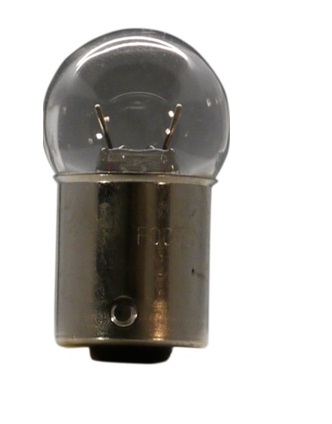

																Incandescent Bulb 12V5W 1 box 10 pcs
D01200503A-F1 1

Bulb shape:G18/BA15S


																Lens: Amber
A31110001-2F1 1

																Lens: Green
A31110001-3F1 1

																Lens: Blue
A31110001-4F1 1

																Lens Packing
A33410012-F1 1

																Motor Assembly A55200021 Pulley
A55200021-F2 1

																Motor Belt
A51120010-F1 1

																Reflector
A41110004-F1 1

																Flange
A21410005-F1 1
