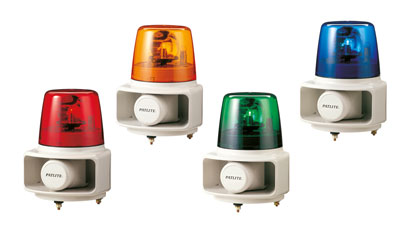

Rotierendes Warnlicht mit integrierter MP3-Sprachalarmhupe
RT-VF
Die RT-VF kombiniert ein rotierendes Warnlicht mit einer integrierten MP3-Sprachalarmhupe und erreicht eine Lautstärke von bis zu 105 dB. Ideal für den Außeneinsatz dank spritzwassergeschütztem Gehäuse. Mit justierbarer Lautstärke, offenem Kollektoreingang (NPN/Spannungstyp) und klarer, angenehmer Klangqualität – verfügbar in Rot, Gelb, Grün und Blau.
- Kontaktsteuerung
- Φ162
- Drehspiegelleuchte
- Rotierend
- Hybrid Produkte
- Stimme
- 105dB
- Innen/Außen(nur aufrecht)
- IP23
- Rot
- Orange
- Grün
- Blau
Produkteigenschaften
- Die Verwendung von MP3-Dateien auf einer SD-Karte erleichtert die Programmierung der Sprachdaten bei gleichzeitig hoher Tonqualität. Im Modus „Bit-Eingang“ können vier Meldungen mit einer Gesamtlänge von bis zu 63 Sekunden wiedergegeben werden, im Modus „Binär-Eingang“ bis zu 15 Meldungen. Die Bearbeitung der Meldungsdaten erfolgt komfortabel über die PATLITE-Software „Playlist Editor2“ in Verbindung mit einer SD-Karte.
- Vielfältige Betriebsmodi: Im „Testmodus“ lässt sich die Lautstärke prüfen, im „Lautstärkereduktionsmodus“ wird durch Anlegen eines Signals an den Dämpfungseingang die Wiedergabelautstärke um 20 dB gesenkt. Zudem kann flexibel zwischen „Bit-Eingangsmodus“, „Binär-Eingangsmodus“, „Interrupt-Wiedergabe“ und „Hold-Wiedergabe“ umgeschaltet werden.
- Die Ausführung mit 24 V DC erfüllt zusätzlich die UL-Norm.
Technische Daten
ABMESSUNGEN | - Ø 162 mm |
---|---|
NENNSPANNUNG | - 24 V DC - 100 V AC - 200 V AC |
TONAUSGABE | - RT-VF: Maximale Wiedergabedauer: 63 Sekunden (Bit-Eingang: 4 Meldungen / Binär-Eingang: 15 Meldungen) |
TONQUELLEN | - Auswahl aus vorinstallierter Bibliothek (Verfügbarkeit abhängig vom Modell) - Individuelle Sprachaufnahmen werkseitig möglich (gegen Aufpreis) |
AUDIOFORMAT | - MPEG1-Audio Layer III (MP3), Standard-Bitrate: 64 kbps |
LAUTSTÄRKE | - Max. 105 dB (in 1 m Abstand), stufenlos einstellbar |
STEUEREINGÄNGE | - Potentialfreie Kontakte (z. B. Schalter oder Relais) - Open-Collector-Ausgänge (NPN, nur bei 24 V DC) |
KAPPENFARBEN | - Rot - Orange - Grün - Blau |
KAPPENMATERIAL | - AS-Kunststoff |
SCHUTZART | - IP23 |
KONFORMITÄT | - UL 464 (Modell RT-24VFUL) |
Referenzkonfiguration

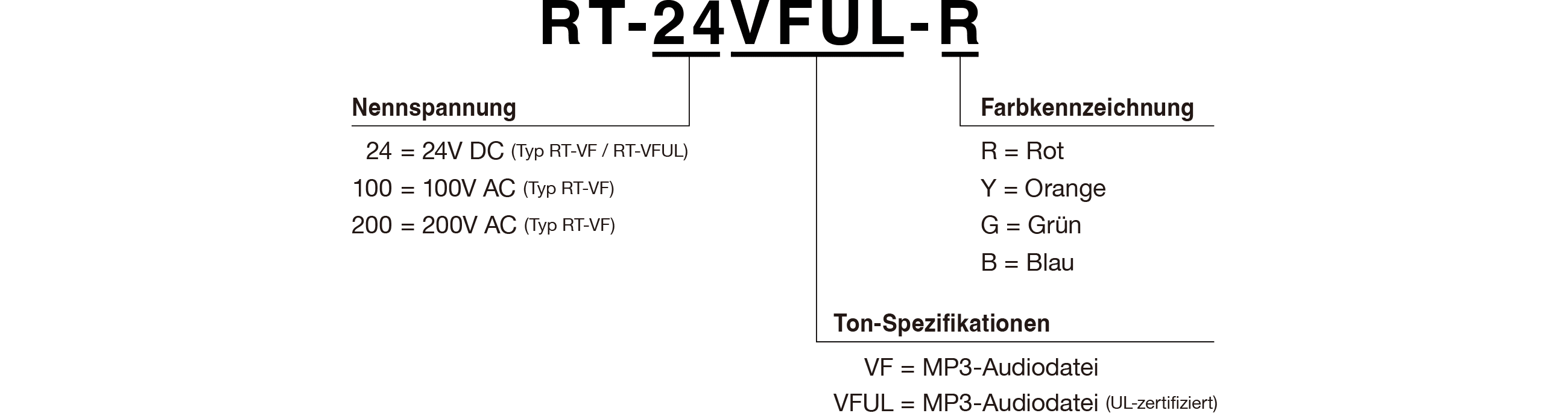

Modellcode

Produktübersicht
Modellbezeichnung | Nennspannung | UL-Zulassung | Farbvarianten |
---|---|---|---|
RT-24VF-R/Y/G/B | 24 V DC | – | Rot / Orange / Grün / Blau |
RT-100VF-R/Y/G/B | 100 V AC | – | Rot / Orange / Grün / Blau |
RT-200VF-R/Y/G/B | 200 V AC | – | Rot / Orange / Grün / Blau |
RT-24VFUL-R/Y/G/B | 24 V DC | ✔ | Rot / Orange / Grün / Blau |
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Produktkatalog
Bedienungsanleitung
2D-CAD / 3D-CAD
Produktspezifikationen
Sonstiges
Ersatzteile
RT-24VF
RT-24VF
Ersatzteile
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
D02402003-F1 | 1 |

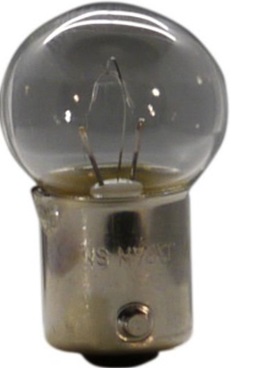

Incandescent Bulb shape: G18/BA15S |
|||
|
A31110018-1F1 | 1 | ||||
|

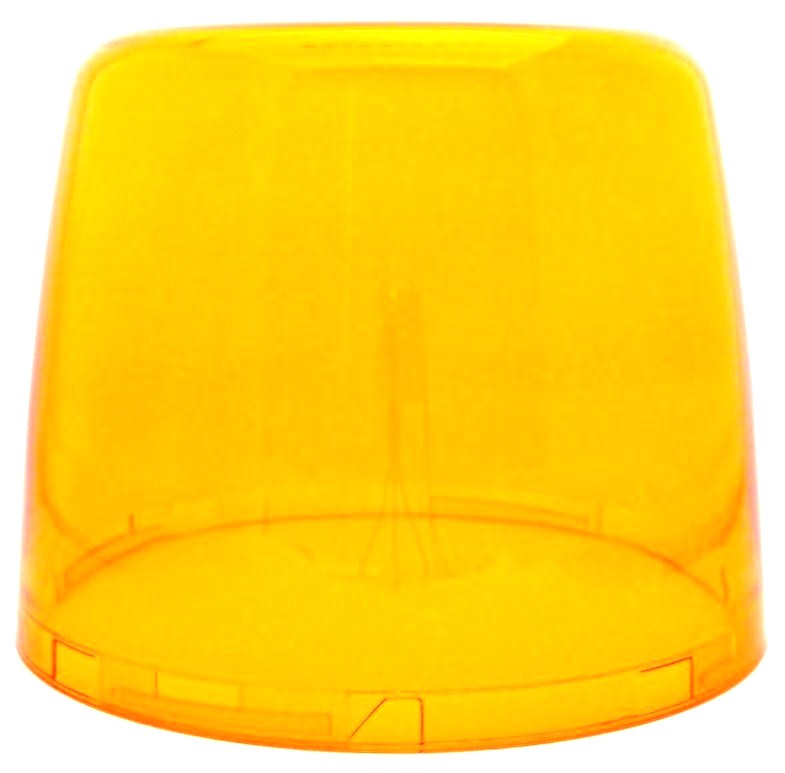

A31110018-2F1 | 1 | ||||
![]() |

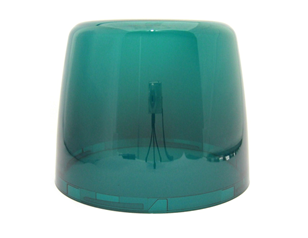

A31110018-3F1 | 1 | ||||
|

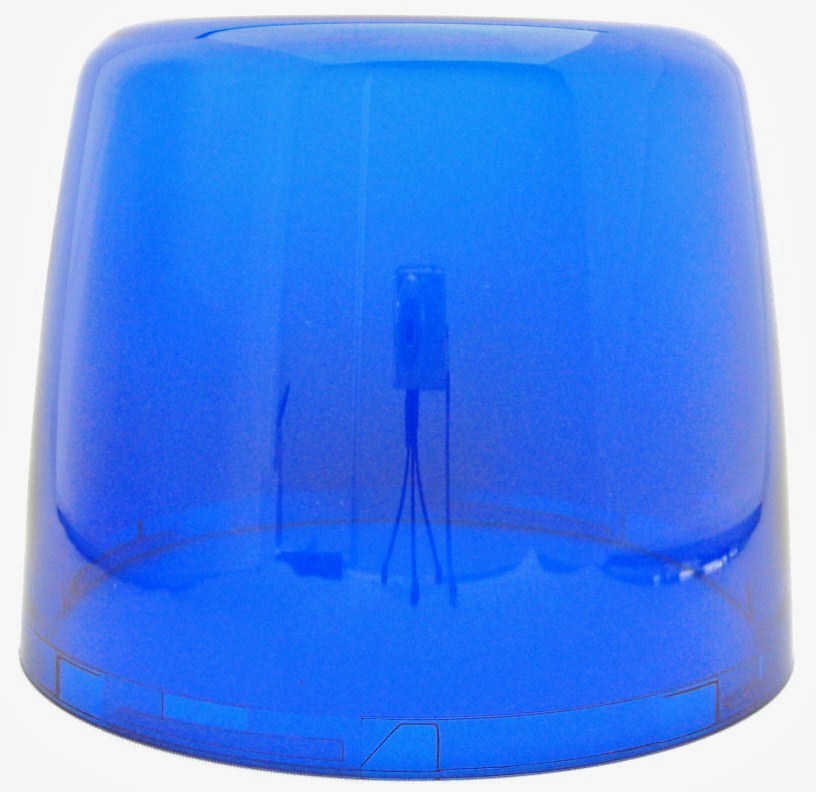

A31110018-4F1 | 1 | ||||
|

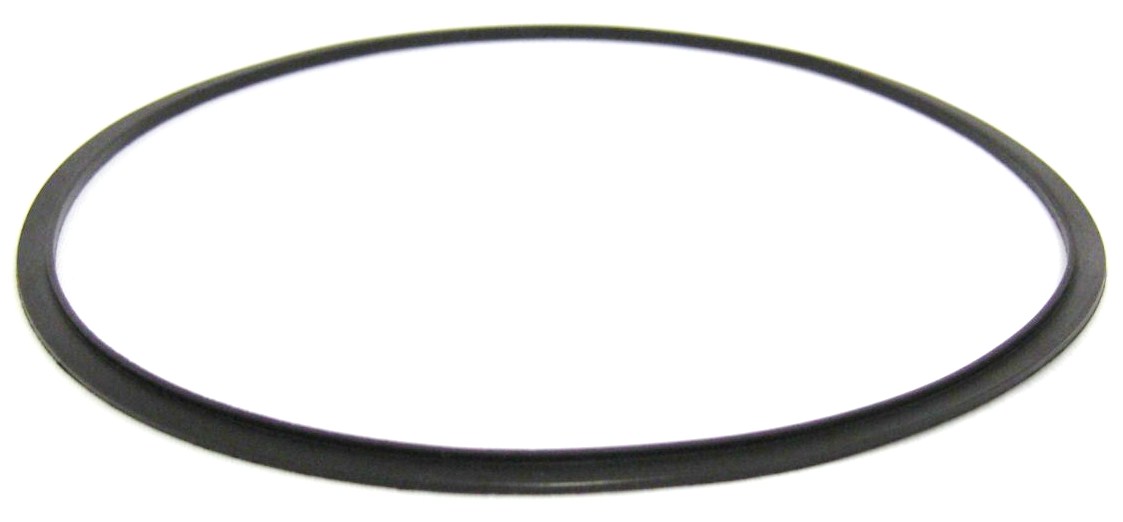

C33410001-F1 | 1 | ||||
![]() |
M02201022-112F1 | 1 |
The motor nameplate is printed as "SMB-10AB2K". |
|||
![]() |
A51120008-F1 | 1 |
Outer diameter Ф70mm |
|||
|

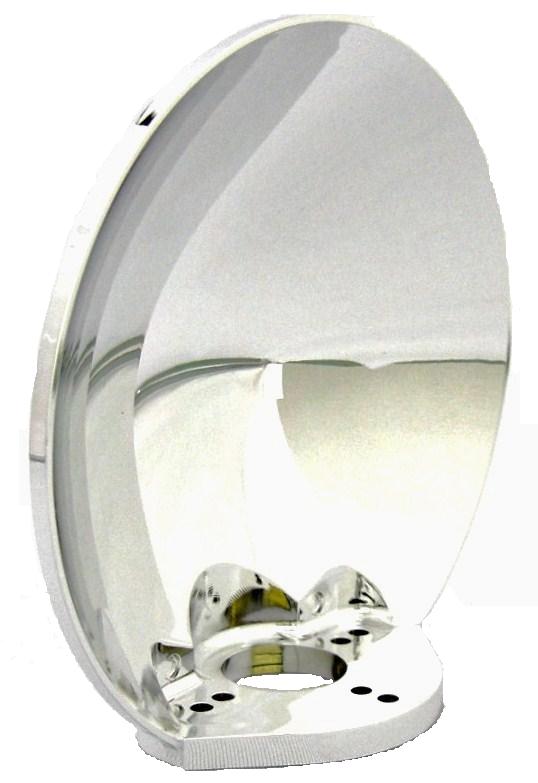

A41110004-F1 | 1 | ||||
![]() |
A81110008-F5 | 3 |
RT-100VF RT-200VF
RT-100VF
RT-200VF
Ersatzteile
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
D01201503-F1 | 1 |
Incandescent Bulb shape: G18/BA15S |
|||
|
A31110018-1F1 | 1 | ||||
|
A31110018-2F1 | 1 | ||||
![]() |
A31110018-3F1 | 1 | ||||
|
A31110018-4F1 | 1 | ||||
|
C33410001-F1 | 1 | ||||
![]() |
M02201022-112F1 | 1 |
The motor nameplate is printed as "SMB-10AB2K". |
|||
![]() |
A51120008-F1 | 1 |
Outer diameter Ф70mm |
|||
|
A41110004-F1 | 1 | ||||
![]() |
A81110008-F5 | 3 |
