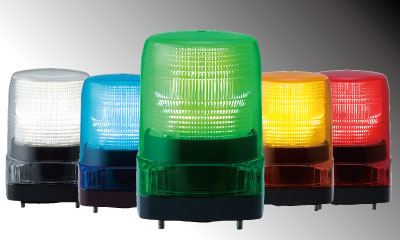

Φ100 LED Signalleuchte
LFH
PATLITE's LED Signalleuchte strahlt auch bei Tageslicht besonders hell und ist bei Nacht sogar noch aus einer Entfernung von 150 Metern gut sichtbar. Sie ist sowohl für den Innen- als auch für den Außenbereich geeignet und besitzt die E-Zertifizierung gemäß der ECE-Regelungen für den Straßenverkehr. Dank langlebiger LEDs sind Reparaturaufwand und -kosten minimal, auch bei schwer zugänglichen Bereichen. Die Blitzrate der LFH-Leuchte liegt bei 110 Blitzen pro Minute bei einem Trippelblitzmuster. Mit Schutzart IP66 ist sie wasserresistent und bis zu 90m/s2 vibrationsfest. Alle Modelle verfügen über die UL-Zertifizierung, Die Modelle mit den Voltzahlen 12VDC, 24VDC and AC90-250VAC besitzen auch die CE-Zertifizierung.
- Stromschalter
- Φ100
- Signalleuchten
- Blitzen (Stroboskop)
- Innen
- Außen
- IP66(aufrecht)
- Rot
- Orange
- Grün
- Blau
- Weiß
Produkteigenschaften
- Erhältlich in 12VDC, 24VDC, 48VDC and 90-250VAC - 5 Farben: Rot, Gelb, Grün, Blau, Weiß - Trippelblitz (110 fpm ±10%)[LFH] (140 fpm ±10%)[LFH-S] - Montage Innen/Außenbereich - IP66 (IEC60529) - Vibrationsfest 9G (90m/s2) - RoHS-konform - CAN/ULC-S526-M87 - CE Zertifizierung (außer Modell mit 48VDC) - UL 1638 - FCC Part 15 Subpart B Class A (außer Modell mit 48VDC)
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
Produktspezifikationen
Sonstiges
