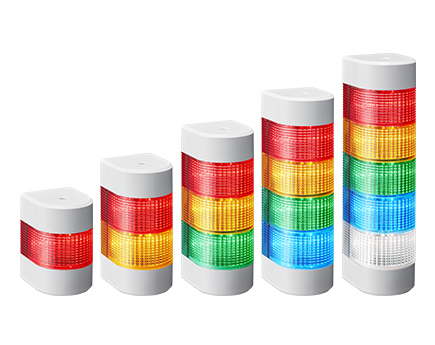

Signalsäulen zur Wandmontage (80,2 mm Profil)
WME-D
Die bündig montierte Signalsäule mit LED lässt sich einfach installieren und ist so konzipiert, dass sie versehentliche Stöße aushält. Ausgestattet mit ultrahellen LEDs, lauteren Warnungen und einer robusteren Außenhülle.
- Kontaktsteuerung
- Signalsäule
- W70×D80.2
- Dauerlicht/Blinken
- Summer
- 93dB(FB-Typ)
- Innen
- IP54
- Rot
- Orange
- Grün
- Blau
- Weiß
Produkteigenschaften
- FB-Typ: Eingebaute akustische Warnung bis zu 93dB (bei 1m).

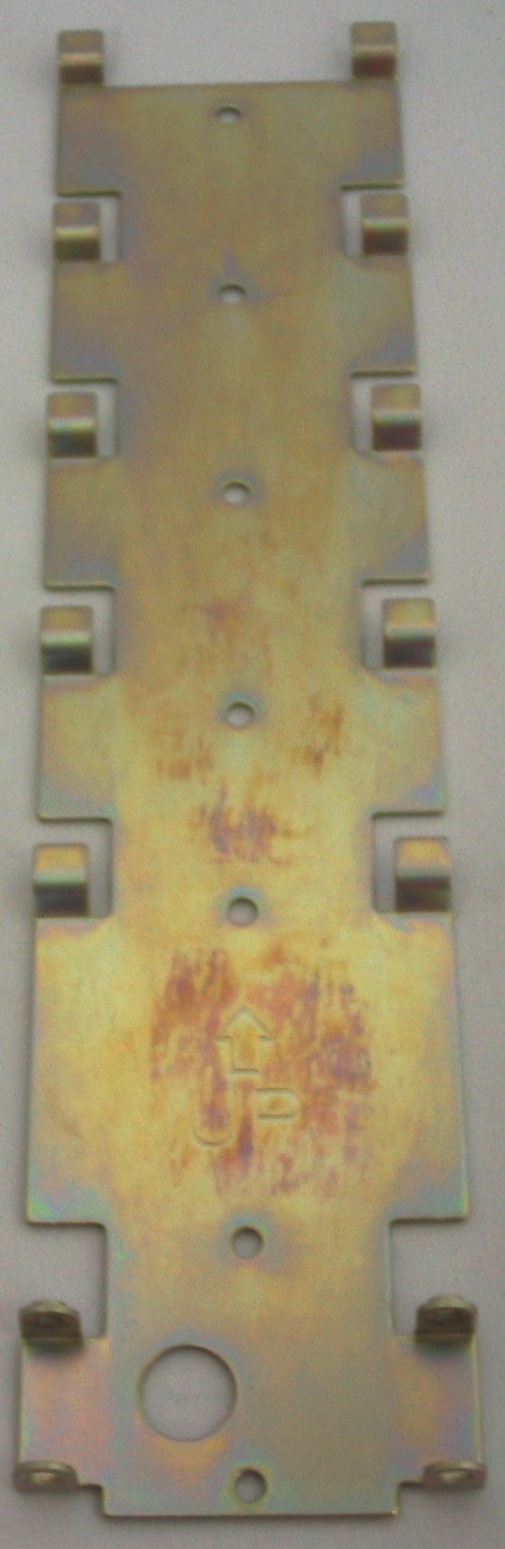

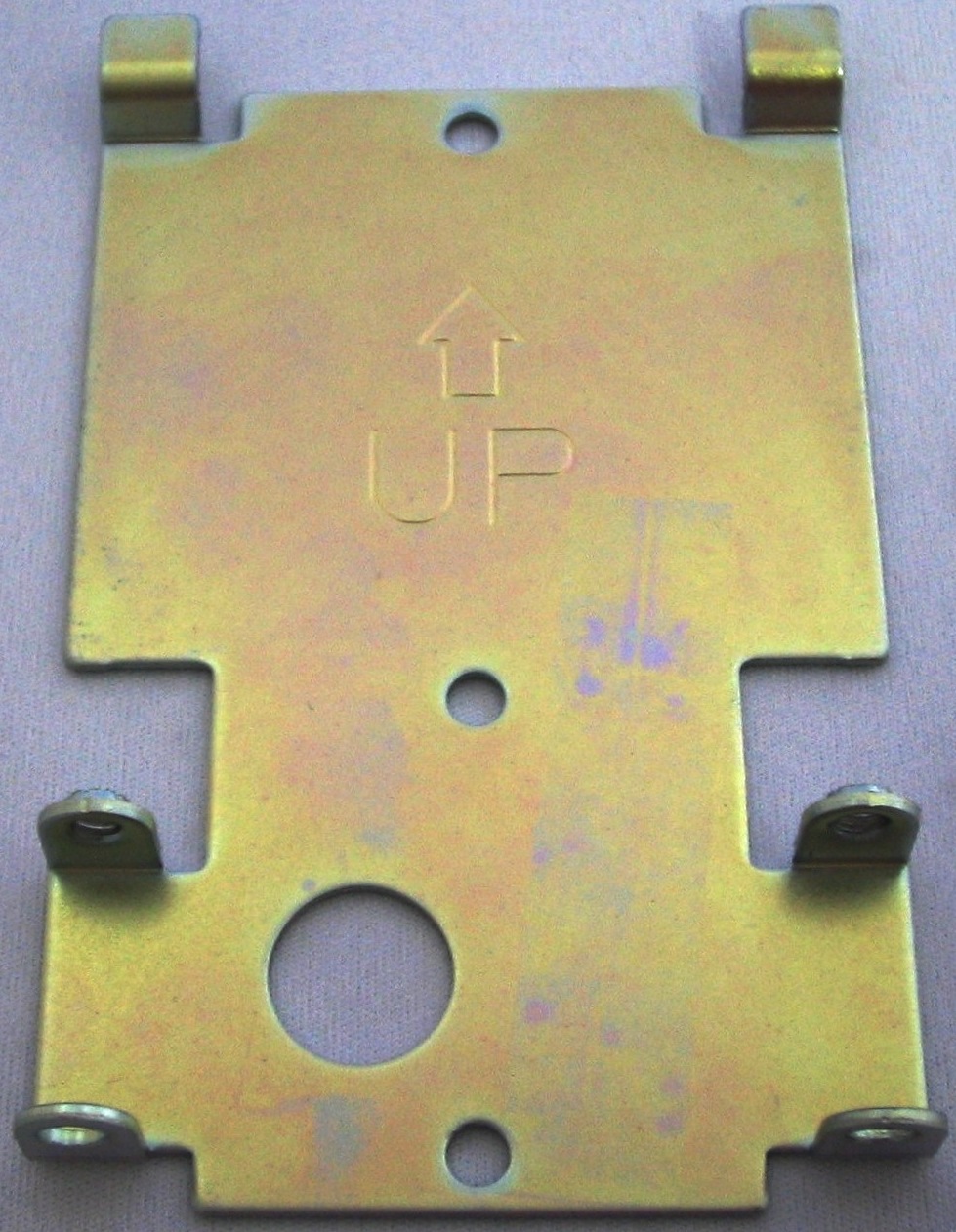

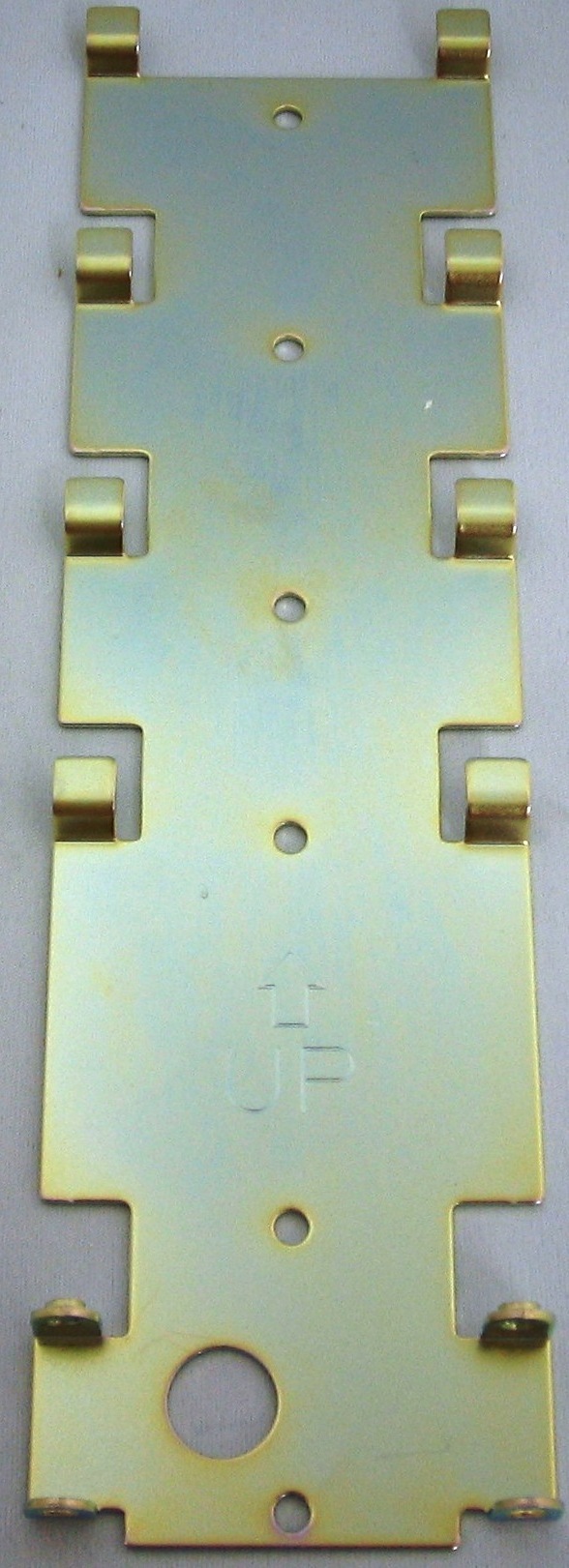

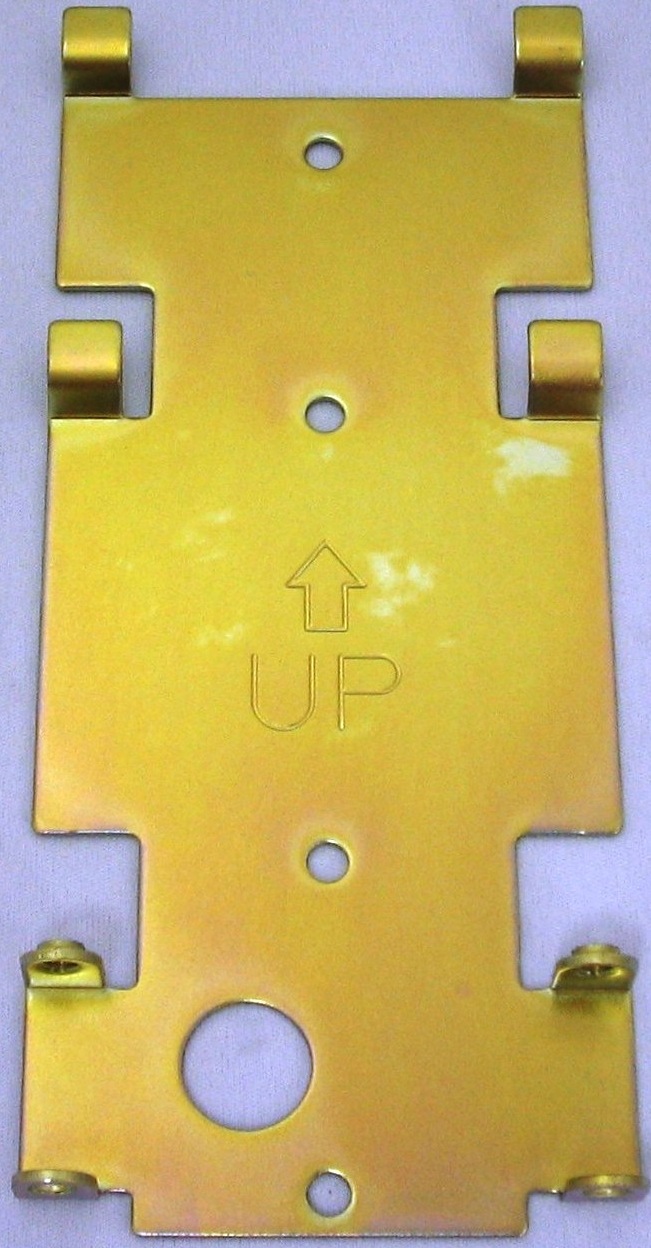

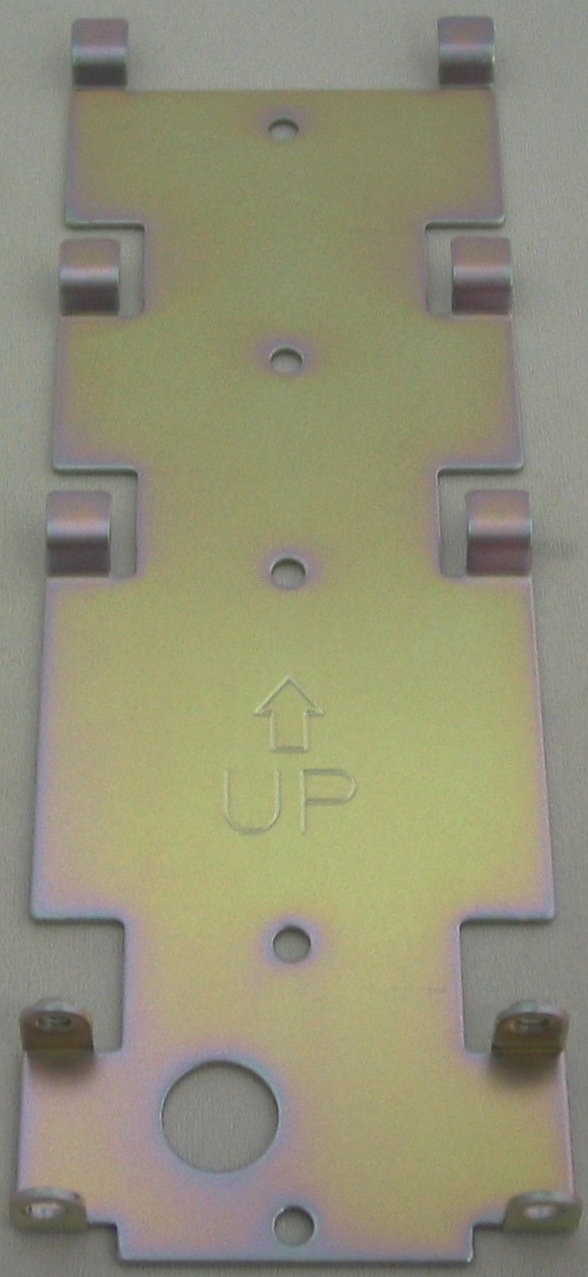

- Installation: Einfache vertikale und horizontale Installation mit Montageschiene.
- Gehäuse: Hergestellt aus PC-Harz.
- Linse: Hochwertiges schlag- und hitzebeständiges Polycarbonat-Harz für hervorragende Haltbarkeit und Lichtdurchlässigkeit.
- NPN/PNP Kompatibel: Nur 24V DC-Typ.

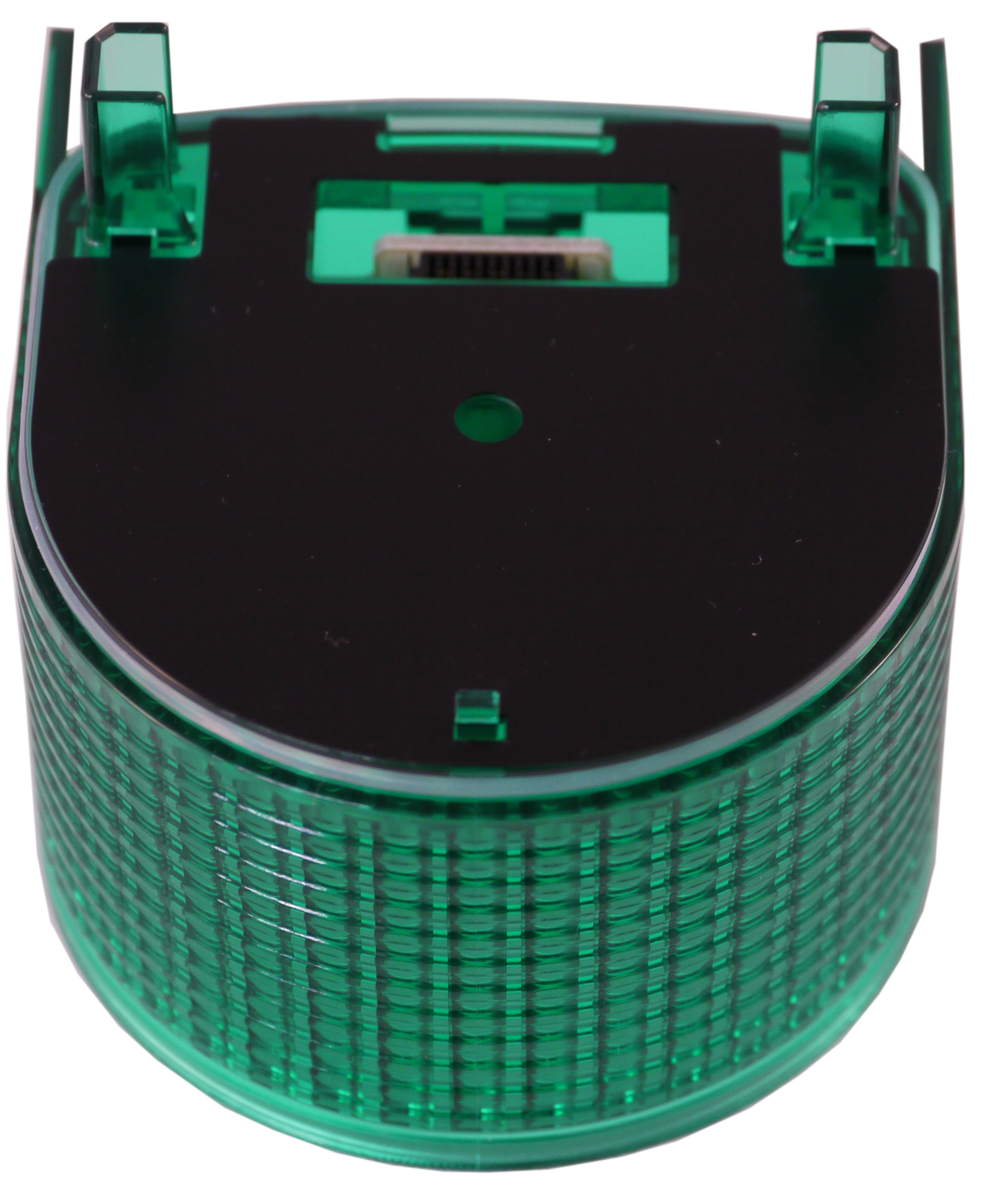

- LED-Modul-Farben: Rot, Orange, Grün, Blau, Weiß.
Spezifikationen
Abmessungen | 80,2mm Profil |
Nennspannung | 24V DC 100V-240V AC |
Funktionen | ・Kontinuierlich ・Kontinuierlich, Blinkend und Summer (Nur FB-Typ) |
Montageort | Innenbereich |
Montagerichtung | Aufrecht, Aufwärts, Abwärts, Horizontal |
Gehäusefarbe | Weiß |
Stapelhöhen | Erhältlich in 1, 2, 3, 4 oder 5 Stufen-Versionen |
Modul-Farben | Rot Orange Grün Blau Weiß |
Akustische Warnung | Summerton Buzzer1: Schnelles intermittierendes Piepen 1 Buzzer2: Schnelles intermittierendes Piepen 2 Schalldruckpegel (Typ.) 93db (bei 1m) |
Konformitätsstandards | CE-Kennzeichnung |
Schutzklasse | IP54 |
Modellnummerkonfiguration
- Beispiel:
- WME-5M2D, WME-5M2DFB, WME-502DFB
