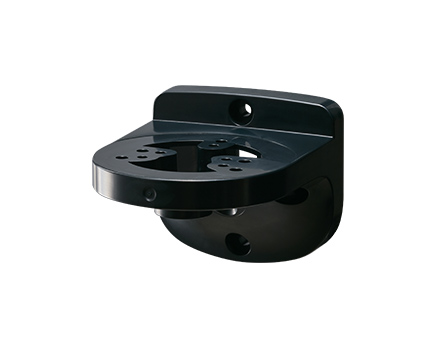

Wandhalterung (Für Φ80mm / Φ100mm)
SZK-101
Die Wandhalterung SZK-101 ist für sichere Inneninstallationen konzipiert und bietet flexible Montagemöglichkeiten mit 2- oder 3-Punkt-Konfigurationen. Kompatibel mit den Serien SF08, SF10, SL08, SL10, SKS und SKH unterstützt die Halterung M4- oder M5-Schrauben mit empfohlenen Drehmomenten von 0,7 Nm und 1,4 Nm. Zu den Merkmalen gehören die Kompatibilität mit Kabelverschraubungen für Wasserdichtigkeit und eine robuste Konstruktion aus Polycarbonat.
- Optionen
- nur aufrecht
- IP65 (mit Produkt und Gummidichtung, gilt nicht für KT-Typ)
- IP23 (mit Produkt, gilt nicht für KT-Typ)
Produkteigenschaften
Technische Daten
ABMESSUNGEN | - Befestigungslochdurchmesser: 5 mm / 6 mm - Befestigungshalterstärke: 1 mm - L: 104 mm - B: 75 mm - H: 91,5 mm |
GEHÄUSEMATERIAL | - Material: PC (Polycarbonat) - Wasserdichte Dichtung: CR (Chloropren-Kautschuk) |
INSTALLATIONSORT | - Nur für den Innenbereich |
MONTAGEOPTIONEN | - 2-Punkt-Lochtyp - 3-Schrauben-Montagetyp (erfordert Gummimontage) |
EMPFOLENE SCHRAUBEN | - M4 × 20 mm (0,7 Nm Drehmoment) - M5 × 20 mm (1,4 Nm Drehmoment) |

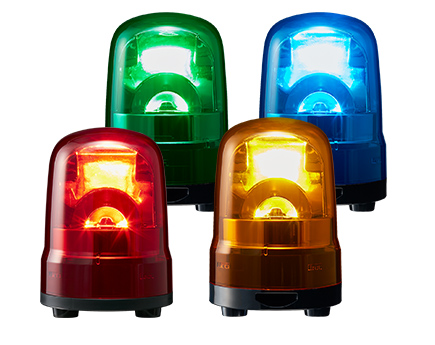

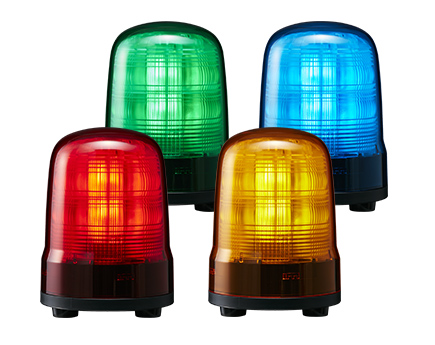

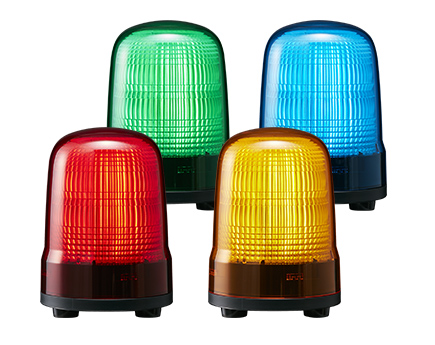

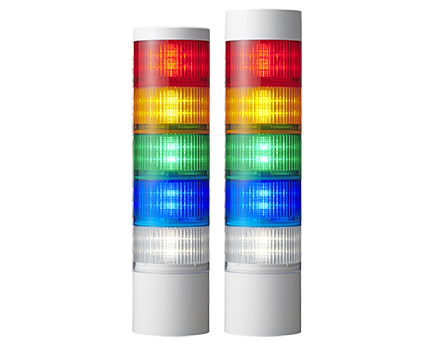

KOMPATIBLE MODELLE | - SKS, SKH (3-Schrauben-Typen) - SL08, SL10 - SF08, SF10 |
WASSERDICHTHEIT | - Kompatibel mit Kabelverschraubungen (Größe M16) - Optionale Gummidichtung (SZW-102 / SZW-103) |
KOMPATIBILITÄTSBESCHRÄNKUNGEN | - Nicht kompatibel mit AC-Steckern |
