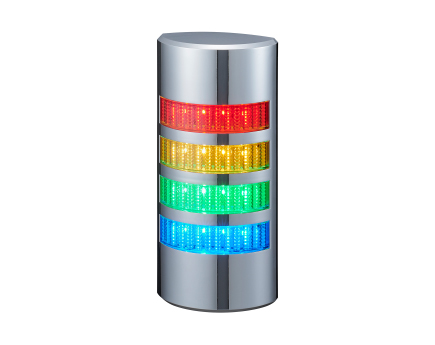

Signalturm zur Wandmontage – Mehrfarbiges LED-Modell mit LAN-Steuerung
WE-LAN
Wandmontierter LED-Signalturm mit LAN-Steuerung, synchronen Mehrfarbenanzeigen, fließenden Lichtmustern und sanftem Glimmen im Firefly-Stil. Unterstützt HTTP-, Modbus- und Socket-Protokolle für eine einfache Integration in Fabriken, öffentliche Bereiche und Notfallsysteme.
- Ethernet(RJ-45)
- Signalsäule
- W90×D37.5
- Dauerlicht/Blinken
- Summer
- 88dB
- Innen
- IP23
- Rot
- Orange
- Zitrone
- Grün
- Cyan
- Blau
- Lila
- Rosa
- Weiß
- Mehrfarbig (9 Farben)
Produkteigenschaften
Vielseitige Signalisierungsoptionen für unterschiedlichste Anwendungen
(Alle Ebenen leuchten und blinken synchron / 9 wählbare Farben / Fließlichteffekt / Sanftes Blinken)
Hier klicken für ein Video mit verschiedenen Leuchtmustern.

Sofortige Aufmerksamkeit

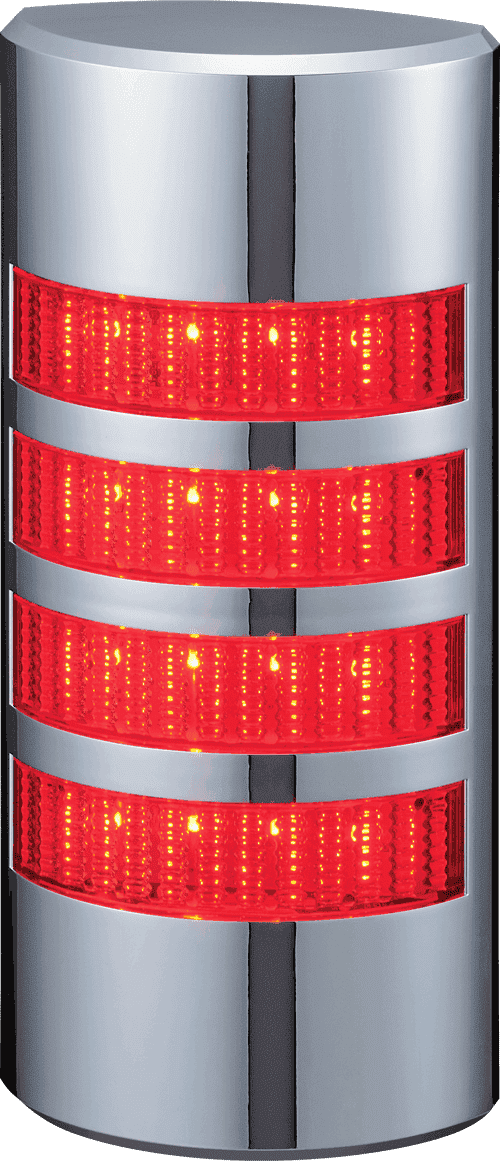

Alle Ebenen leuchten und blinken in der gleichen Farbe
- Auffälliger als herkömmliche einstufige Warnungen.
- Für eine noch intensivere Anzeige im Katastrophenfall können alle Ebenen zusätzlich blitzen.

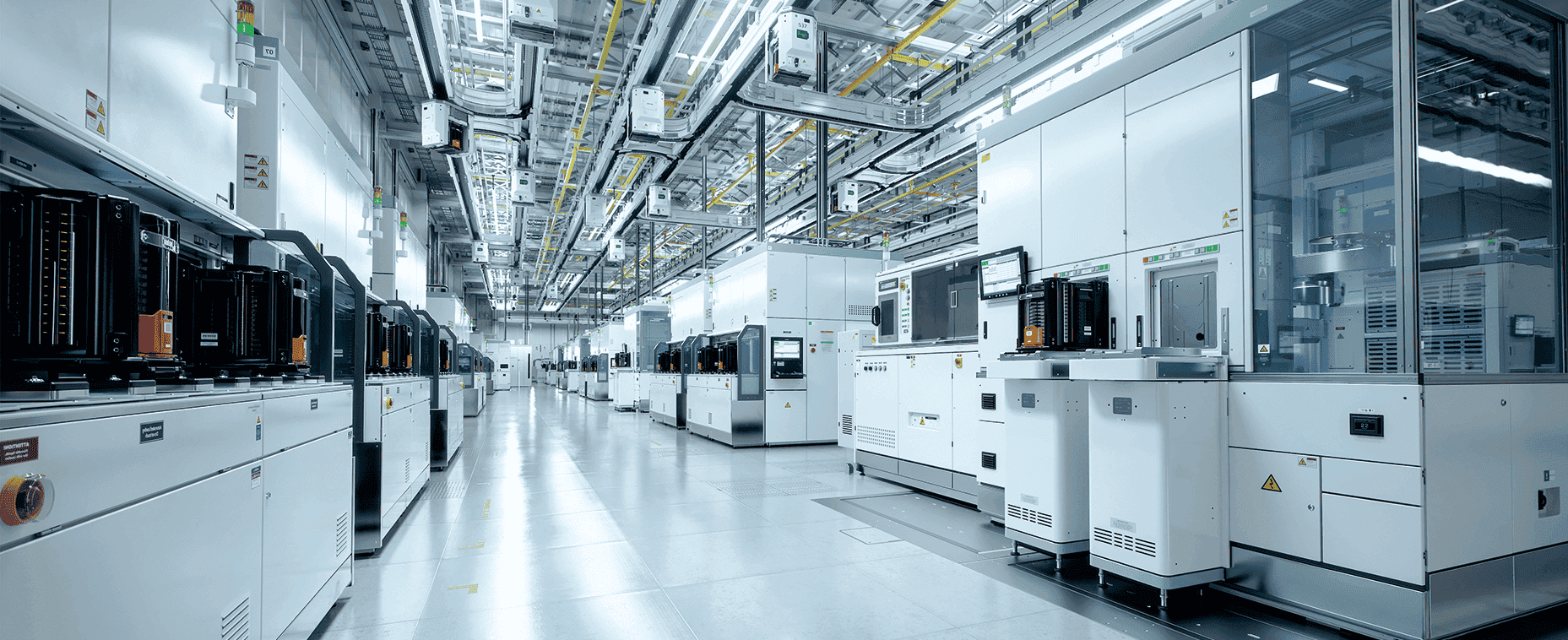

Für Maschinenalarm und Notfallalarm


Erkennbarkeit

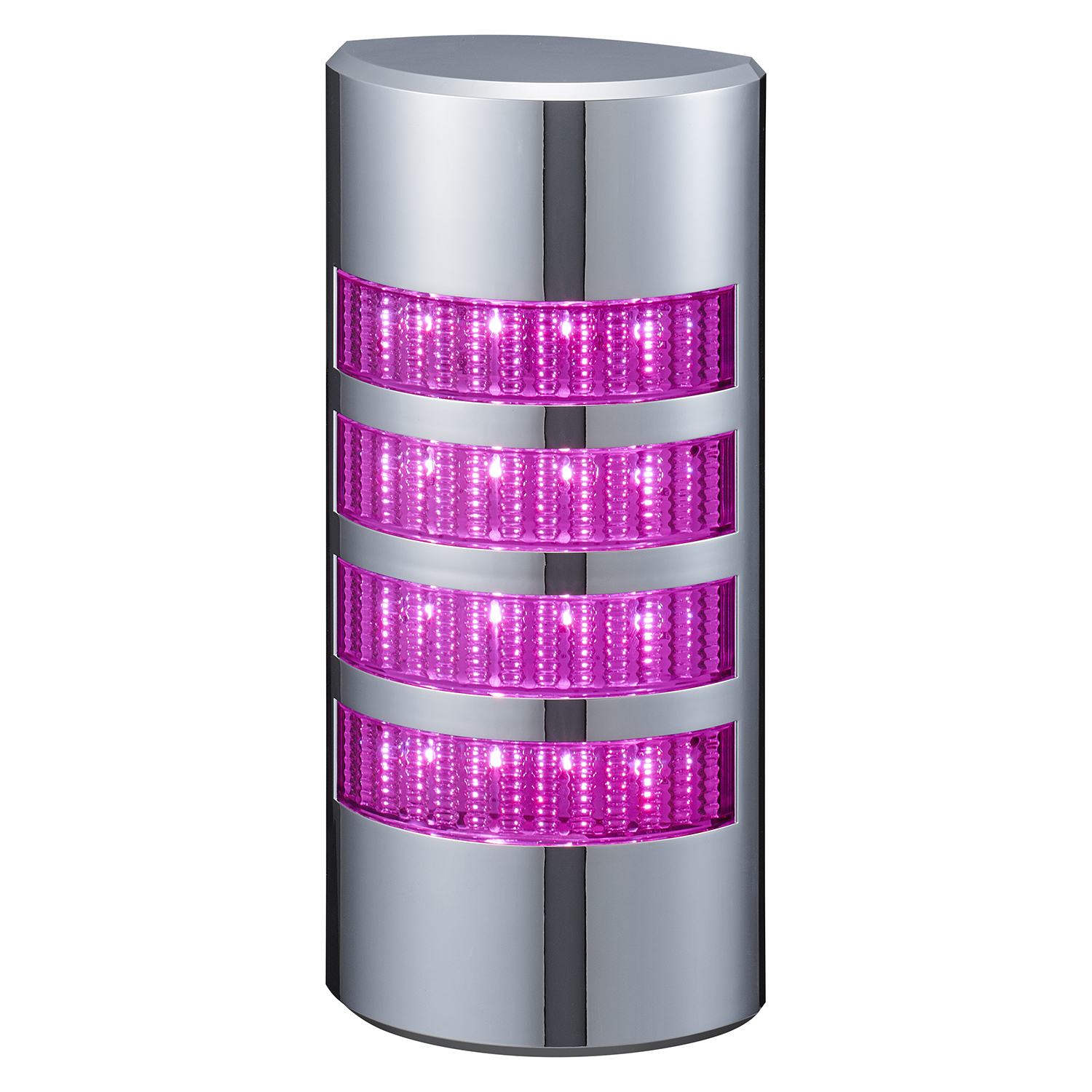

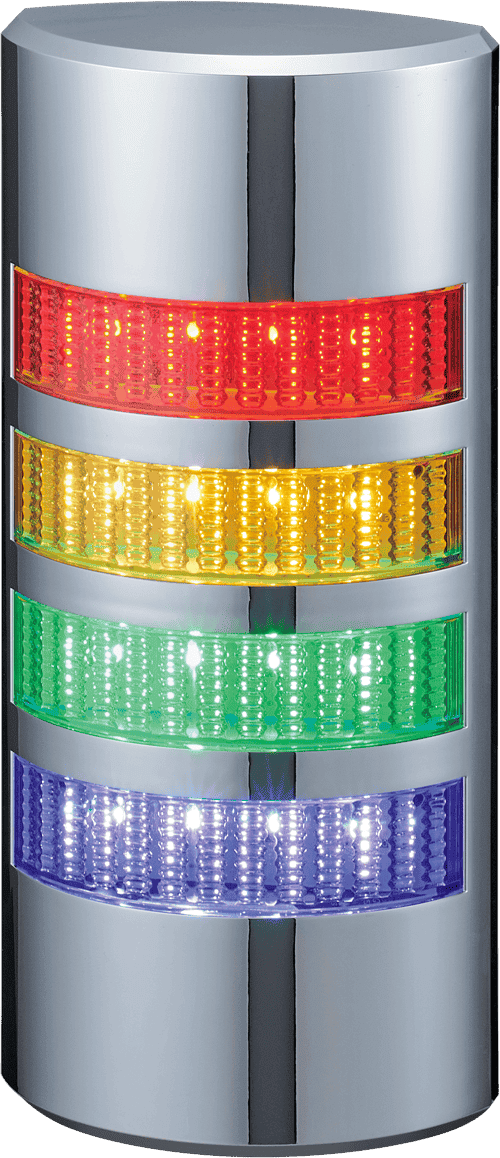

9 Farben erhältlich
- 9 Farben (Rot/Gelb/Grün/Blau/Himmelblau/Lila/Rosa/Zitronengelb/Weiß) zur Unterscheidung von Anomalien.
- Maschinen leicht unterscheiden.
- Verschiedene Farboptionen für Orte verfügbar, an denen Rot nicht verwendet werden kann, wie z. B. gewerbliche Einrichtungen und Krankenhäuser.

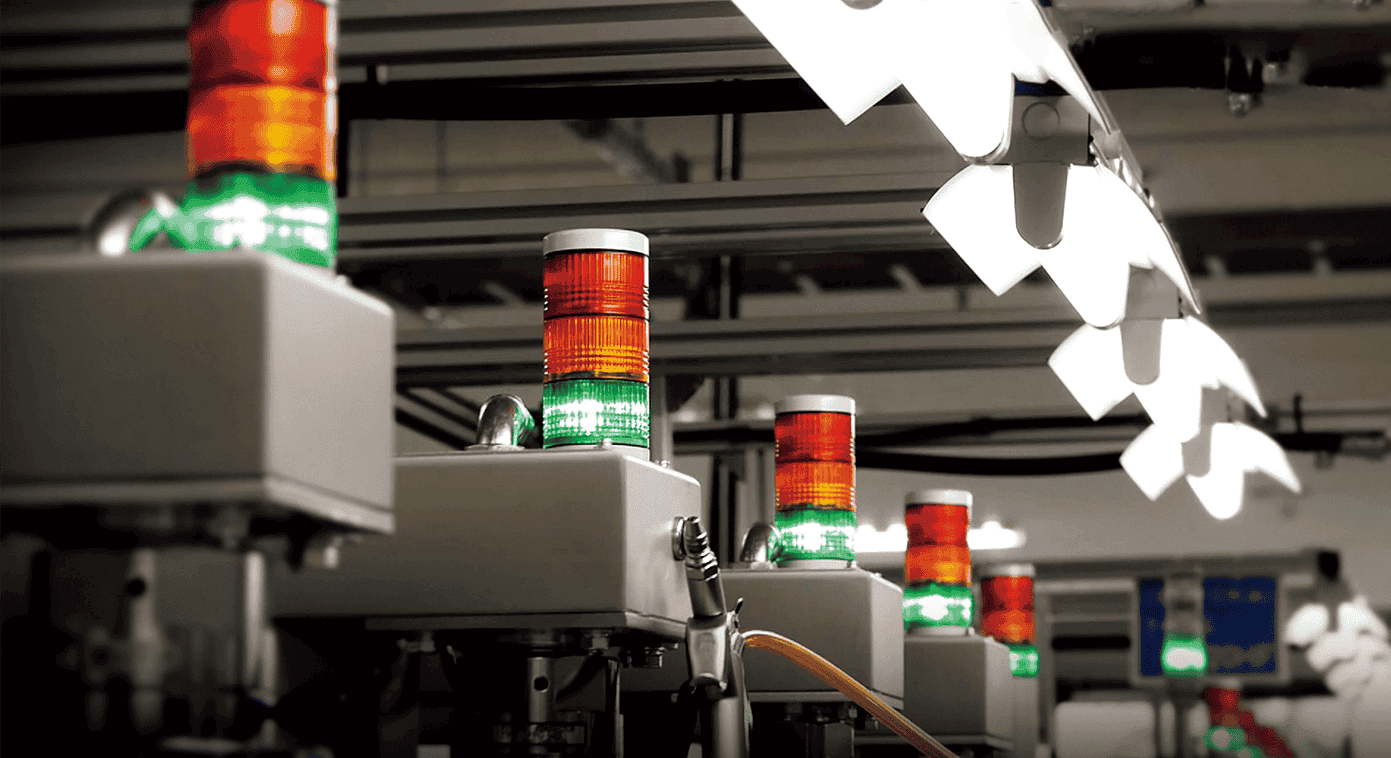

Für Fabriken und gewerbliche Einrichtungen mit viel Ausrüstung.


Richtungsanzeige

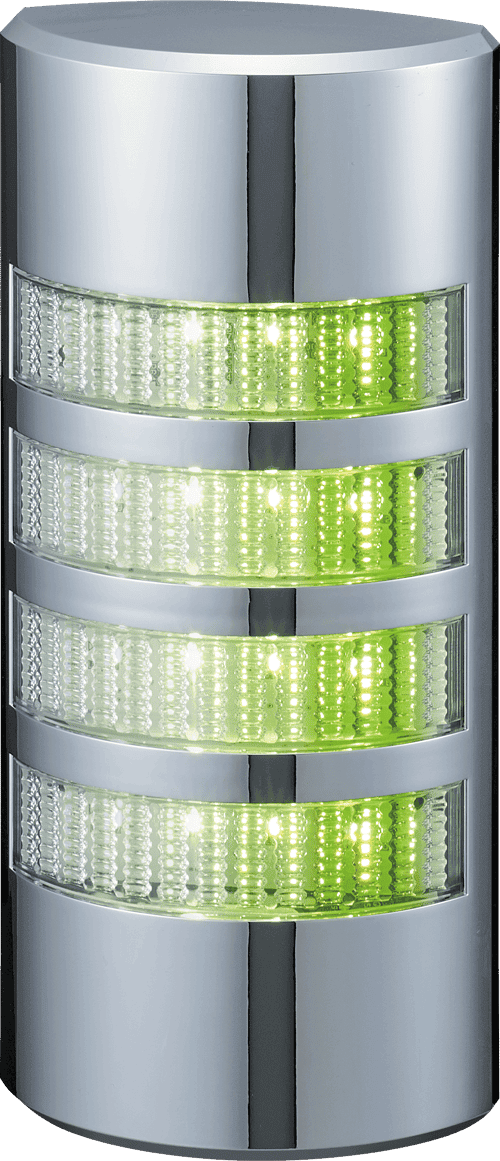

Fließende Anzeige
- Das Licht wird sequentiell und fließend dargestellt und zeigt Fahrtrichtung und Schritte an.
- Fahrtrichtung intuitiv anzeigen.

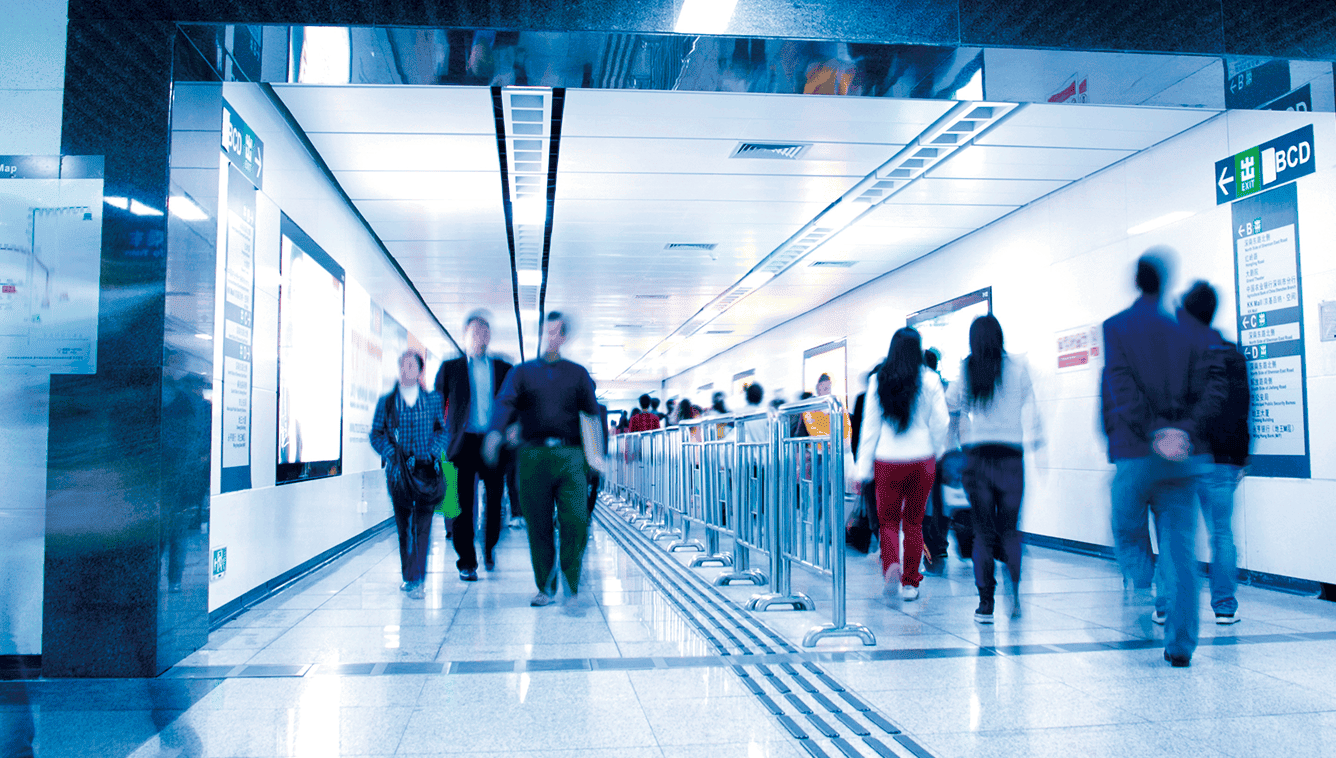

Zur Fahrtrichtungsanzeige an Bahnhöfen/gewerblichen Einrichtungen


Sanftes Licht

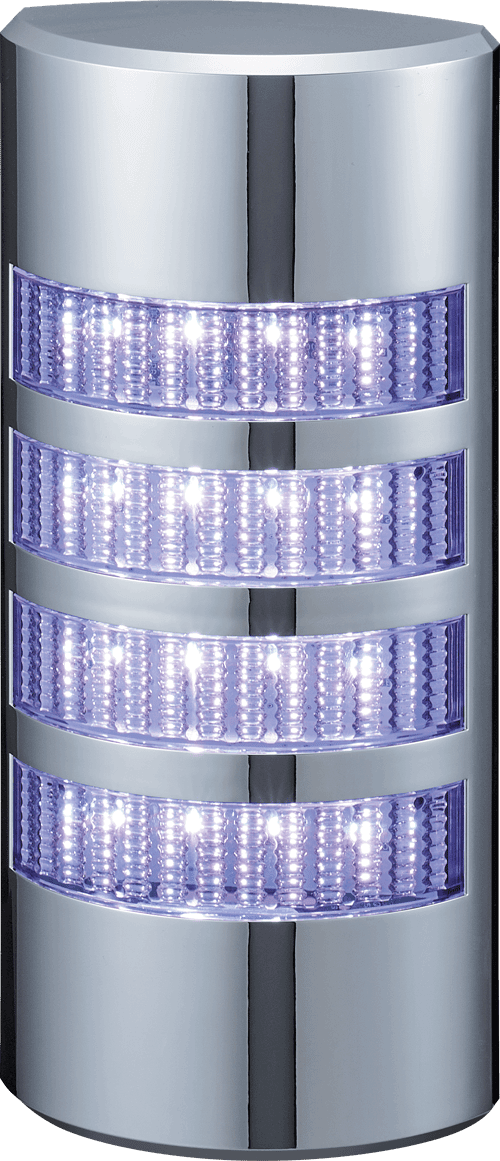

Pulsierende Anzeige
- Spezielle Einstellung für ein sanftes Lichtmuster.

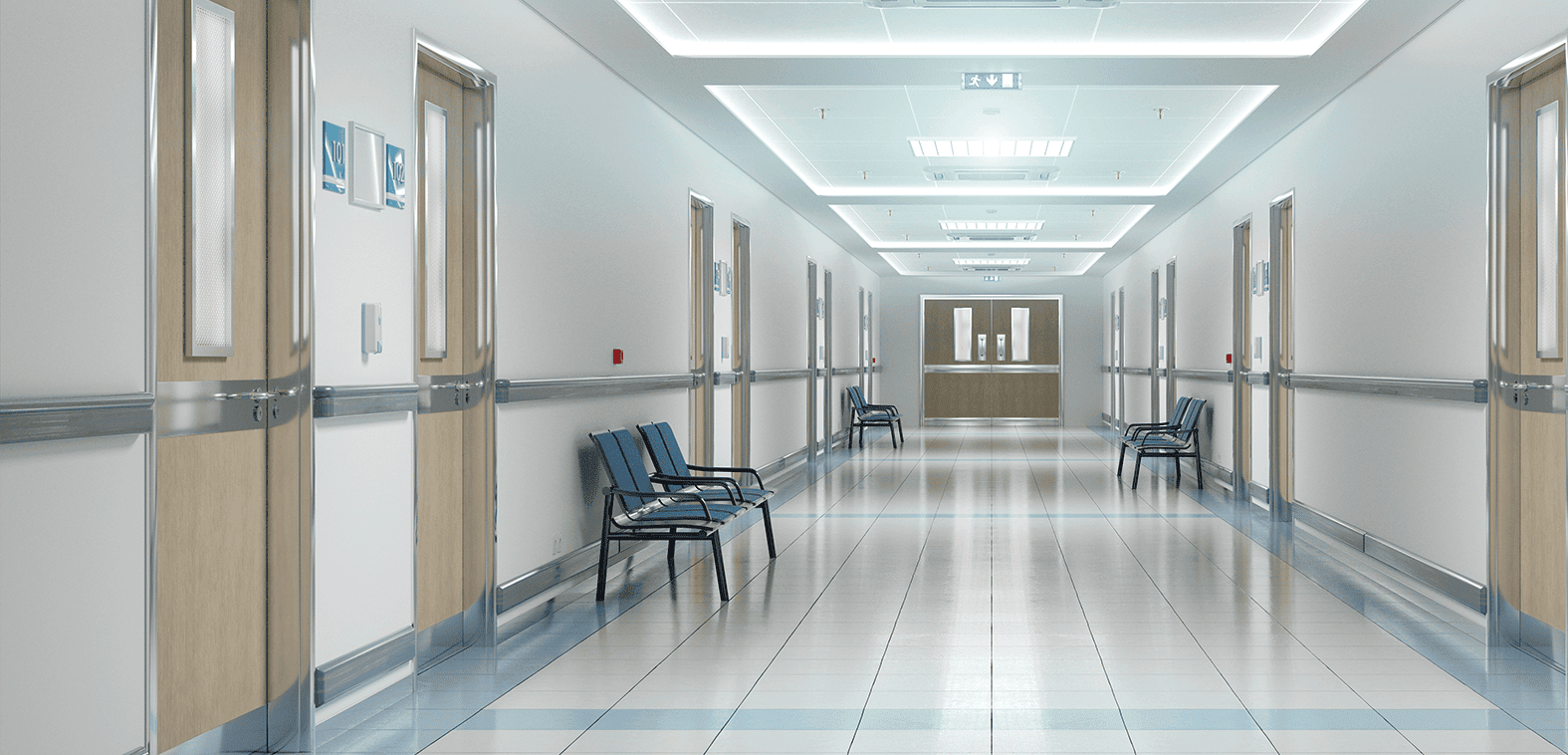

- Geeignet für Büros, Krankenhäuser und Pflegeheime, in denen unauffälligeres Blinken bevorzugt wird.
Zeigen Sie den Nutzungsstatus in Krankenhäusern, Pflegeheimen und Konferenzräumen an.

Einfach und sicher zu bedienen

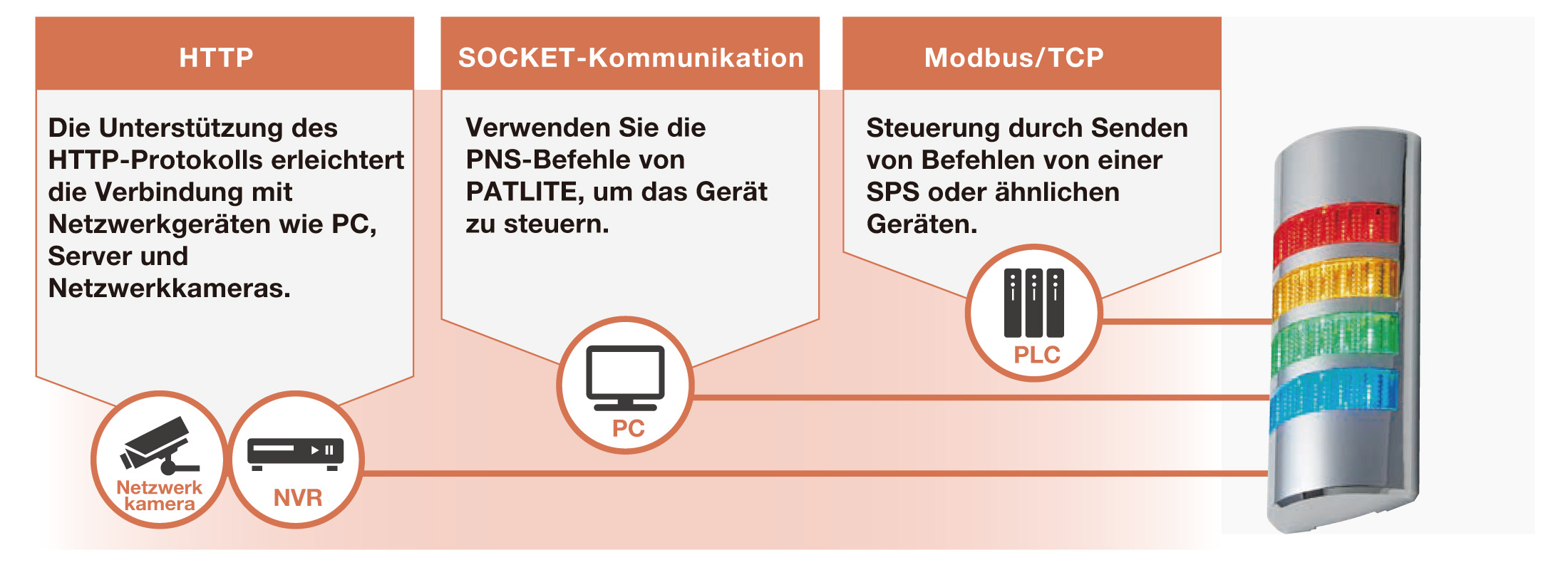

Einfache Steuerung mit allgemeinem Protokoll
Allgemeine Protokolle wie HTTP und Modbus TCP/UDP werden unterstützt, sodass die Implementierung mit minimalem Entwicklungsaufwand erfolgen kann.
Es unterstützt auch SOCKET-Kommunikationen. PNS-Befehle, entwickelt von PATLITE, können verwendet werden, sodass bestehende Produkte einfach ersetzt werden können.

Einfache Verbindung über RJ-45-Anschluss
Das RJ45-Buchsenkabel, das aus der Einheit herauskommt, kann an ein LAN-Kabel angeschlossen werden. Im Vergleich zu Produkten mit Einzeldrähten reduziert dies den Arbeitsaufwand für die Verkabelung. Wenn es notwendig ist, die Einheit für Wartungszwecke oder aus einem anderen Grund zu entfernen, kann dies leicht durchgeführt werden.

Weitere Hauptmerkmale
- Schlankes Profil von 37,5 mm verbessert das Integrationsgefühl mit Geräten und Einrichtungen
- Detailierte Einheitseinstellungen, einschließlich IP-Adresse, können über einen Webbrowser konfiguriert werden
- Verschiedene Standards erworben, weltweit einsetzbar
Spezialdesign

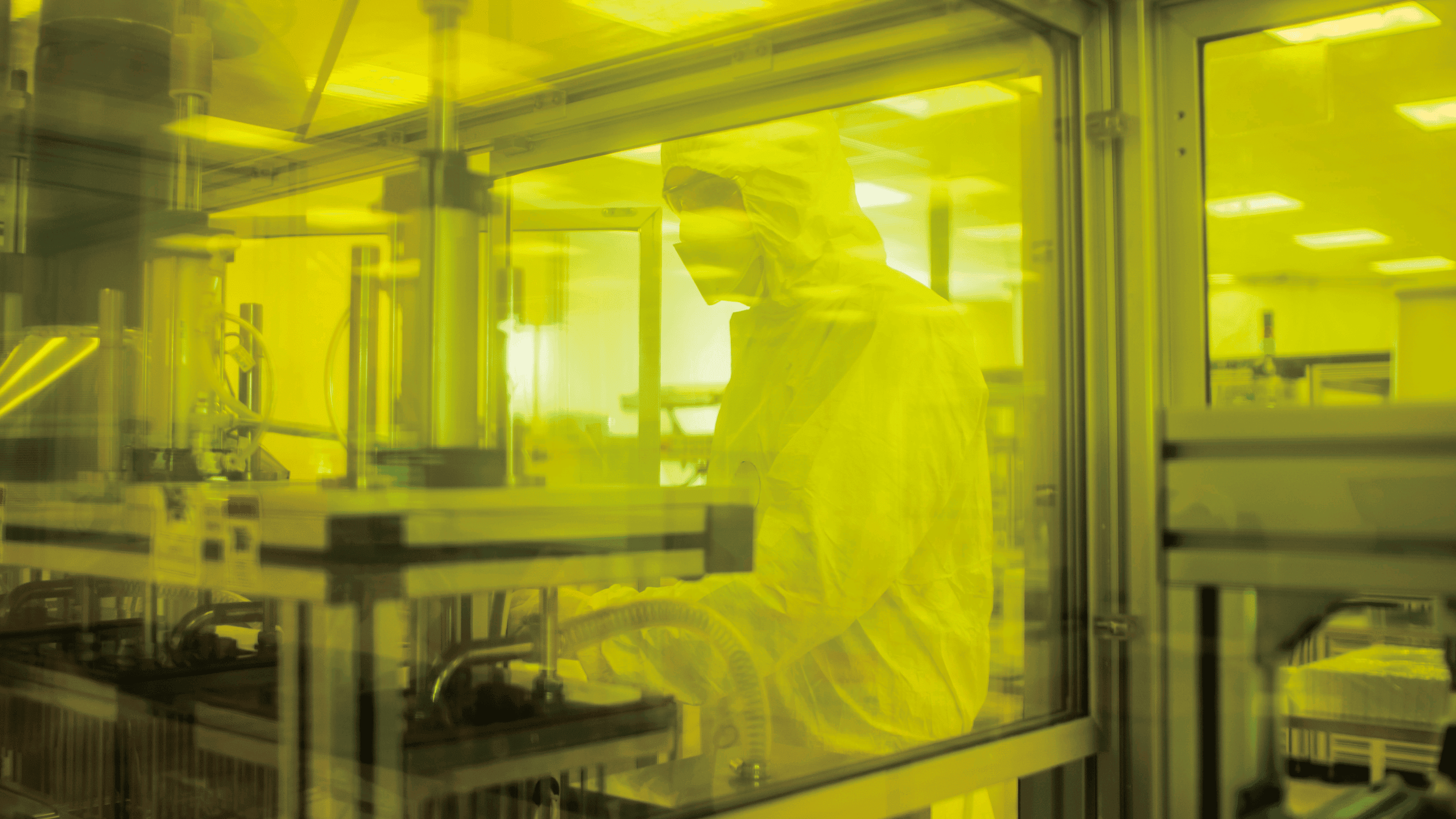

Verbesserte Sichtbarkeit in gelben Räumen
- Die Farbart der gelben Räume ist fast die gleiche wie die der Farbe Orange des Signalturms, daher ist es schwierig zu beurteilen, ob das Licht an ist.
- Durch die Verschiebung der Chromatizität in Richtung Grün ist die resultierende zitronengelbe Farbe leicht zu erkennen.

Lichtmuster

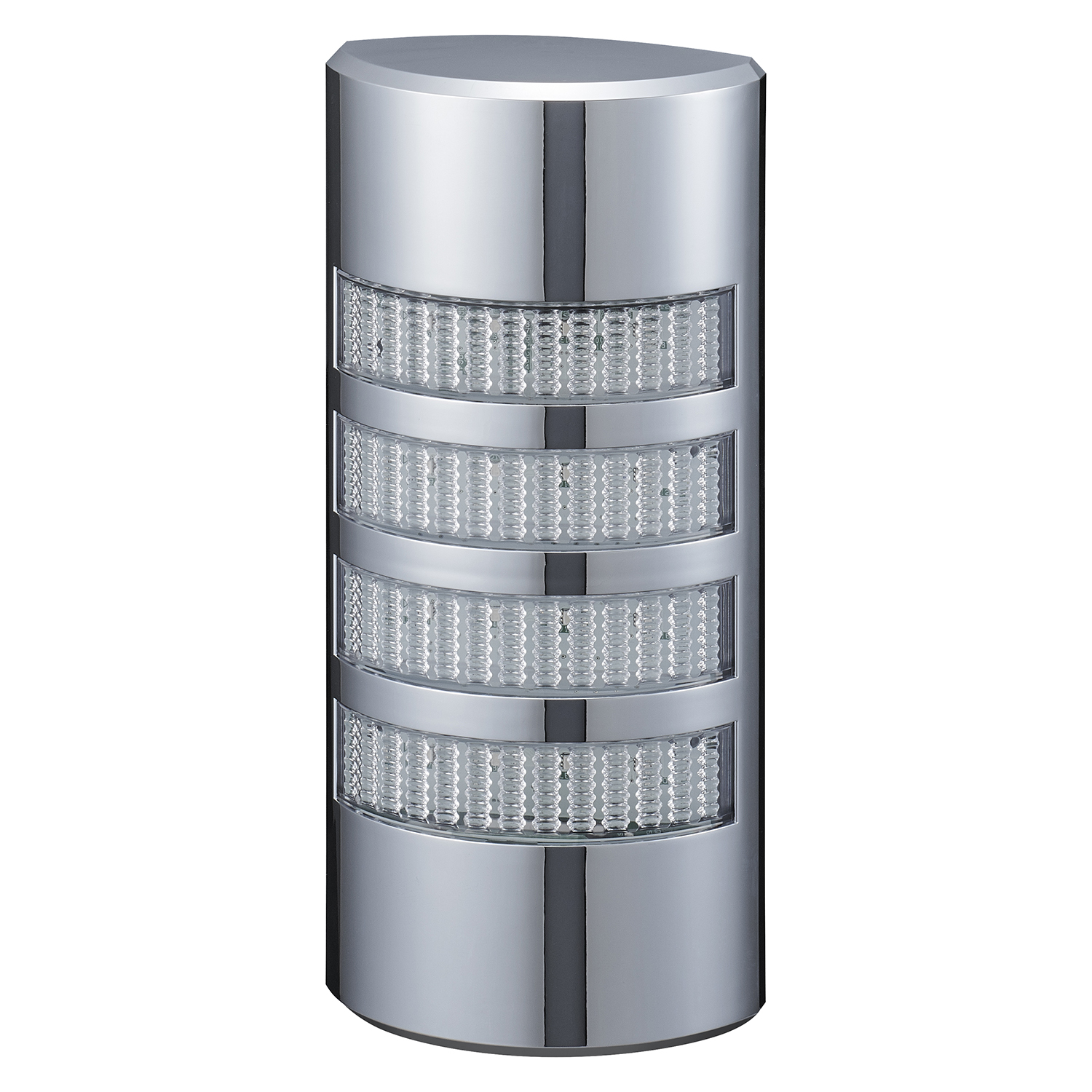

Licht aus

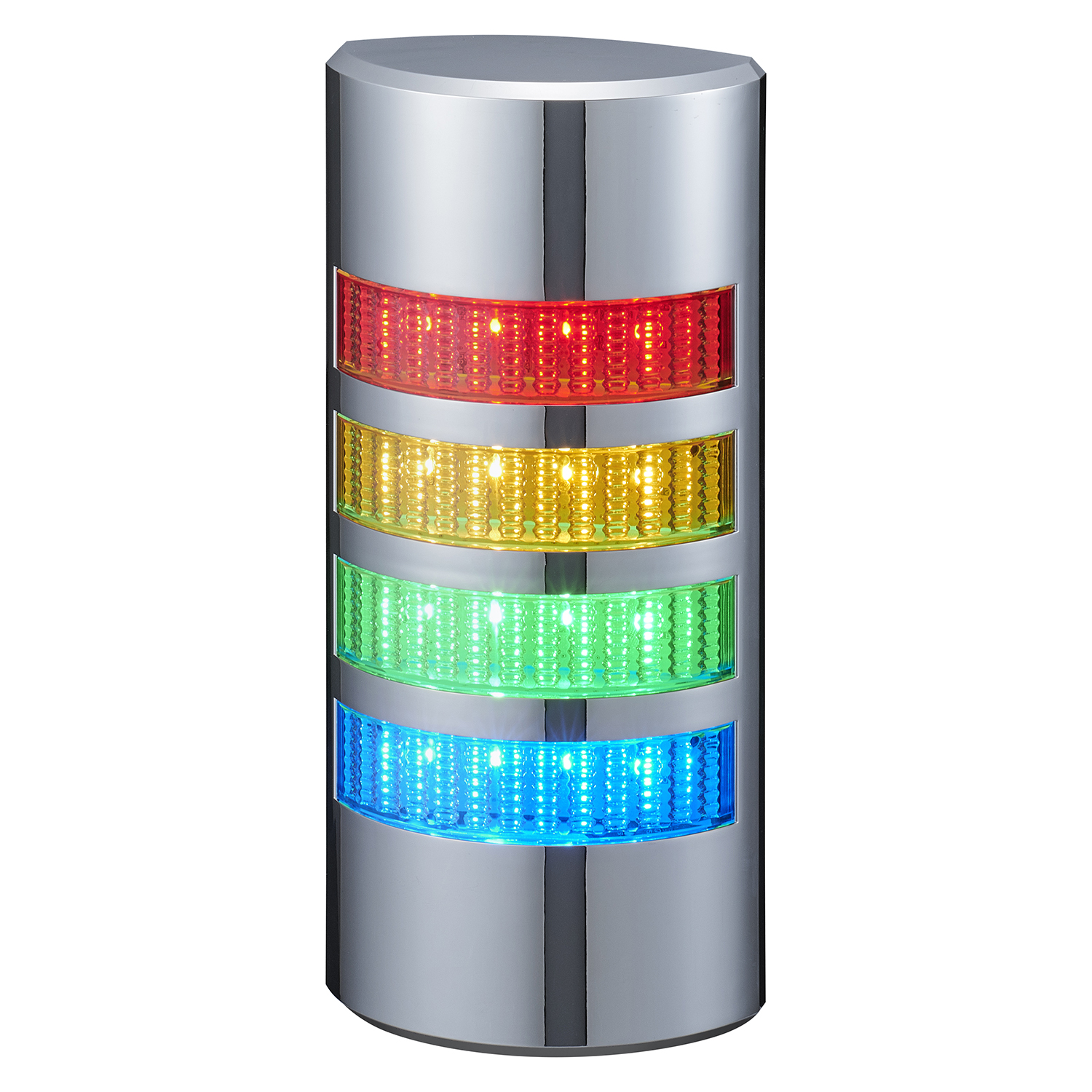

Standardfarben

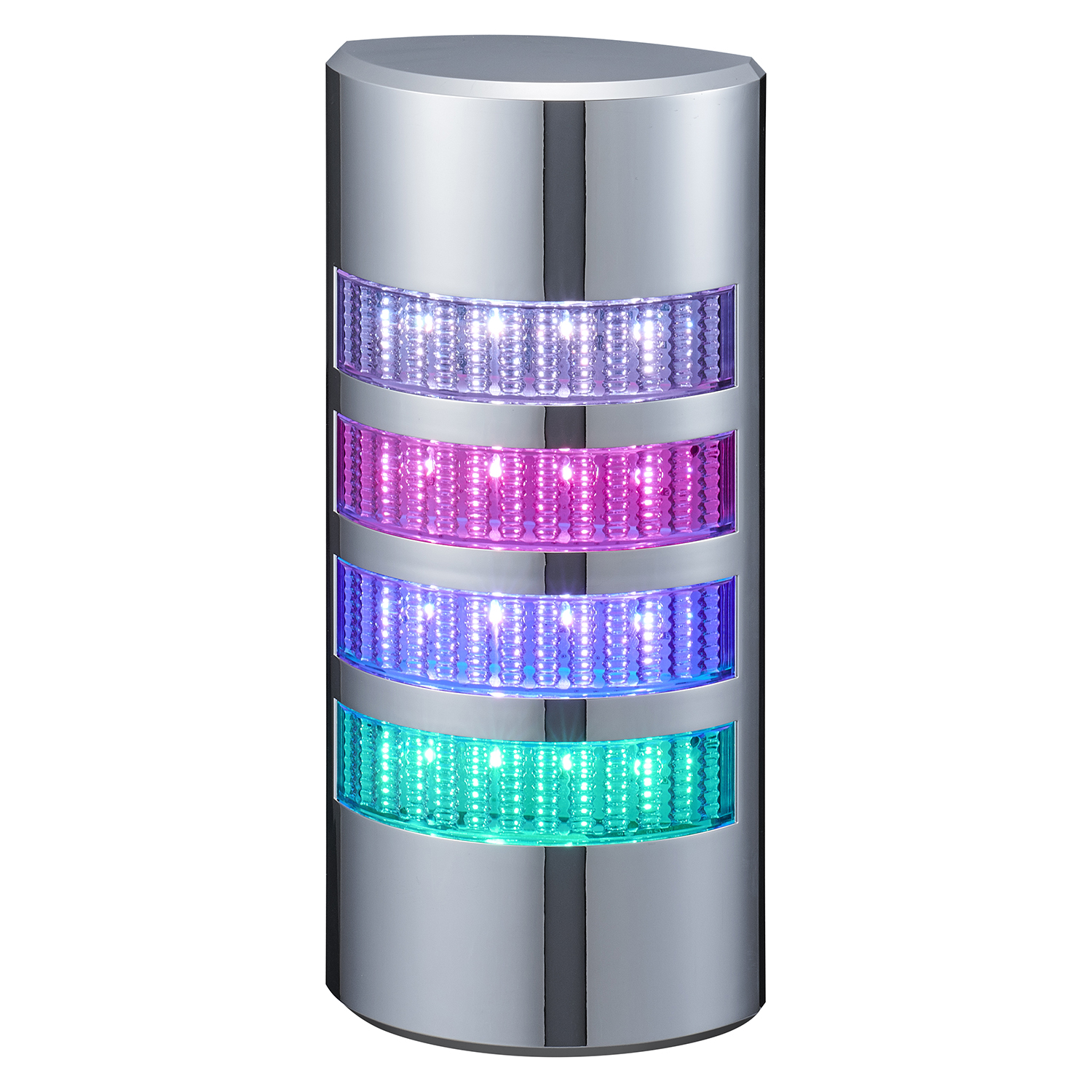

Andere Farben

Alle gleiche Farbe

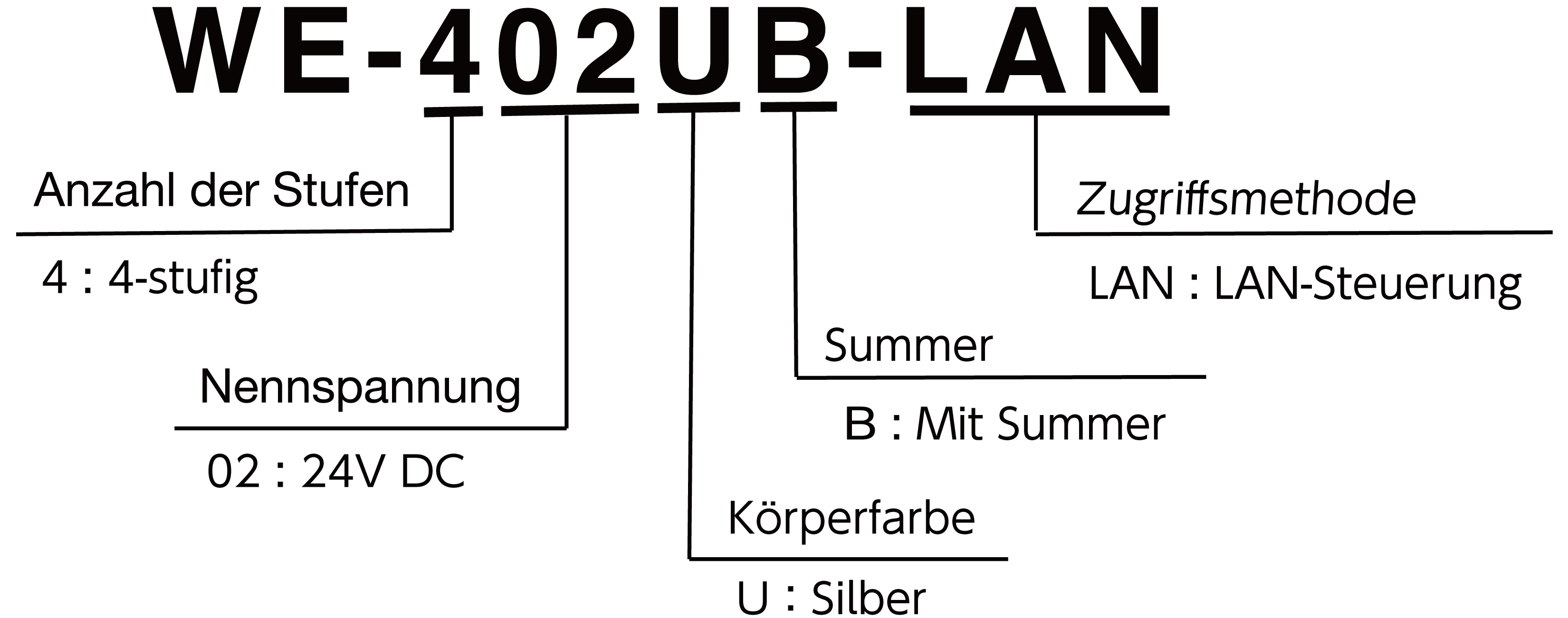

Modellnummernkonfiguration

Modell | Abdeckung Spezifikation | Anzahl der Schichten | Nennspannung |
---|---|---|---|
WE-402UB-LAN | Verchromt | 4 | DC24V |
Modell | Abdeckung Spezifikation | Anzahl der Schichten | Nennspannung |
---|---|---|---|
WE-402UB-LAN | Verchromt | 4 | DC24V |
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
Produktspezifikationen
Ersatzteile
WE-LAN
WE-LAN

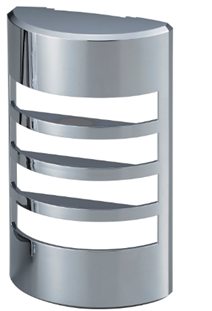

Ersatzteile
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
GA0006702-F1 | 1 |
- |
- |
