Signalsäule (M12)
LR6 (Schnelltrennverbindung M12)

Einfache Verdrahtung mit M12-Steckverbinderspezifikationen und reduzierte Arbeitsstunden. Das zuverlässige Design und die Umweltanpassungsfähigkeit machen die Signal-Turmleuchten der Φ60-LR6-Serie für verschiedene Anwendungen geeignet.

【Was ist ein M12-Anschluss? 】 IEC 61076-2-101
Robuste Rundsteckverbindung mit wasser- und staubdichten Eigenschaften für den industriellen Einsatz, geeignet für Signalübertragung und Stromversorgung.
Der M12-Stecker ist für viele Anwendungen kompatibel und bietet eine stabile Signalübertragung und zuverlässige Stromversorgung.

  • M12
  • Signalsäule
  • Φ60
  • Dauerlicht
  • Summer
  • Innen
  • Rot
  • Orange
  • Grün
  • Blau
  • Weiß
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)
  • Signalsäule (M12) LR6 (Schnelltrennverbindung M12)

Vereinfachte Installation verkürzt die Inbetriebnahme

Geringerer Installationsaufwand bei der Inbetriebnahme von Anlagen.

Zeit- und Arbeitsersparnis durch Verwendung eines Kabels mit M12-Stecker.

Reduzierung des Installationsaufwands während der Geräteimplementierung

Einfache Installation und Wartung.

Der Einsatz eines M12-Steckverbinders macht Relaisboxen überflüssig und vereinfacht die Installation und Wartung.

Kein Relaiskasten erforderlich, wodurch die Anzahl der Komponenten reduziert wird.

Falsche Verdrahtung verhindern.

Da für den Anschluss nur ein einziges Kabel angeschraubt werden muss, gewährleistet der M12-Stecker eine korrekte Verbindung und verhindert fehlerhafte Verdrahtung.

Keine Vorverarbeitung erforderlich! Vereinfachte Verdrahtung verhindert Fehlverdrahtung.

M12-Steckverbinder-Pinbelegung

4-poliger Stecker (männlich)
Summereinheit WD-Sender
Nicht unterstützt Nicht unterstützt
5-poliger Stecker (männlich)
Summereinheit WD-Sender
Unterstützt Nicht unterstützt
8-poliger Stecker (männlich)
Summereinheit WD-Sender
Unterstützt Unterstützt

Bitte beachten

  • Für 4-polige und 5-polige Spezifikationen können Standard-LED-Einheiten (blau, weiß und mehrfarbig) nicht verwendet werden.
    Für blaue und weiße Lichtfarben verwenden Sie maßgeschneiderte LED-Einheiten.
  • Kabel sind bei diesem Produkt nicht im Lieferumfang enthalten.

Verwendung von blauen und weißen LED-Einheiten mit 4-poligen oder 5-poligen Modellen

Für 3 Lichter: Rot, Gelb, Blau | Verwenden Sie die grüne Verkabelung, um die blaue LED-Einheit zu beleuchten.

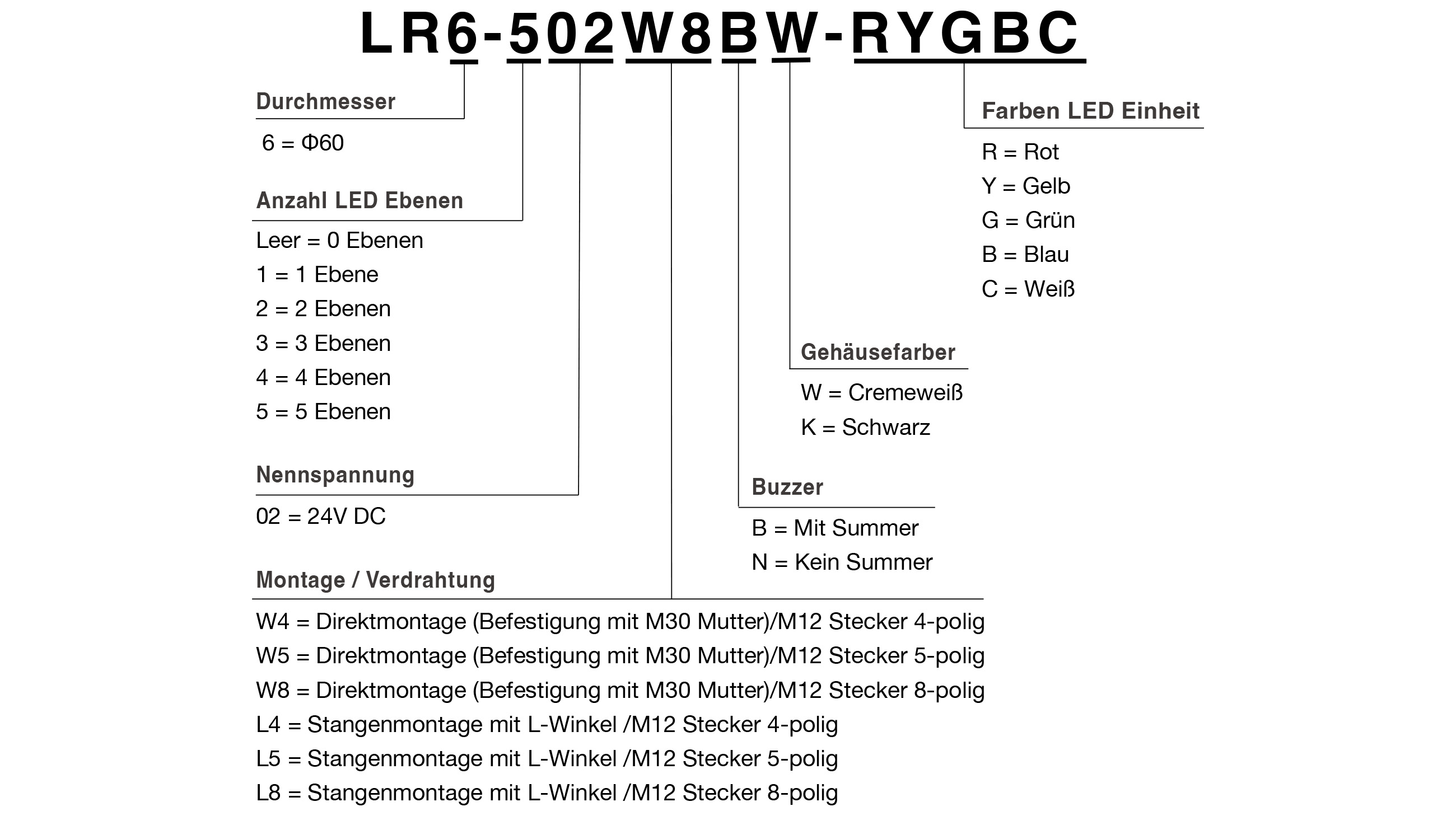

Modellcode

Modellcode

Produktliste

M12-Steckverbinder 4-polige Spezifikation - Montiertes Produkt

Modell AnzahI LED
Ebenen
Nennspannung Montage Verdrahtungsspezifikation Summer WD-Sender
Kompatibel
Gehäusefarbe Farben LED Einheit
LR6-102W4NW-R 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Rot
LR6-102W4NW-Y 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Orange
LR6-102W4NW-G 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Grün
LR6-202W4NW-RY 2 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Rot, Orange
LR6-202W4NW-RG 2 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Rot, Grün

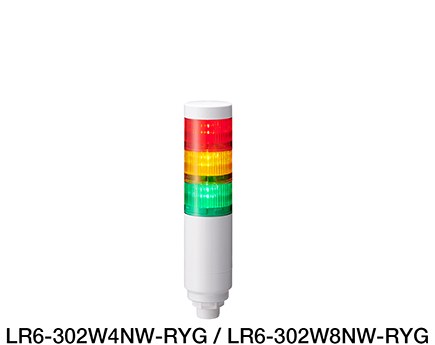

LR6-302W4NW-RYG 3 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Cremeweiß Rot, Orange, Grün

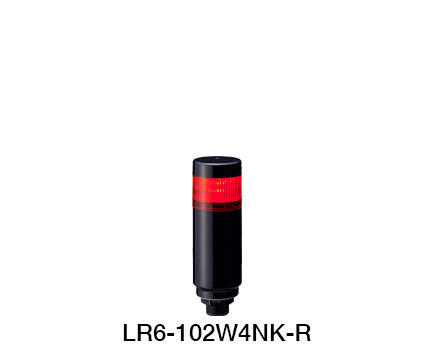

LR6-102W4NK-R 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Rot
LR6-102W4NK-Y 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Orange
LR6-102W4NK-G 1 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Grün
LR6-202W4NK-RY 2 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Rot, Orange
LR6-202W4NK-RG 2 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Rot, Grün
LR6-302W4NK-RYG 3 24V DC Direktmontage (M30-Mutternmontage) M12-Steckverbinder 4-polig Keiner Nicht unterstützt Schwarz Rot, Orange, Grün

M12-Steckverbinder 5-polige Spezifikation - Montiertes Produkt

Modell AnzahI LED
Ebenen
Nennspannung Montage Verdrahtungsspezifikation Summer WD-Sender
kompatibel
Gehäusefarbe LED-Einheit Farbe

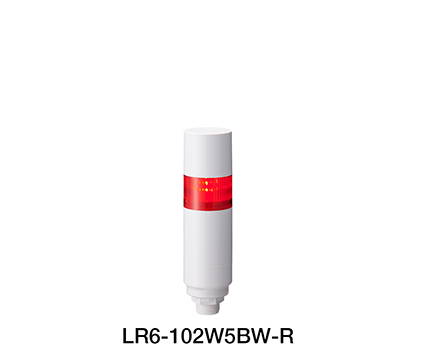

LR6-102W5BW-R 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Rot
LR6-102W5BW-Y 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Orange
LR6-102W5BW-G 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Grün
LR6-202W5BW-RY 2 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Rot, Orange
LR6-202W5BW-RG 2 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Rot, Grün
LR6-302W5BW-RYG 3 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Cremeweiß Rot, Orange, Grün
LR6-102W5BK-R 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Rot
LR6-102W5BK-Y 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Orange
LR6-102W5BK-G 1 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Grün
LR6-202W5BK-RY 2 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Rot, Orange
LR6-202W5BK-RG 2 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Rot, Grün

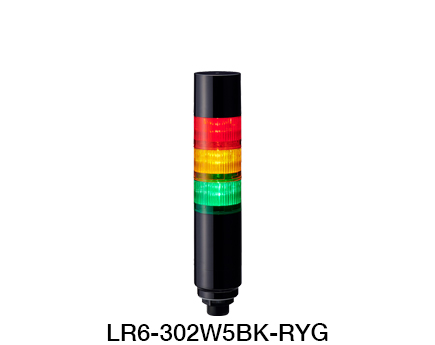

LR6-302W5BK-RYG 3 24V DC Direktmontage (M30-Muttermontage) M12-Steckverbinder 5-polig Mit Summer Nicht unterstützt Schwarz Rot, Orange, Grün

M12-Steckverbinder 8-Pin Spezifikation Gehäuseeinheit

Modell AnzahI LED
Ebenen
Nennspannung Montage Verdrahtungsspezifikation Summer WD-Sender
Kompatibel
Gehäusefarbe Farben LED Einheit

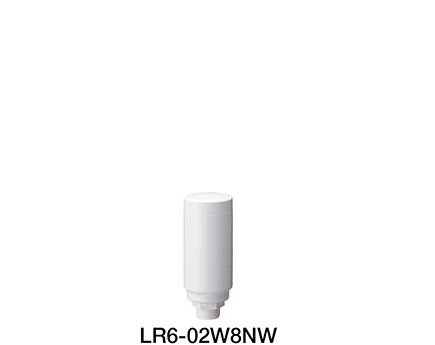

LR6-02W8NW 0 24V DC Direktmontage (M30-Mutter-Befestigung) M12-Steckverbinder 8-Pin Keiner Unterstützt Cremeweiß Nur Gehäuse
LR6-02W8NK 0 24V DC Direktmontage (M30-Mutter-Befestigung) M12-Steckverbinder 8-Pin Keiner Unterstützt Schwarz Nur Gehäuse

M12-Steckverbinder 8-polige Spezifikation Montiertes Produkt

Modell AnzahI LED
Ebenen
Nennspannung Montage Verdrahtungsspezifikation Summer WD-Sender
kompatibel
Gehäusefarbe Farben LED Einheit
LR6-302W8NW-RYG 3 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Keine Unterstützt Cremeweiß Rot, Orange, Grün
LR6-402W8NW-RYGB 4 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Keine Unterstützt Cremeweiß Rot, Orange, Grün, Blau
LR6-502W8NW-RYGBC 5 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Keine Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß
LR6-402W8BW-RYGB 4 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau

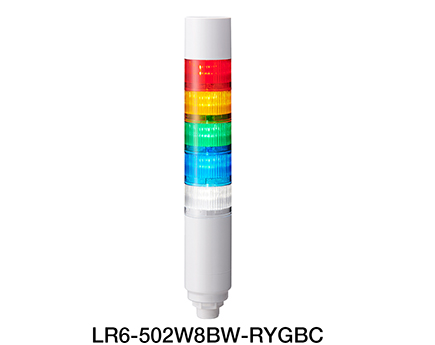

LR6-502W8BW-RYGBC 5 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß
LR6-402W8NK-RYGB 4 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Keine Unterstützt Schwarz Rot, Orange, Grün, Blau
LR6-502W8NK-RYGBC 5 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Keine Unterstützt Schwarz Rot, Orange, Grün, Blau, Weiß
LR6-402W8BK-RYGB 4 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Mit Summer Unterstützt Schwarz Rot, Orange, Grün, Blau
LR6-502W8BK-RYGBC 5 24V DC Direkte Montage (M30-Mutter-Montage) M12-Steckverbinder 8-polig Mit Summer Unterstützt Schwarz Rot, Orange, Grün, Blau, Weiß

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

LR6-W4 / W5 / W8  

LR6-W4 / W5 / W8  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310072-7F1 1

																Filter Sheet: LR6 (5 pieces)
B25310067-6F1 1-5: Depends on the number of tiers.

																O-ring: LR6 (5 pieces)
B25110067-F1 2~7  Depends on the number of tiers.

Package contains 5 pieces.
