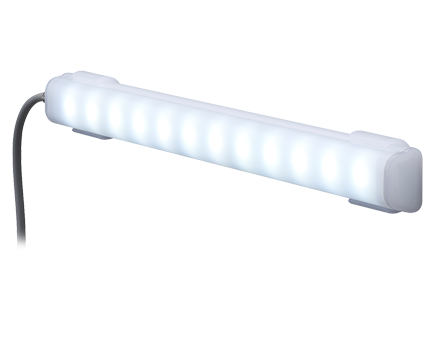

LED-Arbeitsleuchte – Robust & Hygienisch
CLA-02
Geeignet für Schaltschränke sowie für Lebensmittel- und Pharmaanlagen: Diese LED-Arbeitsleuchte ist IP67/IP69K- und ECOLAB-zertifiziert. Sie widersteht Hochdruckreinigung, chemischer Reinigung und Sterilisationsprozessen.
*Einheiten beinhalten SZW-301 Halterungen.
- 100/200/300/600/900
- LED-Leuchten
- Innen
- IP66
- IP67
- IP69K
- Tageslicht
- Orange
Produkteigenschaften
Hohe Helligkeit und bessere Energieeffizienz
Robuste Bauweise mit exzellenter Lichtverteilung

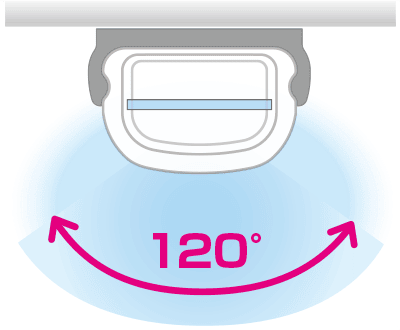

Im Vergleich zu früheren Modellen: Gesamtlichtstrom +65 %, Beleuchtungsstärke +71 %*. Das nahtlose, milchweiße Gehäuse sorgt für gleichmäßige Helligkeit über einen Winkel von 120°. Die Lichtausbeute wurde deutlich verbessert, damit ist die CLA-02 sowohl leistungsstark als auch energieeffizient.
Basierend auf 300 mm, Lichtfarbe Tageslicht

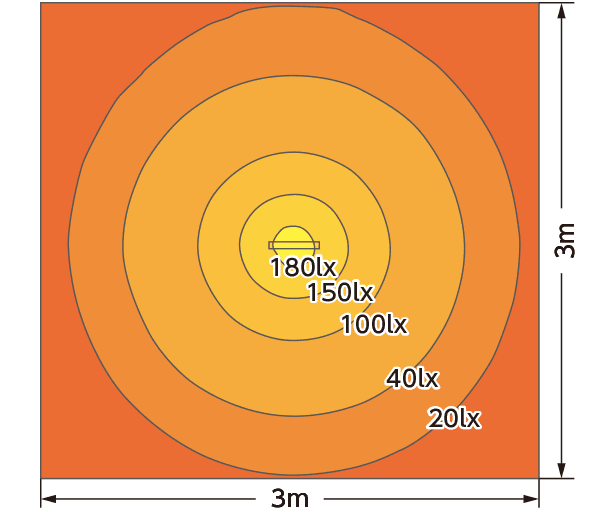

Beleuchtungsverteilung (CLA3, bei 1 m)
Werte sind berechnet und können von den tatäschlichen Messungen abweichen.
Spektralverteilung
(relative Intensität)
Wellenlänge (nm)
Hohe Widerstandsfähigkeit und hygienisches Design

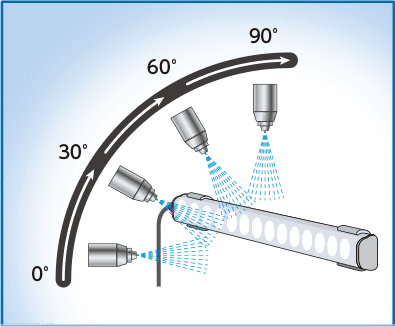

Beständig gegen Hochdruck-/Heißwasserreinigung, chemische Desinfektion und Sterilisation
IP67/IP69K
Stoßfestes Polycarbonat-Gehäuse verhindert Bruch und das Eindringen von Fremdkörpern. Einsatzbereich: −40 °C bis +60 °C. Mit Schutzart IP69K geeignet für Kühlhäuser und Anlagen mit Heißwasserreinigung.
- ECOLAB-Prüfung bestanden*
- H2O2-beständig
Beständig gegen verschiedene Reinigungsmittel und H2O2-Sterilisation

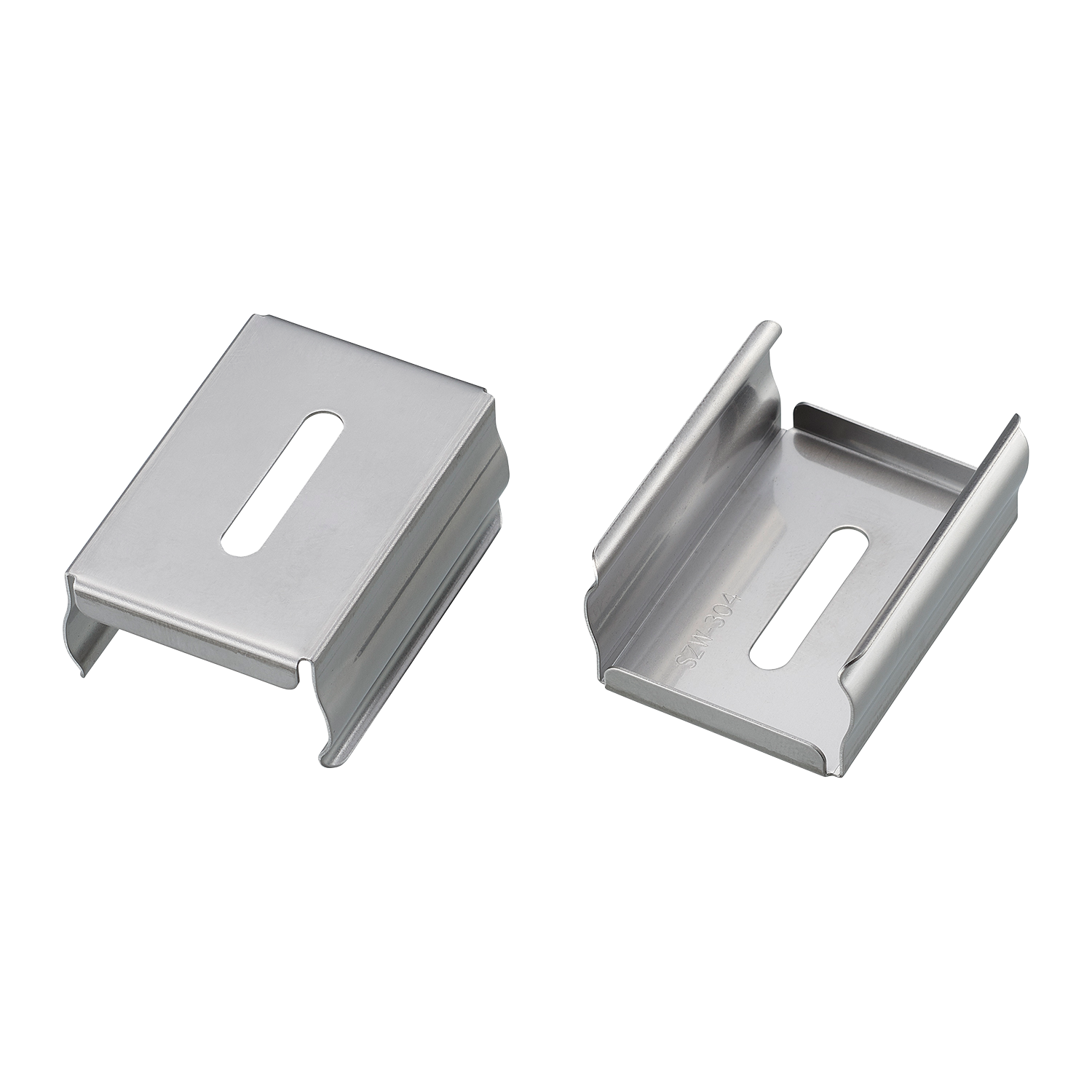

Getestet und bestanden mit den unten aufgeführten Mitteln (mit Halterung SZW-304 aus rostfreiem Stahl)
| Kategorie | Produkt | Konzentration |
|---|---|---|
| Alkalischer Reiniger | Topaz MD6 | 5 % |
| Saurer Reiniger | Topactive 500 | 6 % |
| Chlorhaltiger alkalischer Reiniger | P3-Topax 66 | 3 % |
| Saures, oxidierendes Desinfektionsmittel | Topactive OKTO | 3 % |
| Neutraler Reiniger | P3-Topax 990 | 3 % |
Einfache Montage, weniger Verkabelung

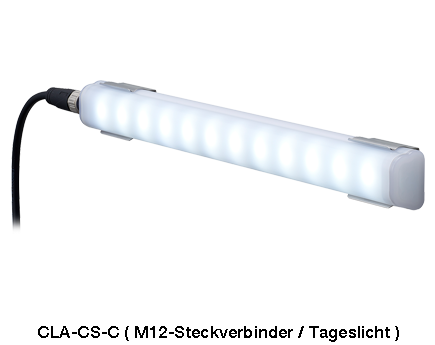

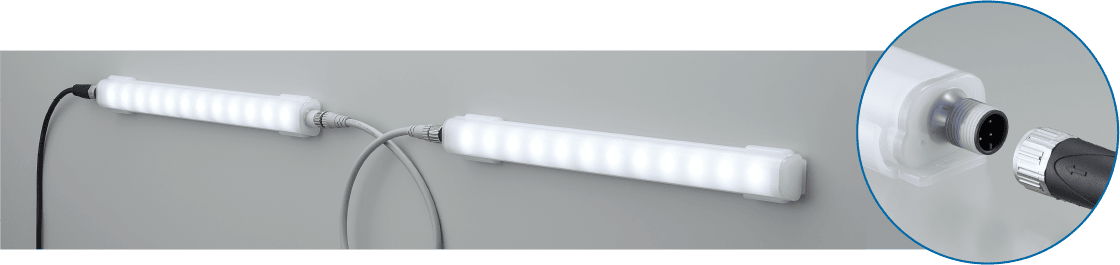

Neben Kabelanschluss (JS-Typ) ist die CLA-02 auch mit M12-Steckverbinder (CS-Typ) und M12-Link-Anschluss (CL-Typ) erhältlich. Arbeitsaufwand und Verkabelungsfehler werden reduziert.

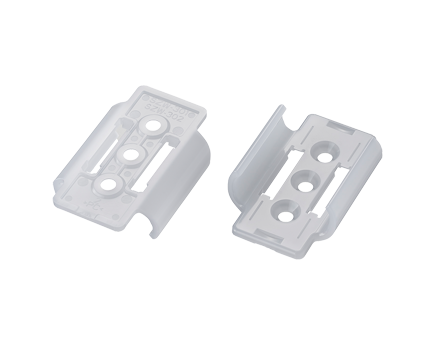

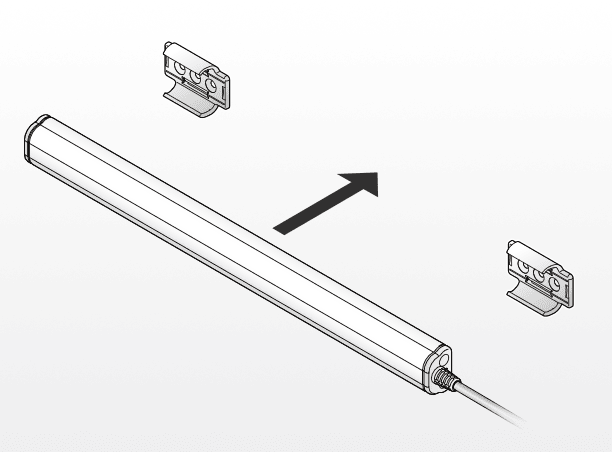

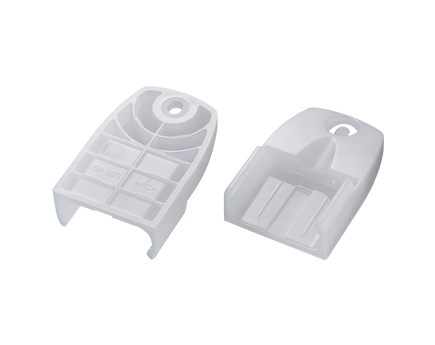

Das schlanke Gehäuse lässt sich einfach mit der mitgelieferten Rückwandhalterung (SZW-301) montieren. Optionale Magnet- und Halterungen aus rostfreiem Stahl sind verfügbar.

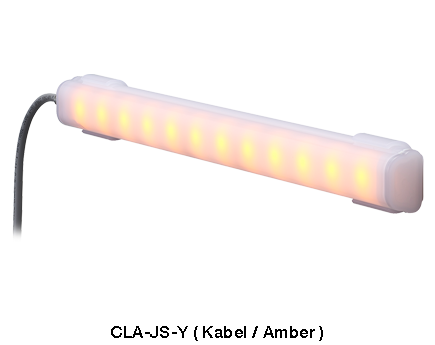

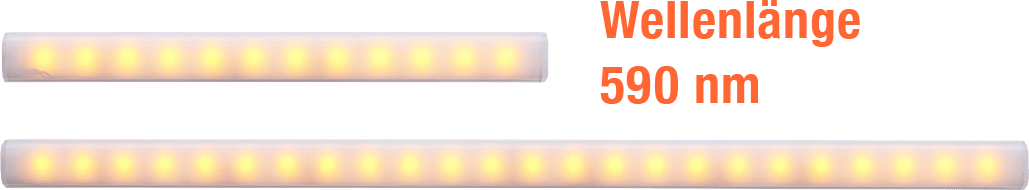

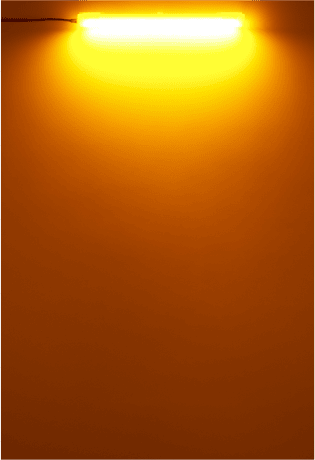

Amber-LED für Halbleiteranwendungen
Die CLA-02 in der Lichtfarbe "Amber" ist speziell für Photolithografie-Prozesse in der Halbleiterfertigung gefertigt. Mit einer Spitzenwellenlänge von 590 nm und nahezu keiner Abstrahlung im blauen Bereich (430–490 nm) ist diese Leuchte optimal für den Einsatz in Reinräumen geeignet.

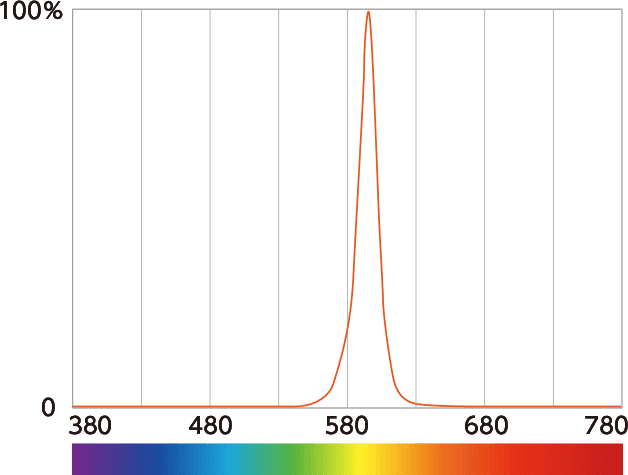

Spektralverteilung
(relative Intensität)
Wellenlänge (nm)
Anwendungsbeispiele
Gleichmäßige Ausleuchtung für bessere Arbeitsbedingungen

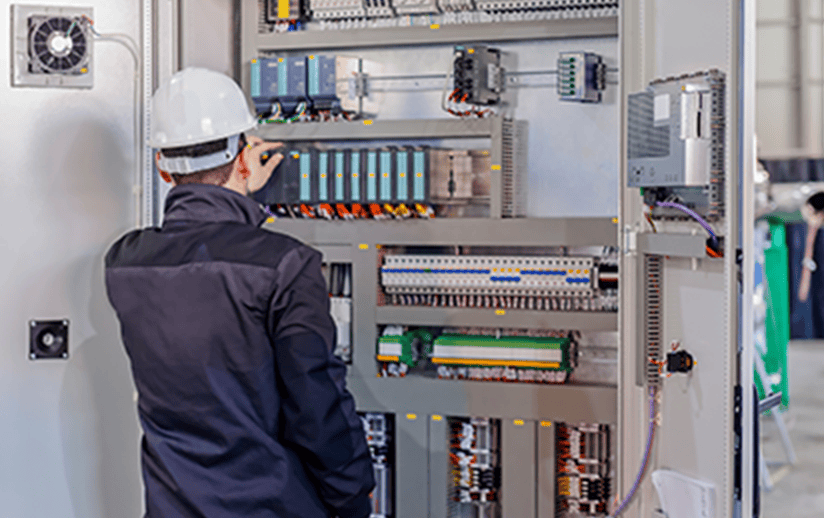

Steuerschrank
- Homogene Lichtverteilung durch milchweißes Gehäuse
- Weniger Verkabelung mit M12-Link-Anschluss

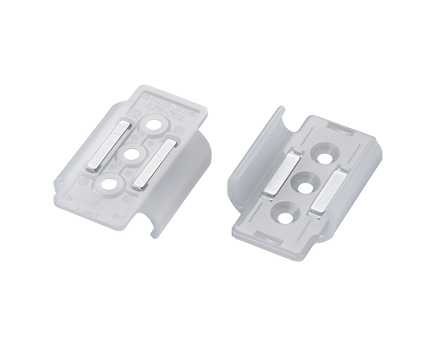

- Einfache Montage im Schrank mit optionaler Magnethalterung SZW-302
Robuste LED-Beleuchtung für Hygieneanforderungen

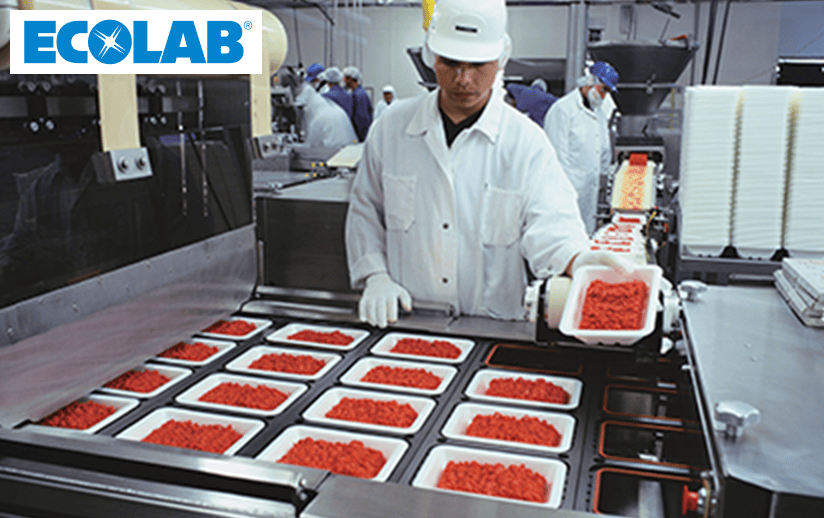

Lebensmittelverarbeitung
- IP69K-Schutz für Hochdruck- und Heißwasserreinigung
- Beständig gegen H2O2
Bei Verwendung alkalischer Reiniger bitte vorher Eignung prüfen.

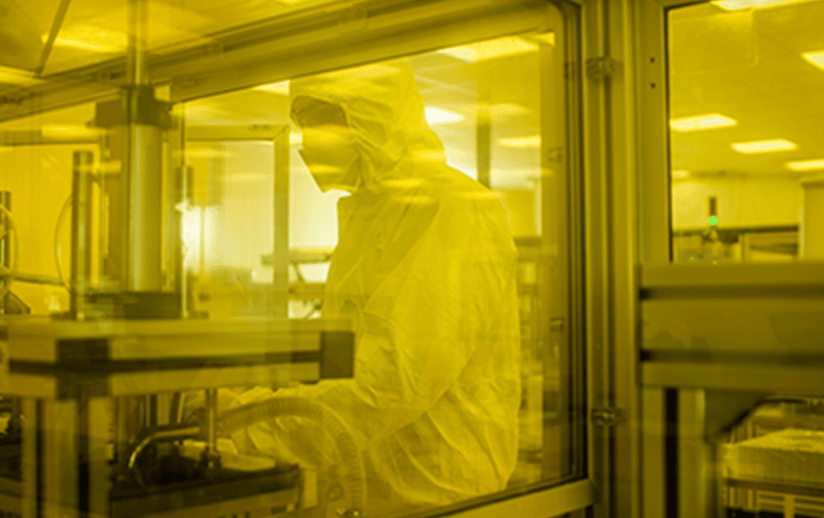

Vermeidung unerwünschter Belichtung in der Photolithografie
Halbleiterfabrik
- Emissionsspektrum mit 590 nm Spitzenwellenlänge

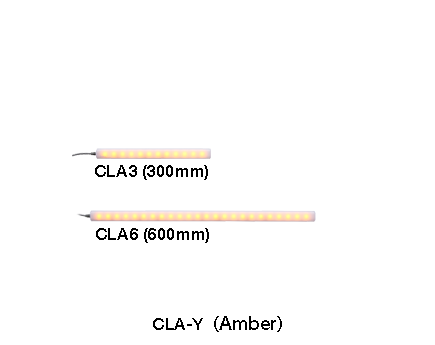

- Zwei Größen: 300 mm, 600 mm
- Lichtstrom: 140 lm (300 mm), 280 lm (600 mm)
Referenzkonfiguration
Modellbezeichnung
Produktübersicht

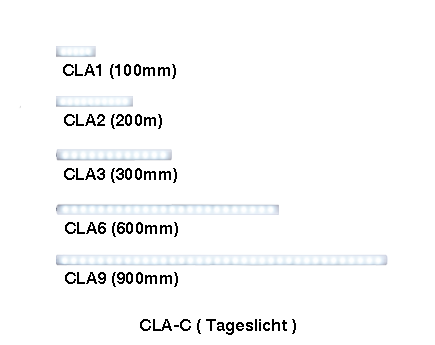

| Modell | Länge des beleuchteten Bereichs | Nennspannung | Anschlussart | Lichtfarbe |
|---|---|---|---|---|

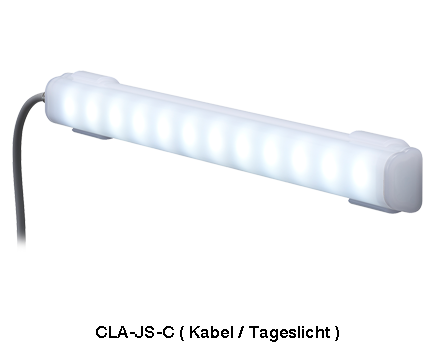

| CLA1-02JSN-C | 100mm | 24V DC | Kabel | Tageslicht |
| CLA1-02CSN-C | 100mm | 24V DC | M12-Steckverbinder (4-polig) | Tageslicht |
| CLA2-02JSN-C | 200mm | 24V DC | Kabel | Tageslicht |
| CLA2-02CSN-C | 200mm | 24V DC | M12-Steckverbinder (4-polig) | Tageslicht |
| CLA3-02JSN-C | 300mm | 24V DC | Kabel | Tageslicht |
| CLA3-02CSN-C | 300mm | 24V DC | M12-Steckverbinder (4-polig) | Tageslicht |

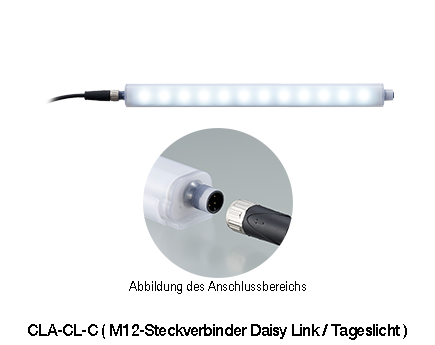

| CLA3-02CLN-C | 300mm | 24V DC | M12-Steckverbinder Daisy-chain | Tageslicht |
| CLA3-02JSN-Y | 300mm | 24V DC | Kabel | Amber/ Orange |
| CLA6-02JSN-C | 600mm | 24V DC | Kabel | Tageslicht |
| CLA6-02CSN-C | 600mm | 24V DC | M12-Steckverbinder (4-polig) | Tageslicht |
| CLA6-02JSN-Y | 600mm | 24V DC | Kabel | Amber/ Orange |
| CLA9-02JSN-C | 900mm | 24V DC | Kabel | Tageslicht |
| CLA9-02CSN-C | 900mm | 24V DC | M12-Steckverbinder (4-polig) | Tageslicht |
Katalog
>>Katalog
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Betriebsanleitung Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
-
2D CAD [dxf]
-
3D_CAD［IGS］(M12-Anschluss_(Daisy-Chain))
-
3D_CAD［STEP］(M12-Anschluss_(Daisy-Chain))
-
3D_CAD［x_t］(M12-Anschluss_(Daisy-Chain))
Produktspezifikationen
