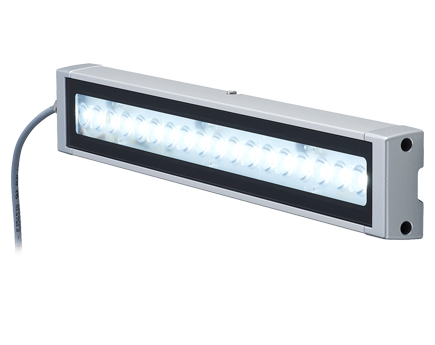

LED-Arbeitsleuchte – Ölbeständig & Wasserdicht
CLK-02

Diese LED-Arbeitsleuchte ist für den Einsatz im Maschineninnenraum ausgelegt und bietet Staub-, Wasser- und Ölschutz. Mit IP66G/IP67G-Zertifizierung und geprüfter Ölbeständigkeit sorgt sie für helles, zuverlässiges Licht selbst unter Kühlschmierstoffen und Spänen in rauer Industrieumgebung.

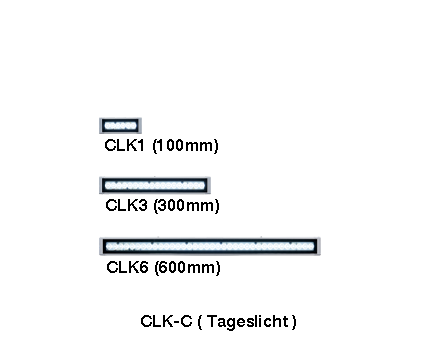

  • 100/300/600
  • LED-Leuchten
  • Innen
  • IP66G
  • IP67G
  • IP69K
  • Tageslicht

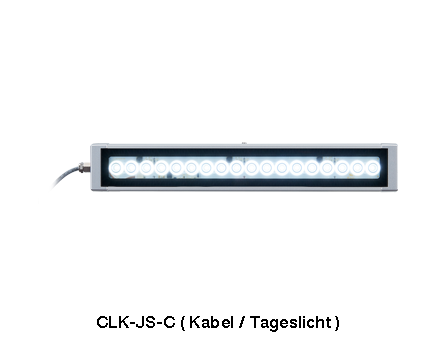

  • LED-Arbeitsleuchte – Ölbeständig & Wasserdicht CLK-02
  • LED-Arbeitsleuchte – Ölbeständig & Wasserdicht CLK-02
  • LED-Arbeitsleuchte – Ölbeständig & Wasserdicht CLK-02
  • LED-Arbeitsleuchte – Ölbeständig & Wasserdicht CLK-02
  • LED-Arbeitsleuchte – Ölbeständig & Wasserdicht CLK-02

Optimale Lichtverteilung

Mit Standard- und Spotlinse erhältlich. Das Standardlinsenmodell beleuchtet große Bereiche im Maschineninnenraum, während das Spotlinsenmodell gezielt den Arbeitsbereich ausleuchtet.
Mit einem Farbwiedergabeindex von Ra80 sorgt das Licht für eine natürliche und klare Ausleuchtung von Umgebung und Werkstücken.

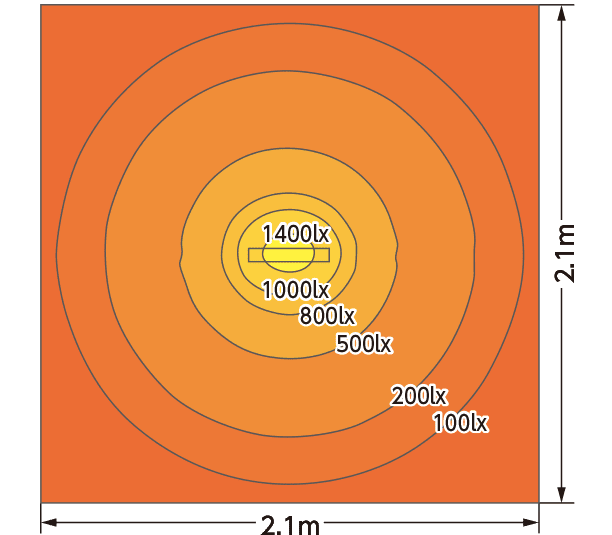

Beleuchtungsverteilung (CLK, bei 1 m)

Diagramm der Beleuchtungsverteilung

Werte sind berechnet und können von den tatäschlichen Messungen abweichen.

CLK1-C (Standardlinse)

Lichtverteilung CLK1-C (Standardlinse)

CLK1-CP (Spotlinse)

Lichtverteilung CLK1-CP (Spotlinse)

LED-Beleuchtung – wasserdicht, staubdicht & ölbeständig

Schutz vor Kühlmitteln und Spänen

Erfüllt IP66/67 mit zusätzlicher Ölbeständigkeits-Klassifizierung (Grad G; weder Öltropfen noch Ölnebel können aus irgendeiner Richtung eindringen).

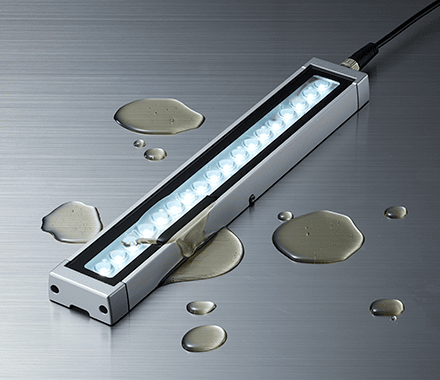

Ölbeständigkeit

Ölbeständigkeitstest

Interner Test zur Ölbeständigkeit

Neben IP-Tests führen wir eigene Ölbeständigkeitstests durch. Produkte werden 240 Stunden (10 Tage) in wasserlösliches Öl eingetaucht, um die Beständigkeit zu überprüfen und die Qualität langfristig zu sichern.

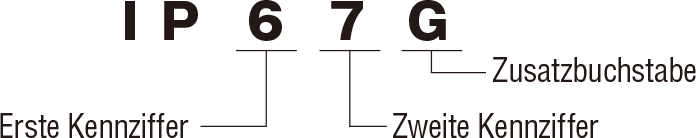

IP66G/67G (JIS C0920)

IP67G

Folgende Öle wurden im Verhältnis 20:1 verdünnt und 240 Stunden (10 Tage) bei Raumtemperatur getestet.

Hersteller Ölbezeichnung
Haugstafur's HANGSTERFER S500
Yushiro Chemical Industry Yushiroken Synthetic #663
Castrol Syntilo 9954
Blaser Swisslube Blasocut BC35LFSW
Grindex 10 CO

Spotlight für Werkzeugmaschinen

Ein Spotlight-Modell mit Spotlinse und Pan/Tilt-Halterung (im Hauptgerät enthalten) ist erhältlich. Es sorgt für eine helle Ausleuchtung selbst feinster Details des Zielobjekts und gewährleistet präzise Sicht bei der Maschinenbedienung.

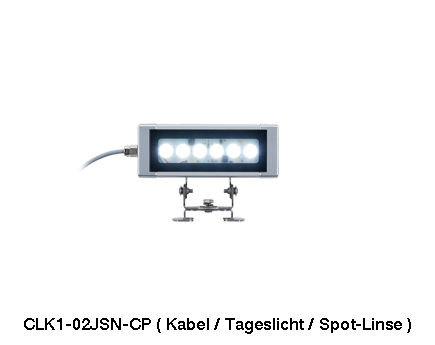

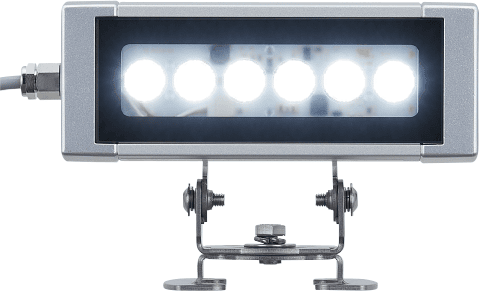

CLK1-02JSN-CP

CLK1-02JSN-CP

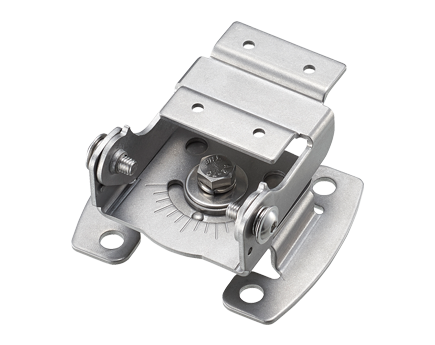

Pan/Tilt-Halterung

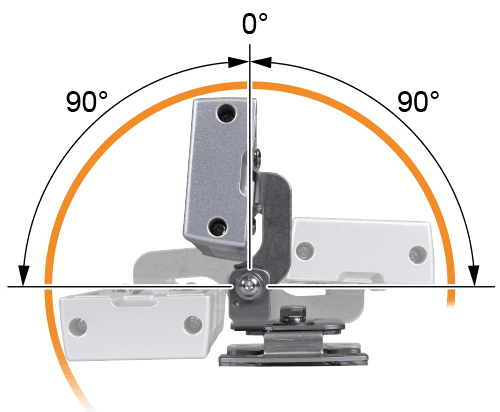

Einstellwinkel: 180°

Einstellwinkel: 180°

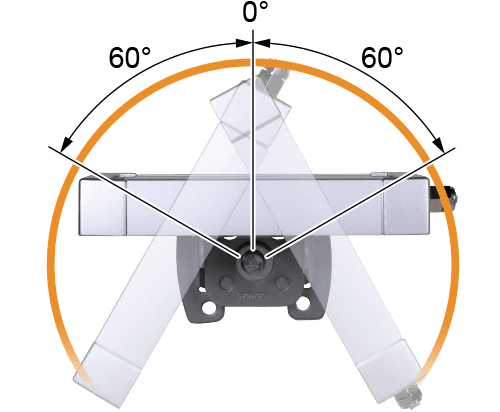

Einstellwinkel: 120°

Einstellwinkel: 120°

Montagebeispiele (CLK3)

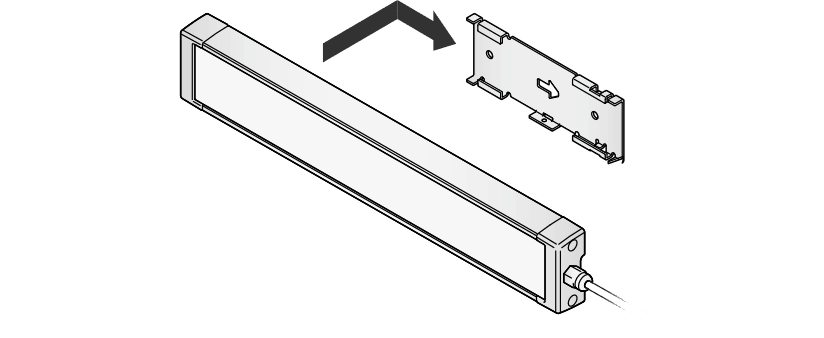

Mitgeliefertes Zubehör

Mitgeliefertes Zubehör*Im Lieferumfang der Einheiten CLK3-02 und CLK6-02 enthalten

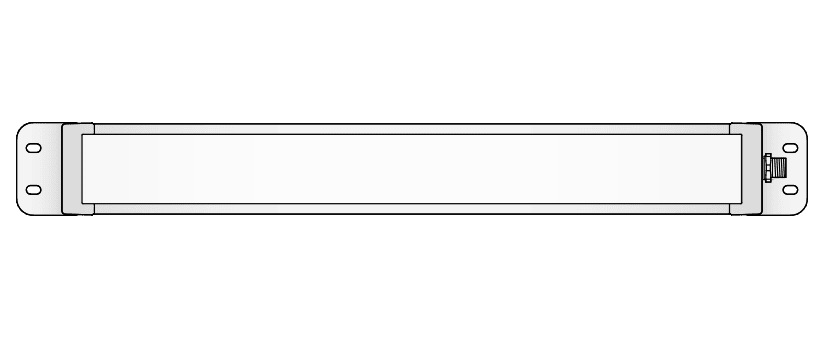

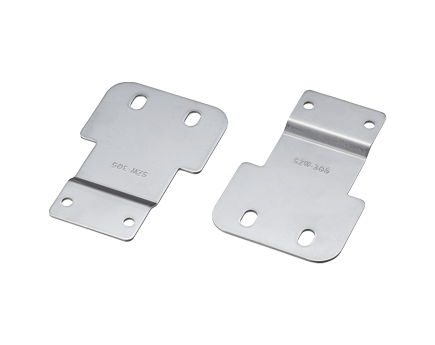

Mit SZW-305 (optional)

Mit SZW-305 (optional) *Im Lieferumfang der Einheiten CLK1-02JSN-C und CLK1-02CSM-C enthalten

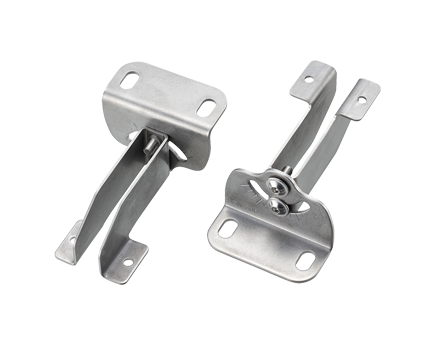

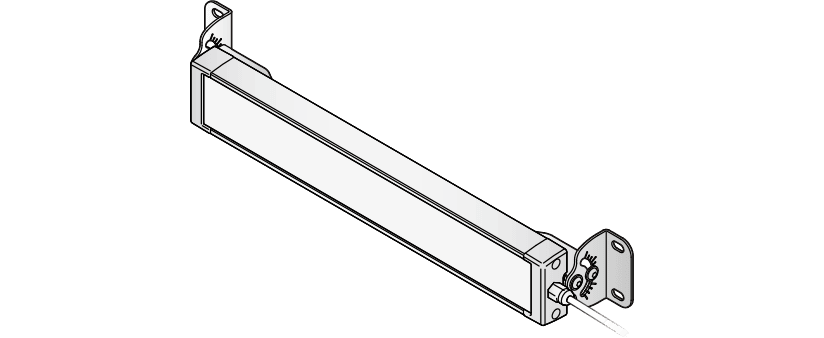

Mit SZW-306 (optional)

Mit SZW-306 (optional)

Anwendungsbeispiele

Bessere Sichtbarkeit für Prozessüberwachung

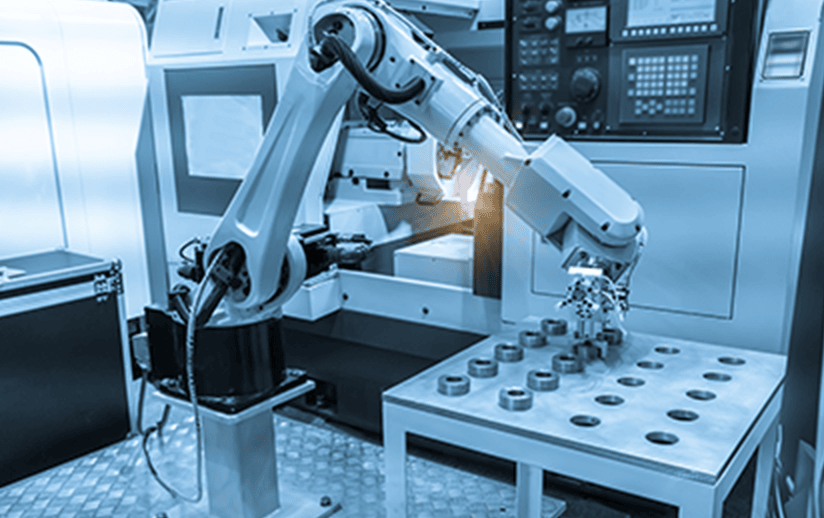

Bearbeitungszentrum
Bearbeitungszentrum
  • Weite Ausleuchtung durch spezielle Linsenkonstruktion
  • Farbwiedergabeindex Ra80
  • Geringe Wärmeentwicklung dank effizientem Wärmemanagement

Für raue Umgebungen mit Kühlmittel und Spänen

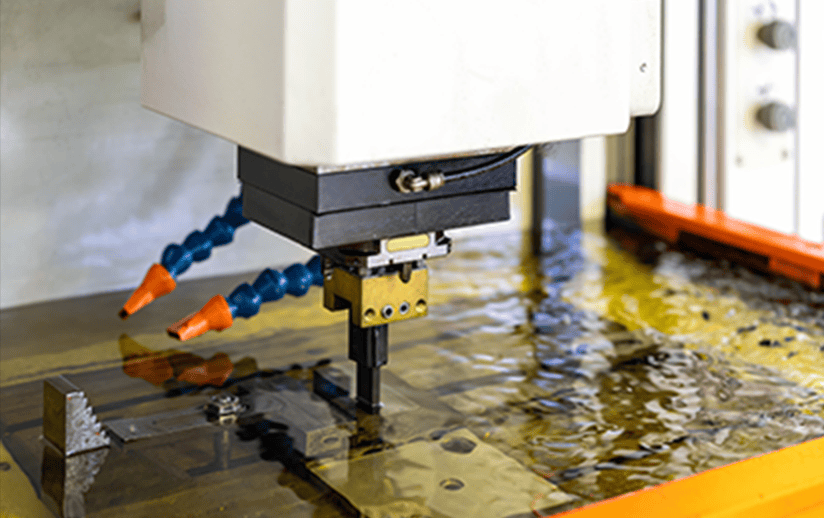

Erodiermaschine
Erodiermaschine
  • Staub- und ölbeständig gemäß IP66G/67G
  • Wasserdicht nach IP69K
  • Robustes Aluminiumgehäuse mit verstärkter Glaslinse

Helle Ausleuchtung für präzises Arbeiten

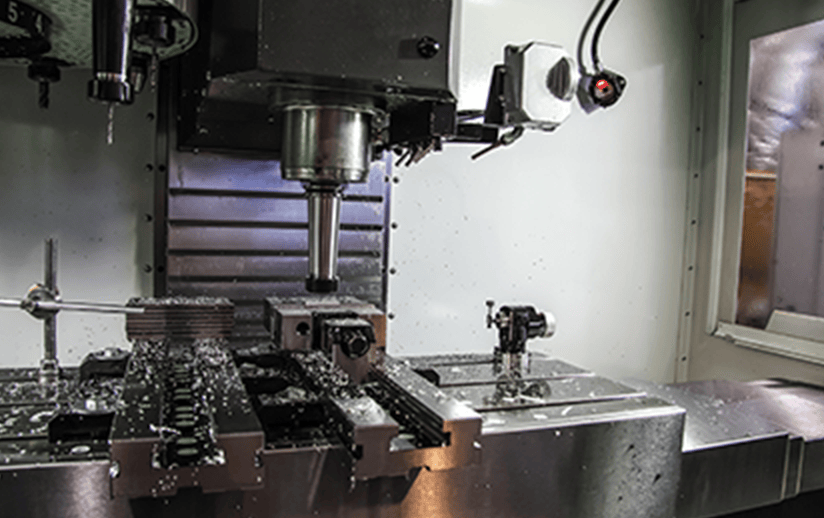

CNC-Drehmaschine
CNC-Drehmaschine
  • 32° Abstrahlwinkel für gezielte Ausleuchtung
  • Einfache Justierung mit Pan/Tilt-Halterung

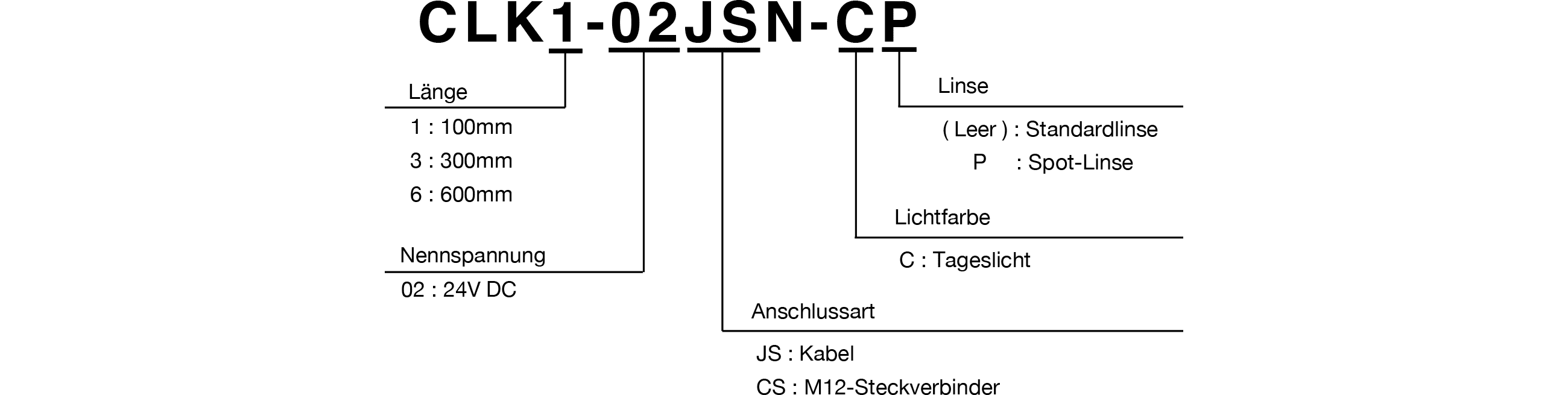

Modellbezeichnung

Produktübersicht

Modell Länge des beleuchteten Bereichs Nennspannung Anschlussart Lichtfarbe Linse
CLK1-02JSN-C 100mm 24V DC Kabel Tageslicht Standardlinse

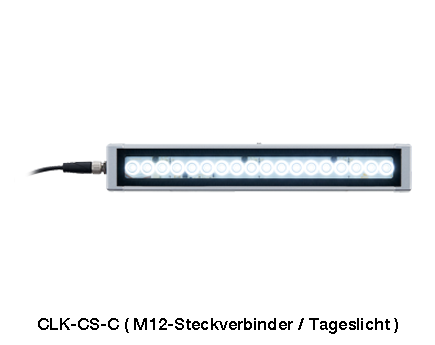

CLK1-02CSN-C 100mm 24V DC M12-Steckverbinder (2-polig) Tageslicht Standardlinse
CLK1-02JSN-CP 100mm 24V DC Kabel Tageslicht Spot-Linse
CLK3-02JSN-C 300mm 24V DC Kabel Tageslicht Standardlinse
CLK3-02CSN-C 300mm 24V DC M12-Steckverbinder (2-polig) Tageslicht Standardlinse
CLK6-02JSN-C 600mm 24V DC Kabel Tageslicht Standardlinse
CLK6-02CSN-C 600mm 24V DC M12-Steckverbinder (2-polig) Tageslicht Standardlinse
