Akustischer Signalgeber zur Schalttafelmontage
BD-A
Der BD-A akustische Signalgeber zur Schalttafelmontage bietet eine hohe Lautstärke von bis zu 90 dB und ist ideal für lärmintensive Industrieumgebungen. Mit 32 integrierten Signaltönen, frontseitigen Bedienelementen zur Lautstärkeregelung und Klangwahl sowie optionaler SD-Karte zur Anpassung der Tonkombination. CE- und RoHS-konform.
- Kontaktkontrolle
- □80
- Akustischer Alarm
- Töne/Melodie
- 90dB oder mehr
- Innen
- IP54(nuranderPanelmontiert,vordereRichtung)
Produkteigenschaften
Maximale Lautstärke von 90 dB bei 1 m – geeignet für laute Industrieumgebungen.
· 32 voreingestellte Töne in einem Gerät für vielfältige Anwendungen.
· Lautstärke und Ton-Gruppe sind über Drehschalter hinter der Frontplatte einstellbar – einfache Bedienung auch nach der Montage.
· Eine Ton-Gruppe (A bis P) mit jeweils 4 voreingestellten Tönen wählbar.
· Eigene Ton-Gruppen können mittels optionaler SD-Karte (separat erhältlich) erstellt werden.
· RoHS-konform.
Die PATLITE Corporation hat für bestimmte urheberrechtlich geschützte Musikstücke, die in den Typen BD-A, C und D enthalten sind, außerhalb Japans keine Nutzungsrechte beantragt.
Bitte wenden Sie sich für weitere Informationen an Ihre lokale PATLITE-Vertriebsniederlassung.
Technische Daten
| ABMESSUNGEN | - 80 × 80 mm (Vorderseite) - 67,5 × 67,5 mm (Rückseite) |
| NENN-SPANNUNG | - 12–24 V DC - 100/220 V AC |
| AKUSTIK-TYPEN | - Alarme / Signaltöne / Melodien - Werkseitig vorinstalliert |
| MONTAGE | - Nur aufrechte Ausrichtung - Nur für den Innenbereich |
| GEHÄUSEFARBE | - Hellgrau - Dunkelgrau |
| LAUTSTÄRKE | - Max. 90 dB bei 1 m - Einstellbar ab 0 dB |
| TONSPEICHER | - 32 vorinstallierte Töne - 8 Gruppen wählbar - 4 Töne pro Gruppe |
| KANALAUSWAHL | - Auswahl einer von 8 Gruppen über Drehschalter - Aktivierung eines der 4 Töne über Steuersignal - Optional: Neuprogrammierung mit Soundkarte |
| TONÜBERSICHT | - Siehe Spezifikationen des BD-E-Modells - Nur BD-E-Töne im Abschnitt "Sound Samples" verfügbar |
| KONFORMITÄT | - CE - UL Recognized Component (USA) - c-UL Recognized Component (Kanada) - RoHS-konform |
| SCHUTZART | - IP54 (frontseitig bei Schalttafelmontage) |
| HINWEISE | - Unterstützt potentialfreie Kontakte (z. B. Schalter, Relaiskontakte) - Kompatibel mit Open-Collector (NPN) Eingängen |
| FUNKTION | - Ton wird bei Signal „EIN“ abgespielt - Ton endet bei Signal „AUS“ |
Beispiel (Ton/Sprachsynthesizern)
Referenzkonfiguration

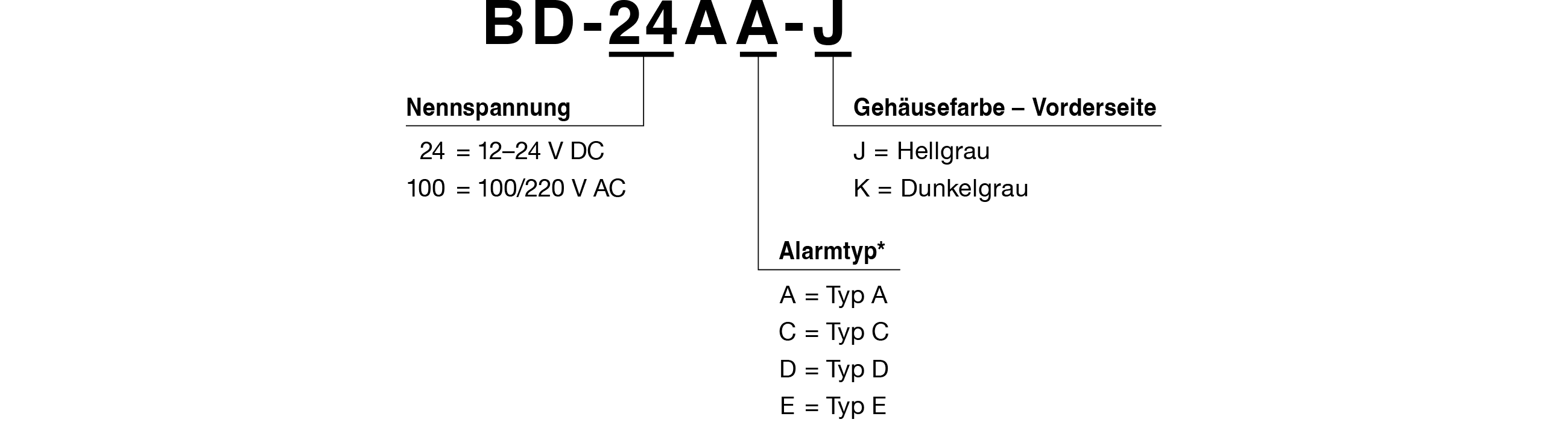

Modellcode
Details finden Sie in der Übersicht zur Tonwahl im Hauptkatalog.
Produktübersicht
| Modellnummer | Nennspannung | Alarmtyp | Gehäusefarbe (Vorderseite) |
|---|---|---|---|
| BD-24A □ -J/K | 12–24 V DC | A / C / D / E | Hellgrau, Dunkelgrau |
| BD-100A □ -J/K | 100/220 V AC | A / C / D / E | Hellgrau, Dunkelgrau |
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Additional Instruction Manual (En) Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
2D CAD [dxf]Produktspezifikationen
Sonstiges
Ersatzteile
BD-A
BD-A
Ersatzteile
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
C25110015-F1 | 1 |
- |
- |
||
|
C15140003-F1 | 2 |
- |
- |
||
|
V82100001-F1 | 2 |
- |
- |
