Signalgeber zur Schalttafelmontage
BK

Der Signalgeber BK für die Schalttafelmontage erzeugt mit bis zu 95 dB eine durchdringende akustische Warnung, ideal für lärmintensive Industrieumgebungen. Mit 32 integrierten Tönen, umschaltbar per Frontschalter, bietet er flexible Einsatzmöglichkeiten. Die IP54-Frontschutzart schützt vor Staub und Spritzwasser. Eine optionale SD-Karte ermöglicht die individuelle Auswahl der Tonkombinationen. Kompatibel mit Bit- und Binäreingängen von SPS-Systemen. CE- und RoHS-konform – geeignet für internationale Anwendungen (nur 24 V-Version).

  • Kontaktsteuerung
  • □120
  • Akustischer Alarm
  • Töne/Melodie
  • 95dB oder mehr
  • Innen/Außen
  • IP54(stehend,Schalttafeleinbau,nurFrontbereich)
  • Signalgeber zur Schalttafelmontage BK

Produkteigenschaften

  • 32 vorinstallierte Töne in einem Gerät – vielseitig einsetzbar.
  • Maximaler Schalldruckpegel von 95 dB (in 1 m Entfernung) – optimal für laute Industrieumgebungen.
  • Lautstärke und Tongruppen lassen sich nach der Montage über Drehschalter an der Frontseite einfach ändern.
  • Eine Tongruppe von A bis H auswählen, um 8 voreingestellte Töne per Bitschaltung abzuspielen.
  • Mit optionaler SD-Karte (separat erhältlich) kann eine neue Tongruppe aus den 32 gespeicherten Tönen erstellt werden.
  • RoHS-konform – umweltfreundliches Produktdesign.
  • Der Wahlschalter von „I“ bis „O“ ermöglicht Funktions- oder Lautstärketests.
  • Tonwiedergabe wahlweise über Bit-Eingang (8 Kanäle) oder Binäreingang (32 Kanäle).

Die PATLITE Corporation hat keine Nutzungsrechte für bestimmte urheberrechtlich geschützte Musiktitel oder Melodien der Typen BK-A, C und D außerhalb Japans beantragt. Bitte wenden Sie sich bei Fragen hierzu an Ihre lokale PATLITE Vertriebsniederlassung.

Technische Daten

ABMESSUNGEN - Front: 120 mm × 120 mm
- Rückseite: 110 mm × 110 mm
NENNSPANNUNG - 12–24 V DC
- 100 V AC
- 220 V AC
TONAUSGABE - Werkseitig vorinstallierte Alarme und Melodien
MONTAGE - Frontplattenmontage (horizontal, vertikal nach oben/unten)
- Nur für den Inneneinsatz
GEHÄUSEFARBE - Hellgrau
- Schwarz
LAUTSTÄRKE - Max. 95 dB (bei 1 m)
- Stufenlos einstellbar ab 0 dB
TONSPEICHER - Insgesamt 32 gespeicherte Töne
- Auswahl in 8 Gruppen
- Jede Gruppe enthält 8 voreingestellte Töne
KANALAUSWAHL - Tongruppe per Drehschalter auswählen
- Einzelton per Steuersignal aktivieren
- Benutzerdefinierte Gruppe per SD-Karte programmierbar
TONÜBERSICHT - Komplette Tonliste siehe BD-E Produktspezifikationen
- Nur BD-E Töne sind unter "Sound Samples" verfügbar
NORMEN UND RICHTLINIEN - CE
- RoHS
SCHUTZART - IP54 (nur bei frontaler Einbaumontage)
HINWEISE - Trockenkontakt (z. B. Schalter oder Relaiskontakt)
- Open-Collector-Ausgang (NPN)
FUNKTIONEN - Tonwiedergabe nur bei geschlossenem Kontakt
- Tonstopp bei Öffnung des Kontakts

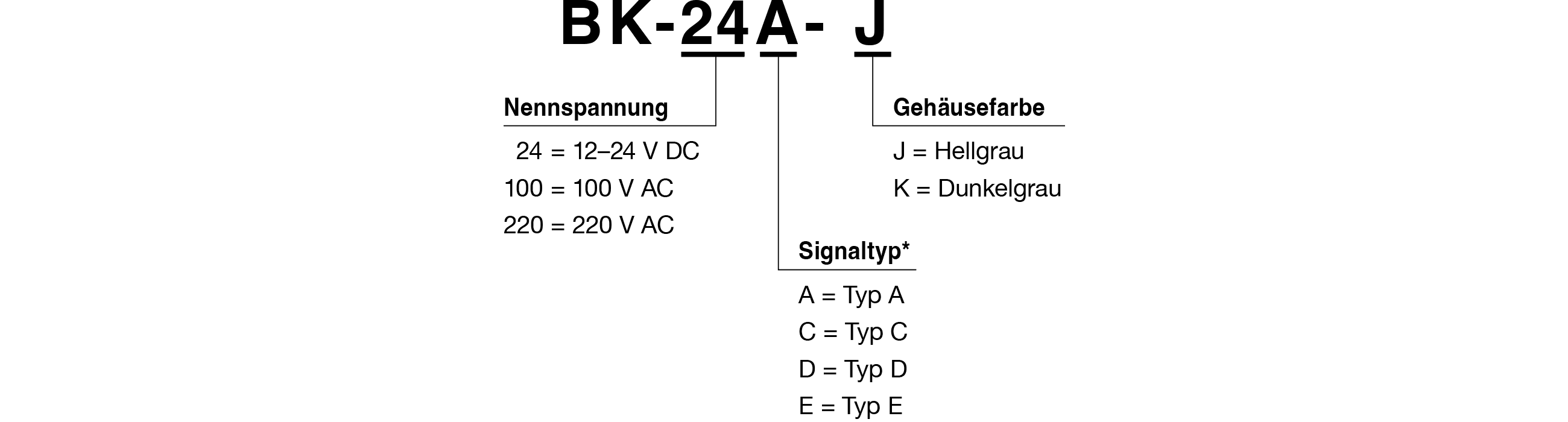

Modellcode

Modellcode

Folgende Sonderausführungen sind verfügbar:
● PNP-Open-Collector-Ausführung

Details entnehmen Sie bitte der Übersicht „Auswahl der Alarmsignale“ im Hauptkatalog.

Modellübersicht

Modellbezeichnung Nennspannung Signaltyp Farbe
BK-24 □ -J/K 12–24 V DC A / C / D / E Hellgrau, Dunkelgrau
BK-100 □ -J/K 100 V AC A / C / D / E Hellgrau, Dunkelgrau
BK-220 □ -J/K 220 V AC A / C / D / E Hellgrau, Dunkelgrau

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

Produktkatalog

Bedienungsanleitung

Produktspezifikationen

BK  

BK  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Slot Waterproof Cover
C25110015-F1 1

-

-


																Terminal Cover
C15140004-F1 2

-

-


																Mounting Bracket (2 pieces)
V82100001-F1 2

-

-
