Φ60mm Smart LED Signalsäulen
LA6 Series

Dieses programmierbare Gerät vereinfacht die Bedienung, indem es 21 Farben und 11 Warnungen in einer Teilenummer konsolidiert. Zu den Funktionen gehören kontinuierliche, blinkende oder pulsierende Signalleuchten, eine Weboberfläche für eine einfache Einrichtung und vielseitige 24V DC und 100-240V AC Stromversorgungsoptionen.

  • Kontaktsteuerung
  • Signalsäule
  • Φ60
  • Dauerlicht / blinken / puls
  • Summer
  • 85db
  • Innen
  • IP65 (DC24V, kein Alarm)
  • IP54
  • Mehrfarbig (21 Farben)
  • Φ60mm Smart LED Signalsäulen LA6 Series
  • Integrierte Web-Oberfläche für schnelle und einfache Konfiguration
  • Beinhaltet 21 programmierbare LED-Farben
  • Ständiges Licht, Blinken oder Pulsieren
  • 24V DC und 100-240V AC (M2-Typ)
  • Klicken Sie hier, um die kostenlose Programmier-Software herunterzuladen.

Spezifikationen

Abmessungen Ø60mm
Nennspannung 24V DC
100-240V AC (nur WJ-Typ)
Funktionen Funktioniert in drei verschiedenen Anzeige-Modi:
Einzelanzeige
Zeitgesteuerte Anzeige
Impuls-gesteuerte Anzeige
Montage Direktmontage (TN, WJ-Typ)
Stahlpfosten-Montage (LJ-Typ)
Gehäusefarbe Off-white
Silber
Gehäusestil TN: Schraubenlose Klemmen
LJ: Pfosten mit Kabelanschluss
WJ: Direktmontage mit Kabelanschluss

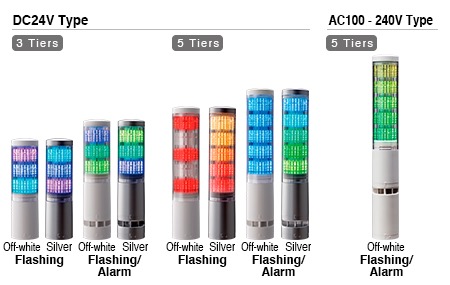

Stapelbare Ebenen 3 Ebenen
5 Ebenen
Modulfaben 21 Farben
Akustikstil 11 Alarmsignale verfügbar
Normen EMC-Richtlinie
RoHS-Richtlinie
UL 508
FCC
KC
Schutzart IP65
IP54 (mit Alarm)
Bemerkungen Kostenlos herunterladbare Anwendungssoftware
UL-anerkannte Komponenten (nur 24V-Typ)



Video

Um kostenlose Software von unserer exklusiven LA6-Webseite herunterzuladen, klicken Sie hier!

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

LA6-□DLJW□(Steel Pole & L-Bracket with Cable )  

LA6-□DLJW□(Steel Pole & L-Bracket with Cable )  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

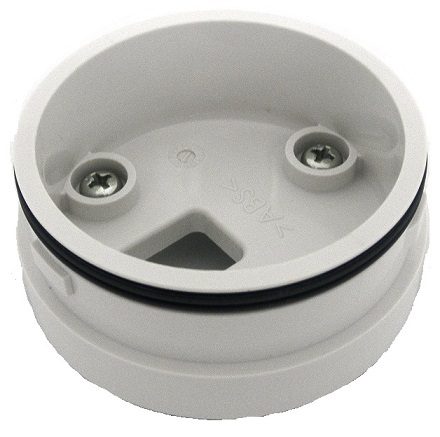

																Direct-mount Bracket : Off-white
B22202027-7F1 1

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

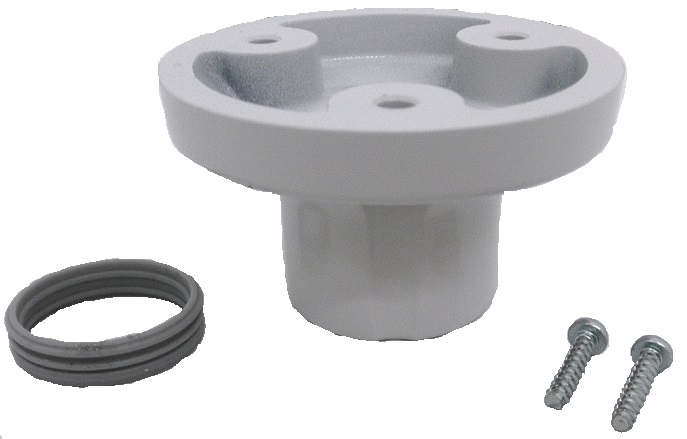

																Pole Bracket with O-ring : Off-white
B22210134-7F1 1

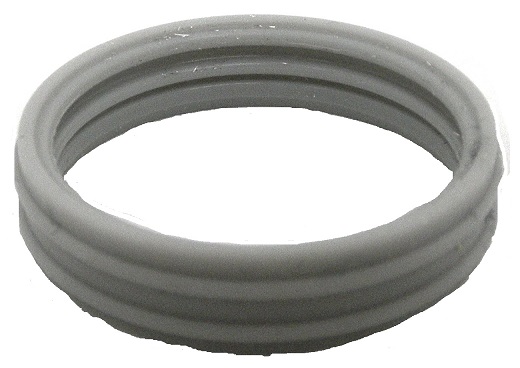

																Waterproof Ring
B25110047-F1 1

																Hexagonal Nut: M22
S33533110-222F1 2

																Flat washer: M22
S33642010-222F1 2
LA6-□□WJW□(Direct mount with cable connection)  

LA6-□□WJW□(Direct mount with cable connection)  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

																Direct-mount Bracket : Off-white
B22202027-7F1 1
LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

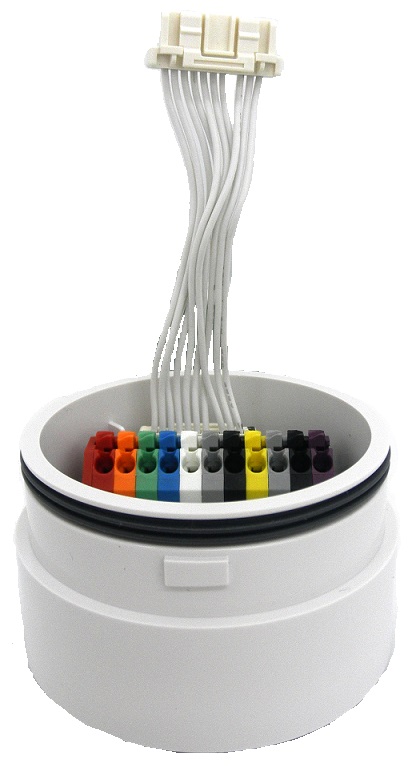

																Terminal Block Bracket : Off-white
B22202028-7F1 1
LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

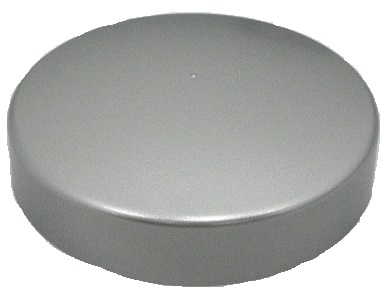

																Headcover: Silver
B31310001-9F1 1

																USB Cover: Silver
B22100071-9F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

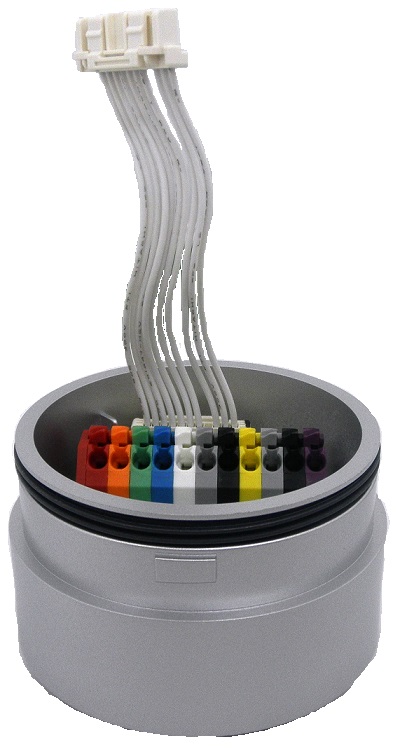

																Terminal Block Bracket: Silver
B22202028-9F1 1
