Blinkende Signalleuchte
GL10
Robustes Design für den Einsatz unter rauen Bedingungen, einschließlich der Nutzung an Baumaschinen, mit außergewöhnlicher Sichtbarkeit bei intensivem Sonnenlicht.
- Stromschalter
- CAN-Kommunikationssteuerung
- Φ100
- Signalleuchten
- Blitzen (Stroboskop)
- Außen
- Innen
- IP69K
- Rot
- Orange
- Grün
Produkteigenschaften
Umweltfreundliche Konstruktion
Überragende Vibrations- und Stoßfestigkeit
- Vibrationsfestigkeit 110m/s2
- Schlagfestigkeit 1,000m/s2
Widerstandsfähig gegen Staub und Wasser
- IP69K-Konstruktion für verbesserte Staub- und Wasserbeständigkeit
- Geeignet für Hochtemperatur- Hochdruck- und Dampfstrahlreinigung
>>Wasser dichtigkeits test video
Überragende Vibrations- und Stoßfestigkeit
- Vibrationsfestigkeit 110m/s2
- Schlagfestigkeit 1,000m/s2
Widerstandsfähig gegen Staub und Wasser
- IP69K-Konstruktion für verbesserte Staub- und Wasserbeständigkeit
- Geeignet für Hochtemperatur- Hochdruck- und Dampfstrahlreinigung
>>Wasser dichtigkeits test video
Beständig gegen Temperatur- und Feuchtigkeitsschwankungen
Betriebsumgebungstemperatur -40 bis +85℃
Belüftungsfunktion verhindert Beschlagen durch Kondensation
Beständig gegen Temperatur- und Feuchtigkeitsschwankungen
Betriebsumgebungstemperatur -40 bis +85℃
Belüftungsfunktion verhindert Beschlagen durch Kondensation
Entspricht verschiedenen internationalen Standards, einschließlich EMV (elektromagnetische Verträglichkeit): ISO13766-1 und Umwelttests: ISO16750, geregelt für Fahrzeuge

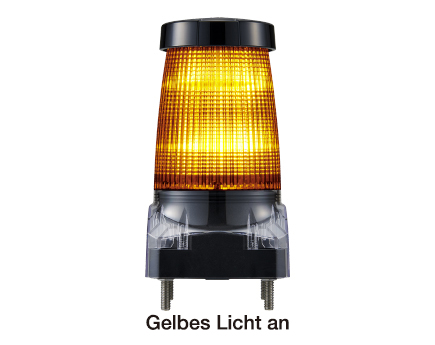

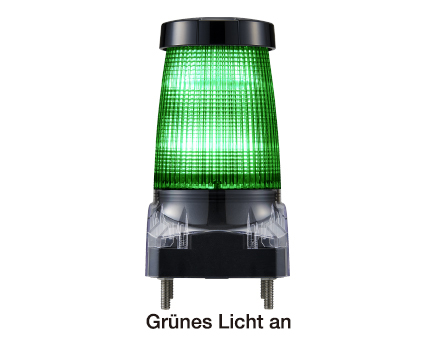

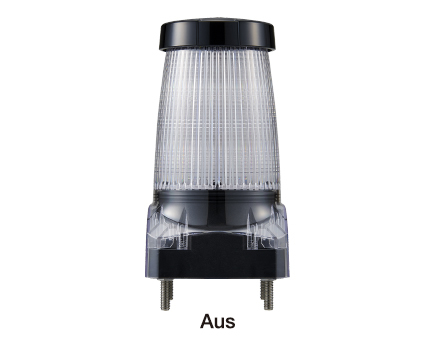

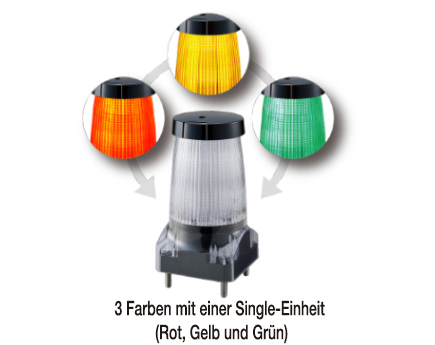

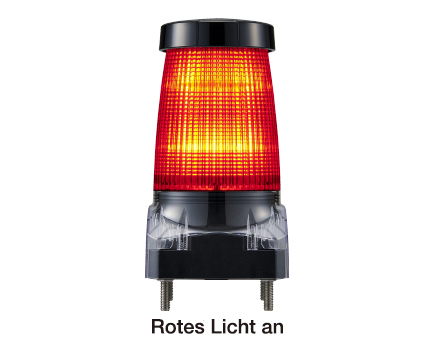

3 Farben mit einer Single-Einheit
- Betriebszustände können durch Kombination von 3 Lichtfarben und unterschiedlichen Blinkmustern signalisiert werden.
- Für jede Farbe können unterschiedliche Blinkmuster zugewiesen werden, um Personen mit Farbsehschwächen zu unterstützen.encies
*Die oben genannten 3 Blinkmuster sind für spannungsgesteuerte Modelle vorkonfiguriert und festgelegt
*13 Blinkmuster können für CAN-Kommunikationsmodelle konfiguriert werden
2 Steuerungsoptionen verfügbar
CAN-Kommunikationssteuerung
- Kompatibel mit SAE J1939; CAN-Kommunikationsprotokoll. Ideal für Baumaschinen
- Über die Kommunikationssteuerung können 13 Arten von Blinkmustern und 4 Dimmstufen konfiguriert werden.
- Status von Lichtfarbe und Blinkmuster kann über die CAN-Kommunikation erfasst und überwacht werden.
- Automatische Erkennung und Verbindung mit 250 kbps/500 kbps
Standard-Spannungsregelung
- Standard-Spannungsregelung
- Nicht-Kommunikationstyp, gesteuert mit Standardspannungsanwendung
- 3 Blinkmuster sind fest und für eine optimale Statusanzeige in den Farben Rot, Gelb und Grün vorkonfigurie
*Die Statuserfassungsfunktion wird für dieses Modell nicht unterstützt

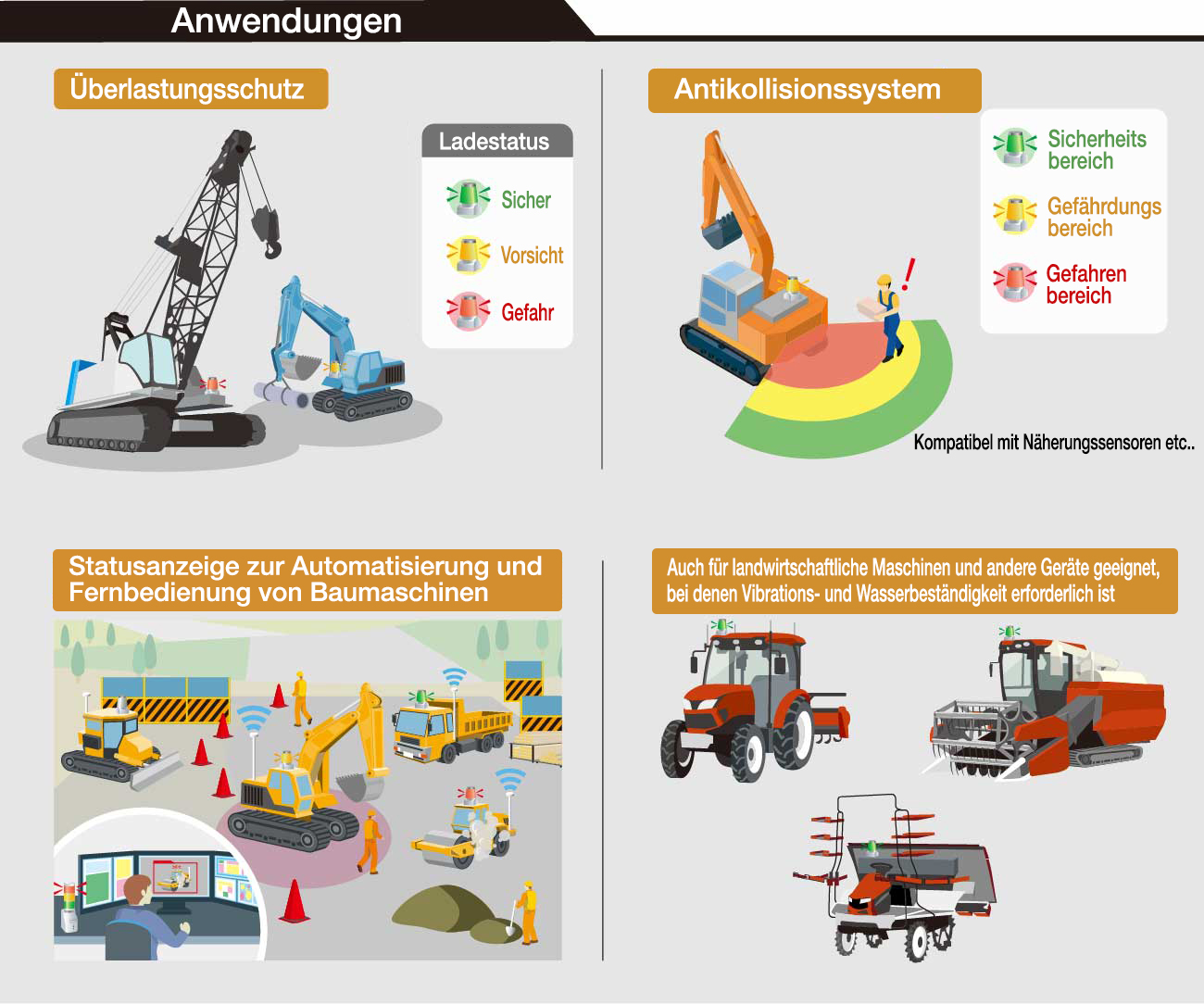

Anwendungen

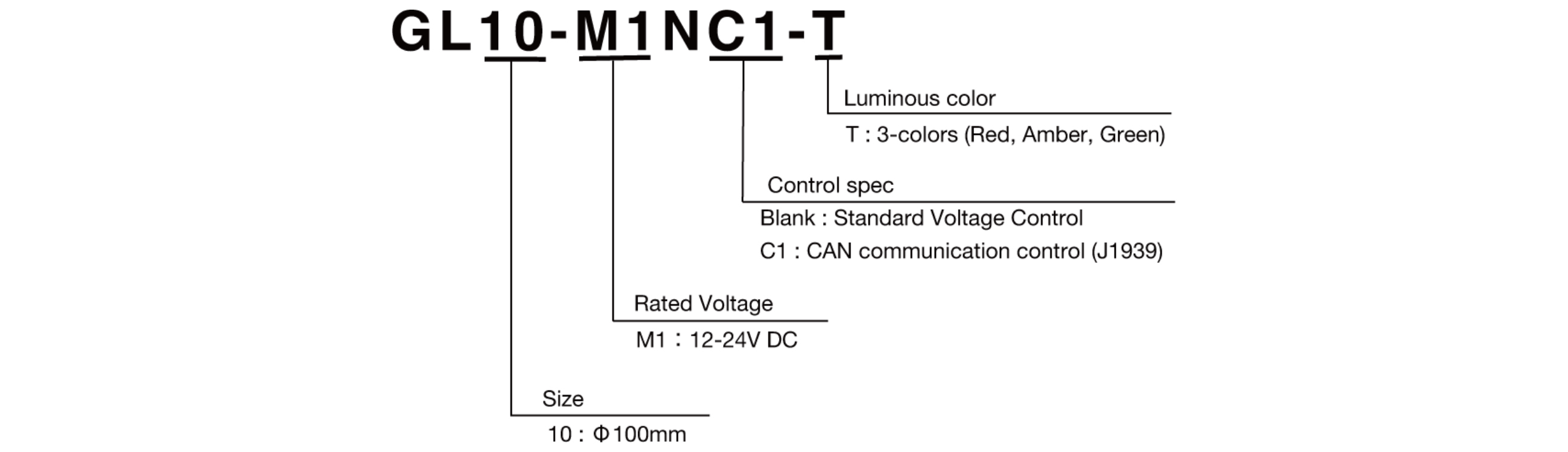

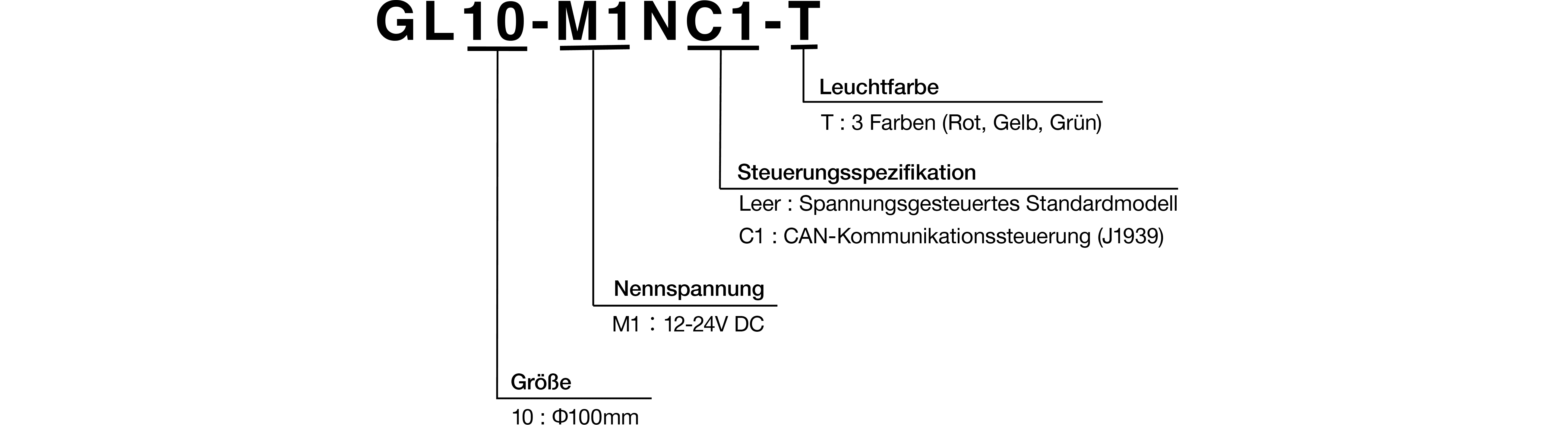

Konfiguration der Modellnummer
How to Order
Product List
Model | Rated Voltage | Luminous color | Control spec | Flash pattern |
---|---|---|---|---|
GL10-M1NC1-T | 12V-24V DC | 3 colors (Red, Amber, Green) |
CAN communication control (J1939) |
Selectable from 13 patterns |
GL10-M1N-T | Standard Voltage Control | Red : Triple flash Amber : Double flash Green : Firefly flash pattern [ Slow (single) flash ] |
