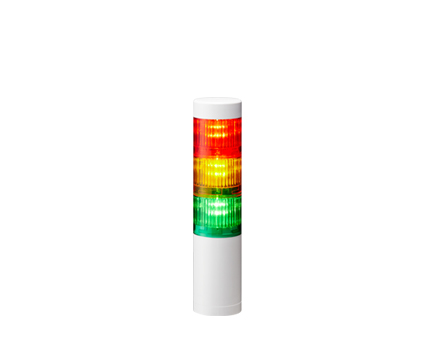

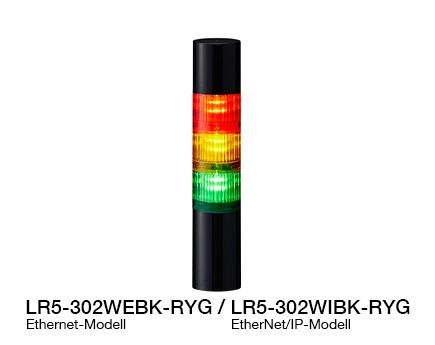

Φ50 Signalsäule (Ethernet-Kommunikation)
LR5-LAN

Diese Signalsäule ist für die Verbindung mit Industrie-PCs und SPS über LAN konzipiert und ermöglicht die Steuerung über Ethernet-Kommunikation. Durch die Unterstützung gängiger Protokolle wie HTTP und Modbus/TCP gewährleistet sie eine einfache Bedienung.

Veröffentlichungsdatum: März 2025.

  • Ethernet
  • Signalsäule
  • Φ50
  • Dauerlicht
  • Blinken
  • Summer
  • Innen
  • IP64
  • IP54
  • Rot
  • Orange
  • Grün
  • Blau
  • Weiß
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN
  • Φ50 Signalsäule (Ethernet-Kommunikation) LR5-LAN

Einfache Konfiguration und Signalisierung durch direkte LAN-Steuerung

Bisher
Industrie PC oder PLC-gesteuertes System mit digitaler Ausgangskarte.

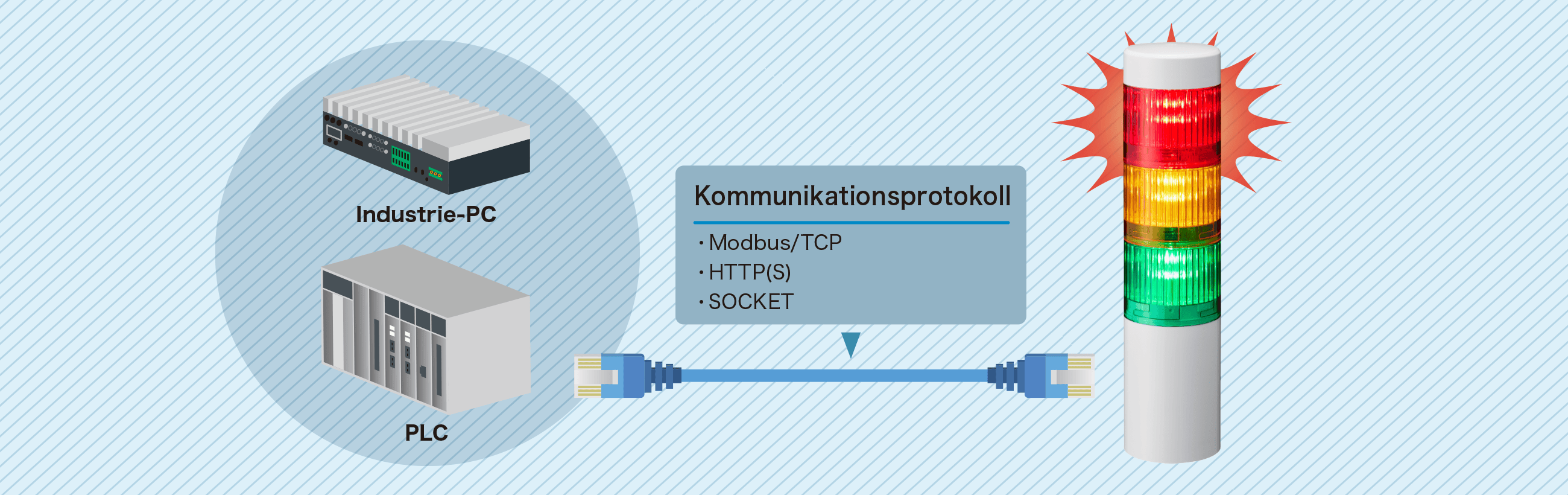

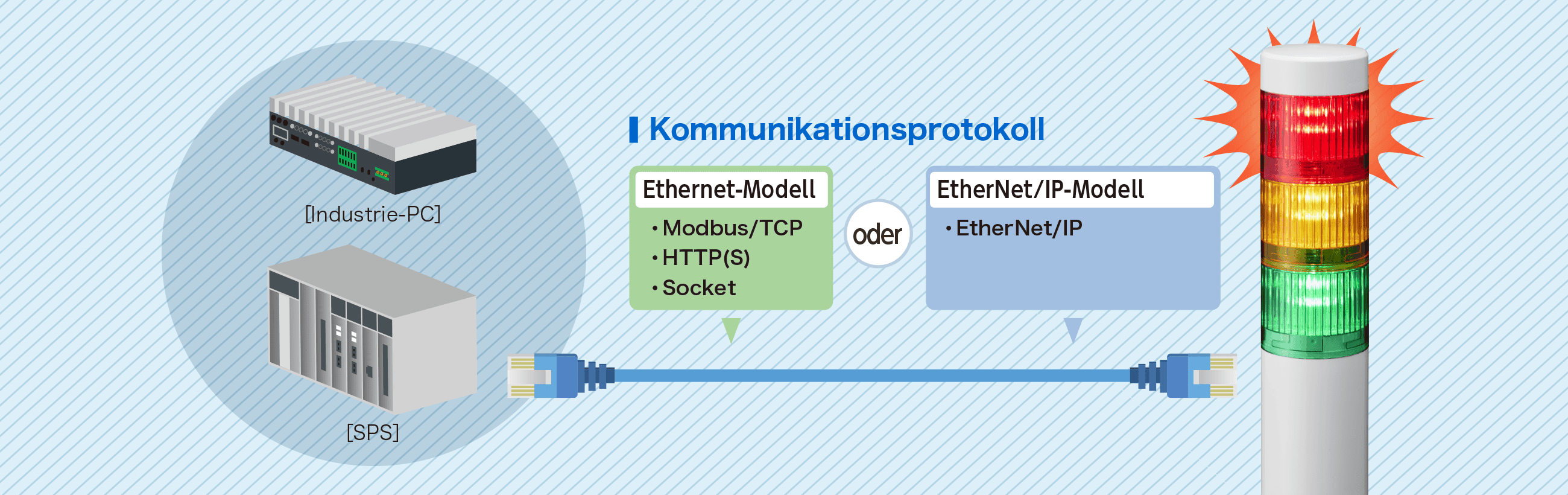

Mit LR5 LAN
Direkte Steuerung von Signalen über HTTP(S) oder Modbus /TCP. Zusätzliche digitale Ein-/Ausgangskarten entfallen.
Einfache Verbindung mit PC/PLC über Ethernet.

Anwendungsfälle

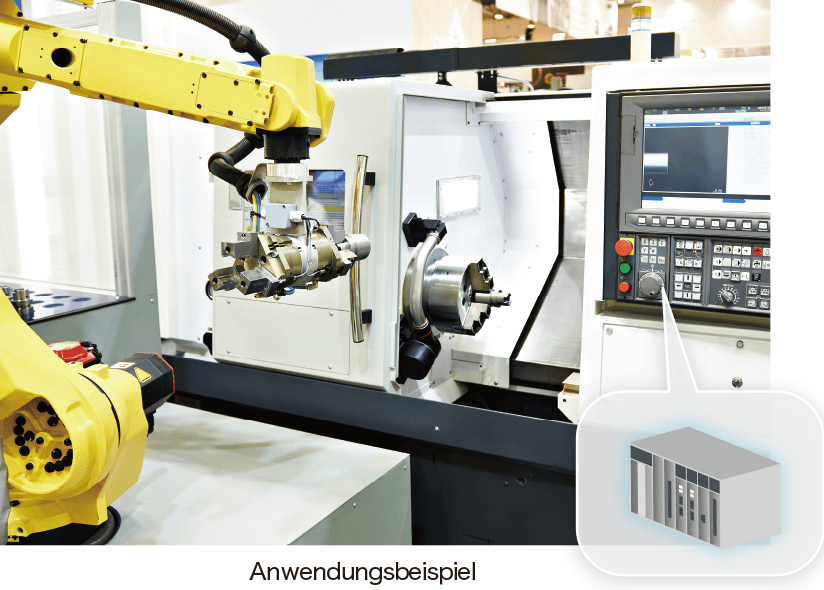

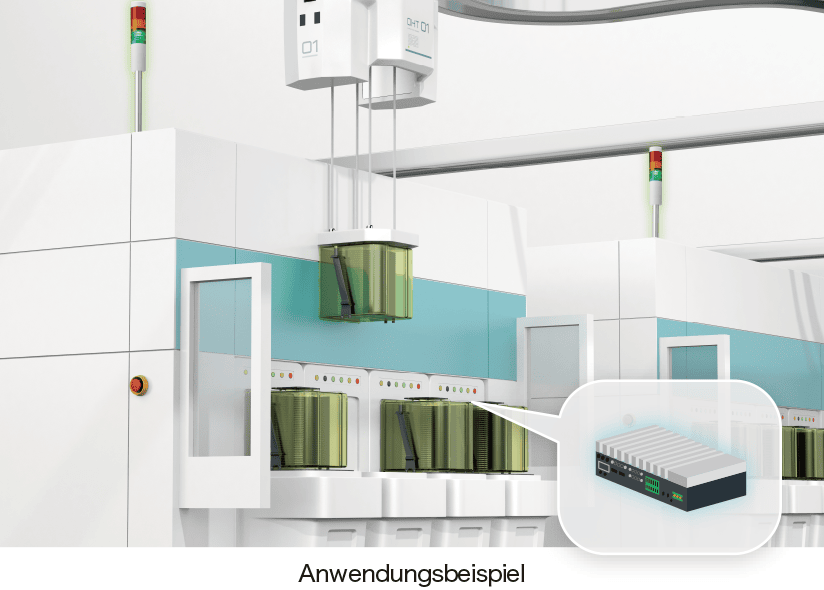

Steuerung mit Industrie-PC/PLC

Durch direkte Kommunikation via Ethernet zwischen Industrie-PCs/SPS können bis zu 6 digitale Ausgänge pro Signalsäule freigegeben werden.

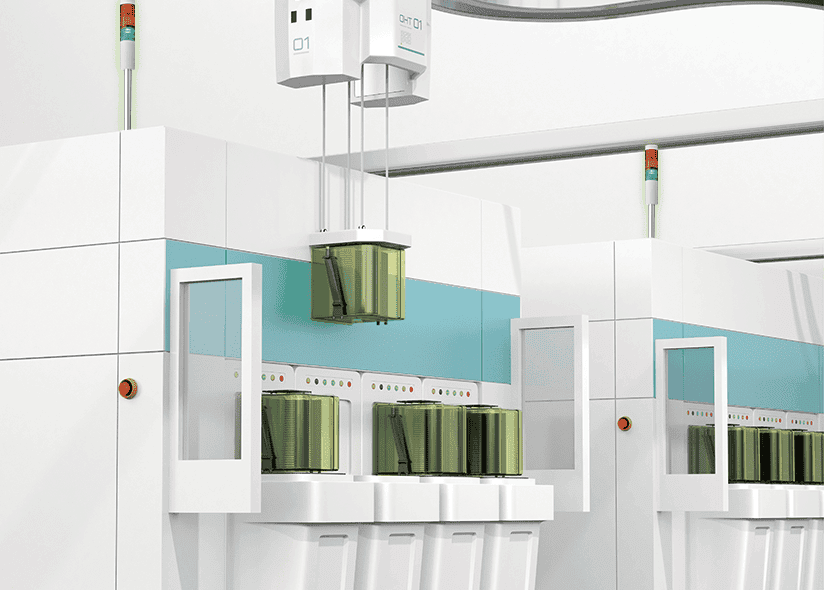

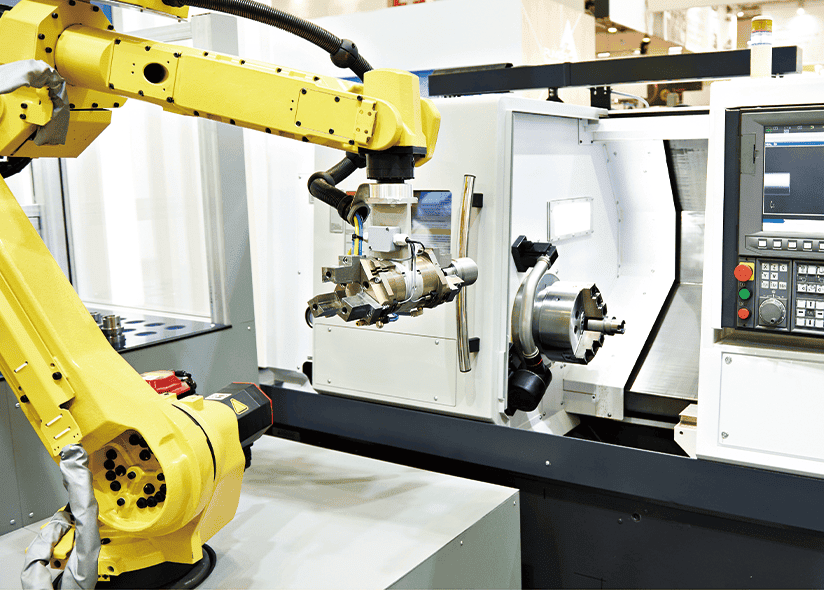

Anwendungsbeispiel Anwendungsbeispiel

Meldung an zentrale Systeme

SCADA- und Produktionsmanagementsysteme können den Status und Warnungen mithilfe standardisierter Protokolle anzeigen. Durch die Visualisierung von Warnungen mit optischen Signalgebern können Informationen schneller erfasst und Fehler vermieden werden.

Beispiel Beispiel

Einfaches Software-Design

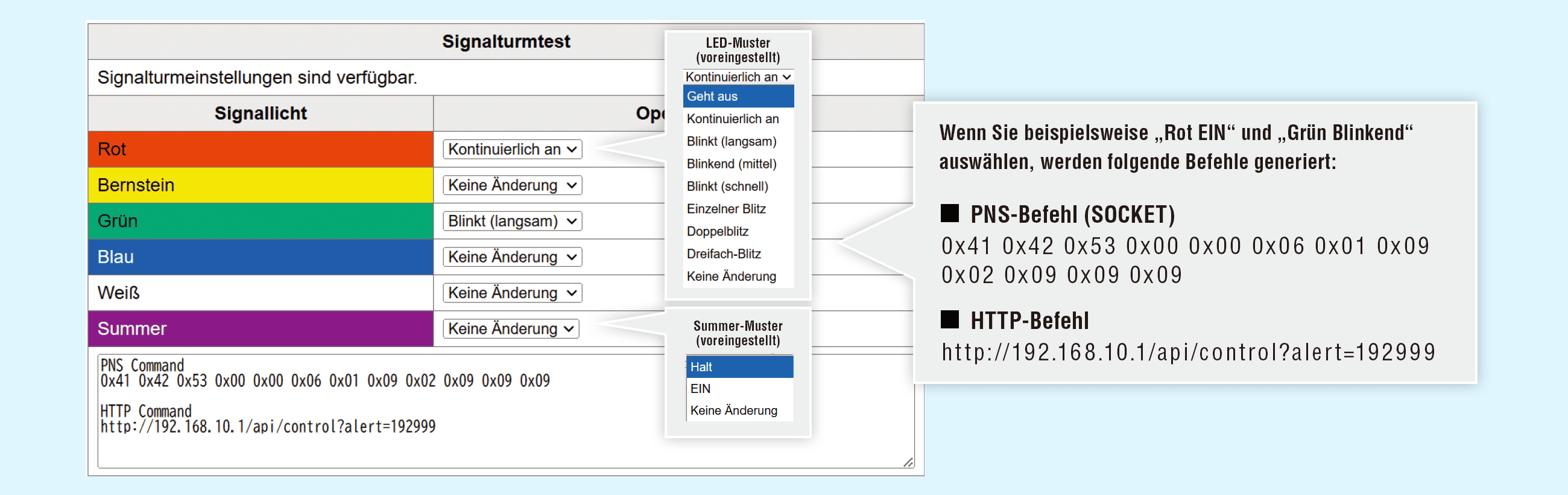

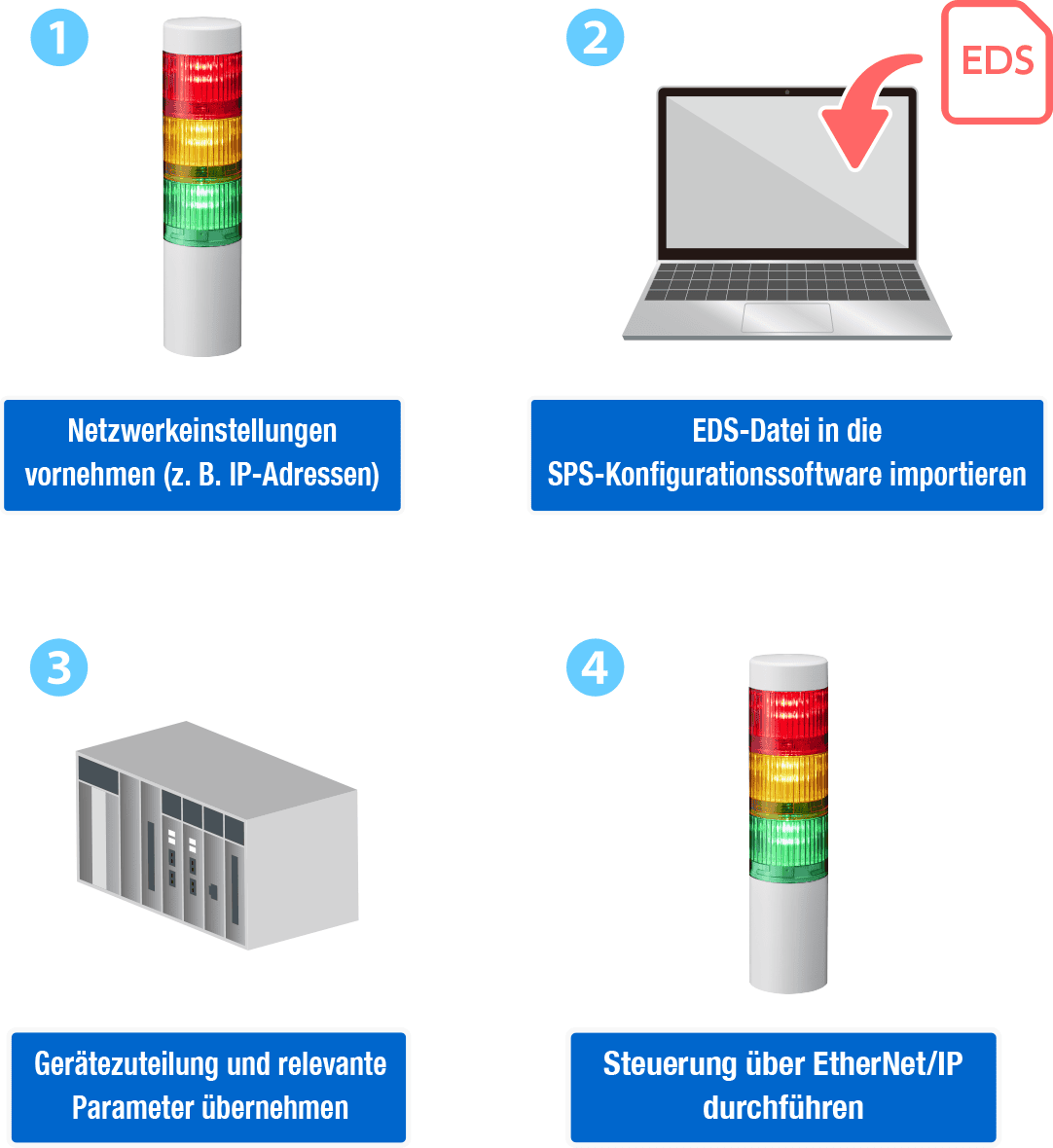

Konfiguration

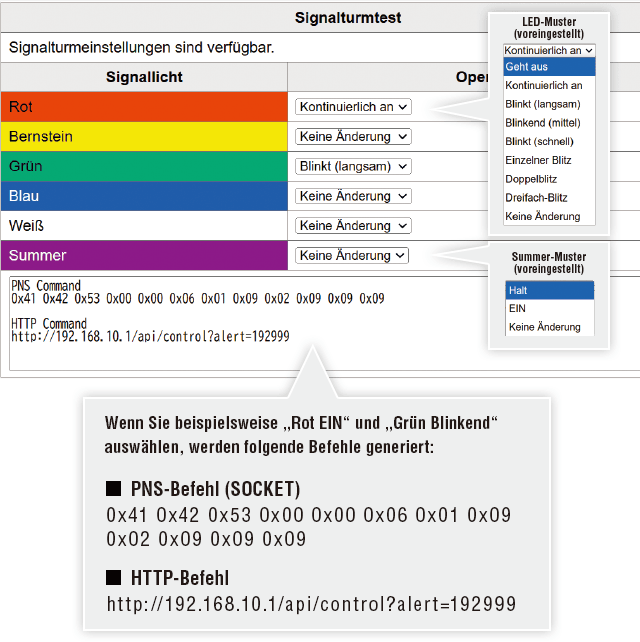

Nach Anmeldung der LR5 LAN über einen Webbrowser können die frei wählbaren Signalisierungsstati (z.B. „kontinuierlich blinkend“) einfach per Drop-Down ohne jeglichen Programmieraufwand zugeordnet werden.

Beispiel-Quellcode

Beispiel-Quellcode für den Betrieb des LR5-LAN ist auf der Produktwebseite verfügbar. Unterschiedliche Programmiersprachen für Windows® und Linux werden bereitgestellt, damit Sie in Ihrer bevorzugten oder projektspezifischen Sprache testen können.

Umfangreiche Leuchtmuster

Es sind 7 voreingestellte Muster verfügbar. Da die Leuchtmuster ausschließlich durch HTTP-Requests gesteuert werden, entfallen die Einstellungen in der SPS.

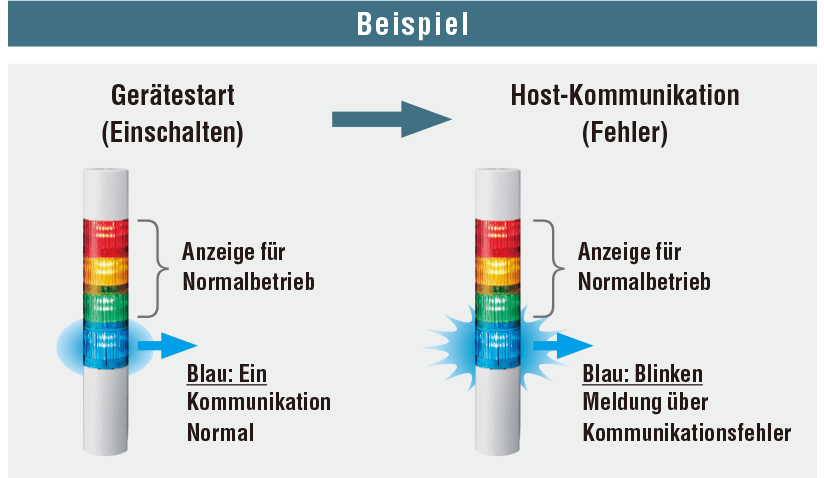

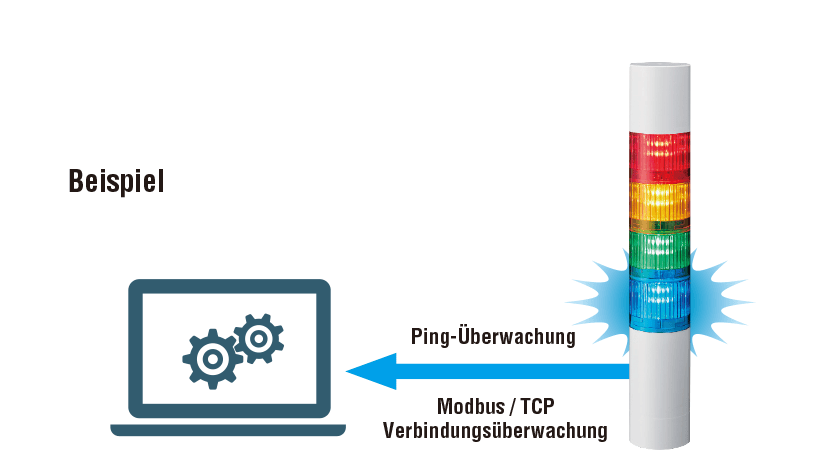

Überprüfung der Host-Verbindung

Wird die Verbindung unterbrochen, gibt die LED-Einheit ein Signal aus, duch das ein Host-zu-Host-Ping-Monitoring ermöglicht wird.

Beispiel Beispiel

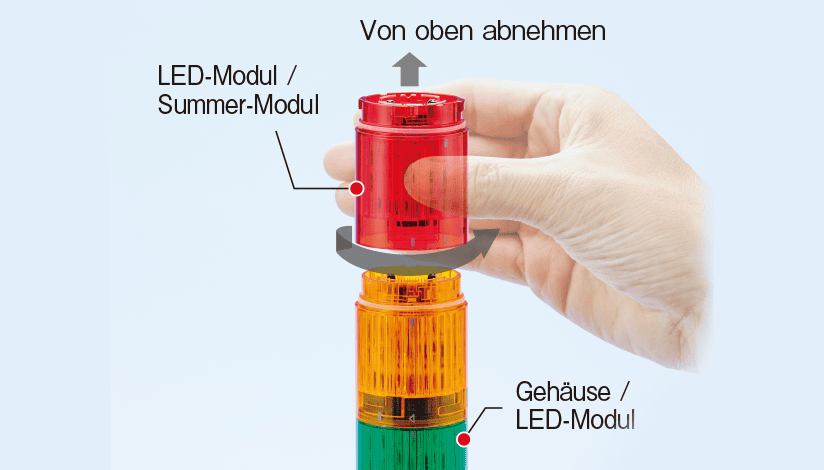

Keine Verdrahtung notwendig

Reduzierung des Installationsaufwands

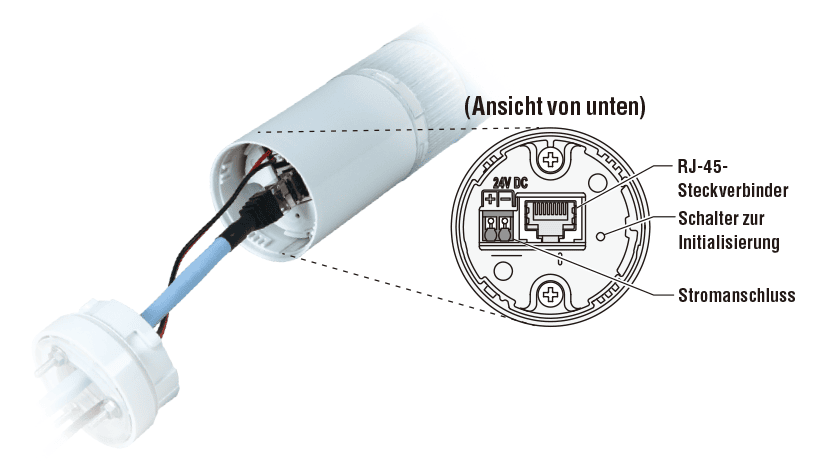

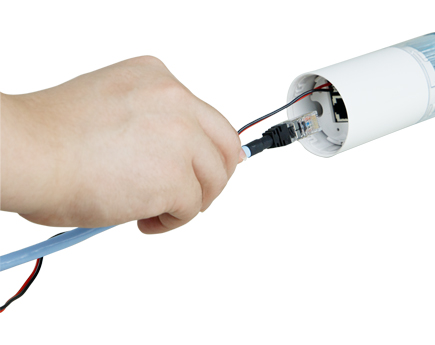

Die Stromversorgung erfolgt mit 24V DC und die Signalsäule wird über einen RJ-45-Steckverbinder mit einem LAN-Kabel gesteuert. Es ist keine Verdrahtung erforderlich.

(Ansicht von unten)

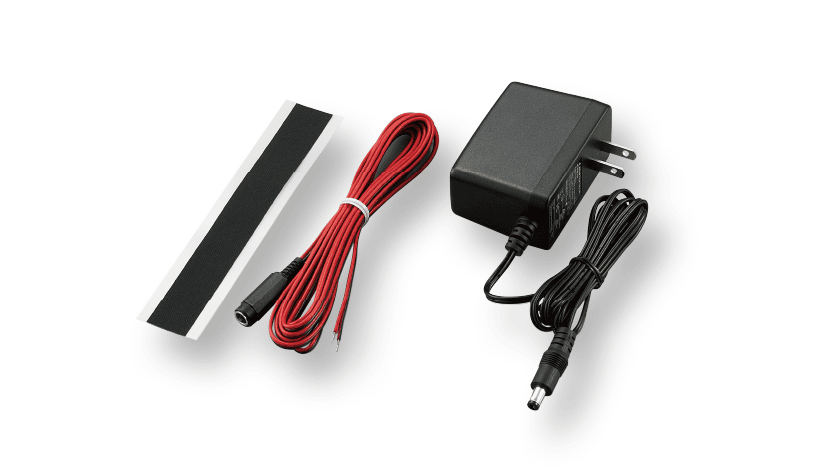

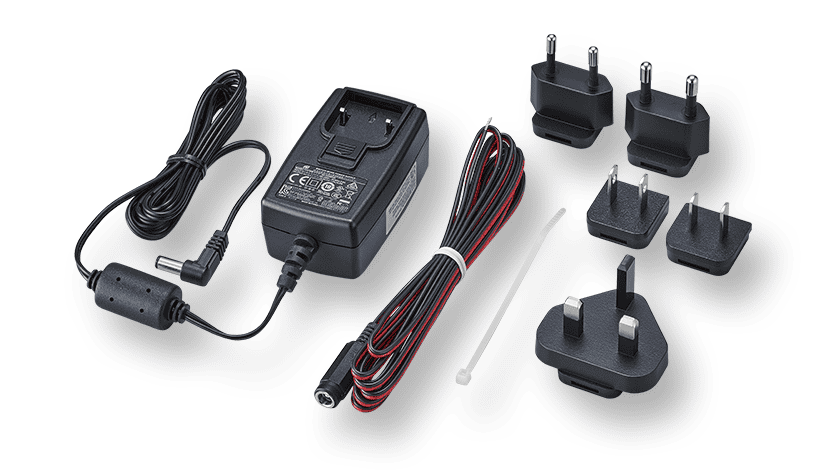

Optionales Zubehör für einfache Installation

Durch die Verwendung des optionalen ADP-001C-Netzteils kann die Stromversorgung auch über eine 220V-Steckdose erfolgen, falls keine native 24V-Versorgung möglich ist.

Stromversorgung

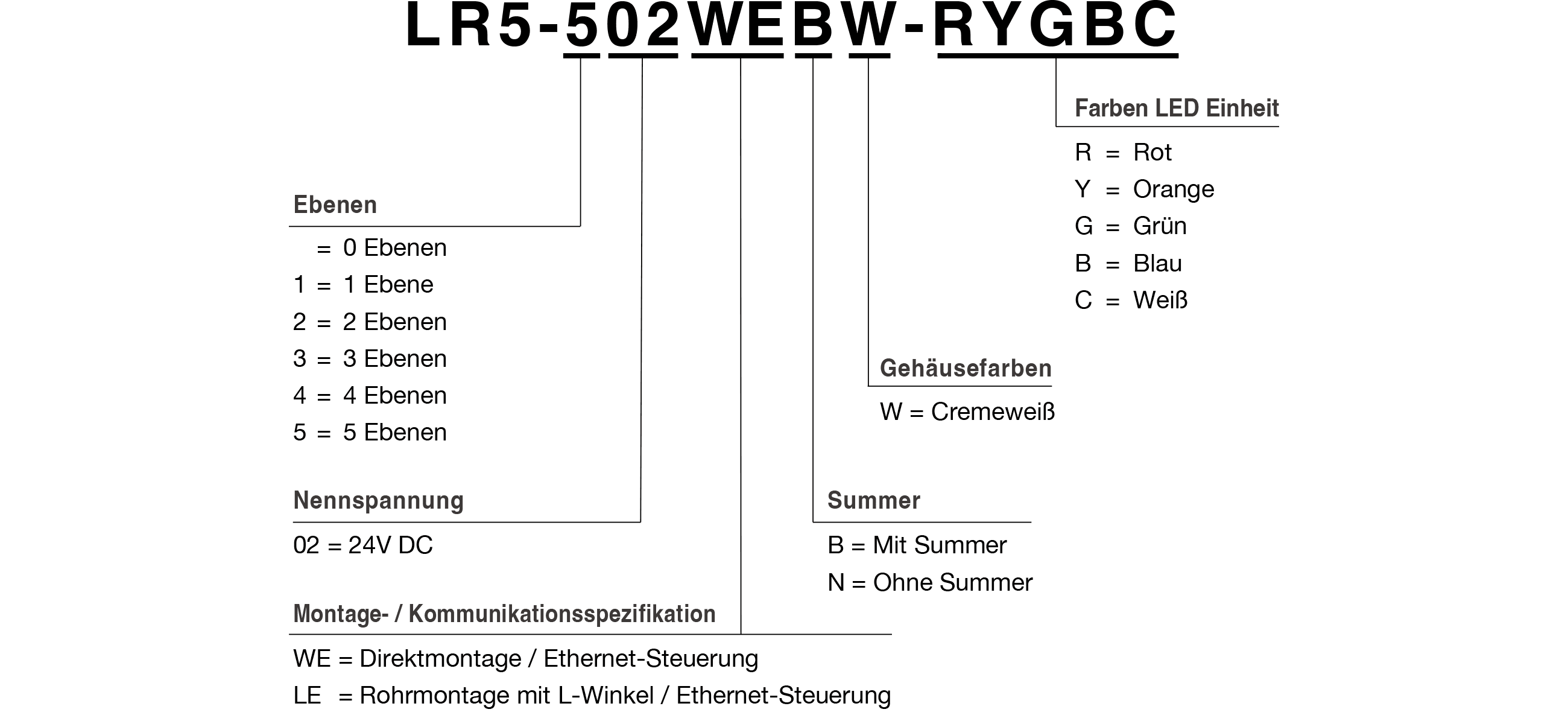

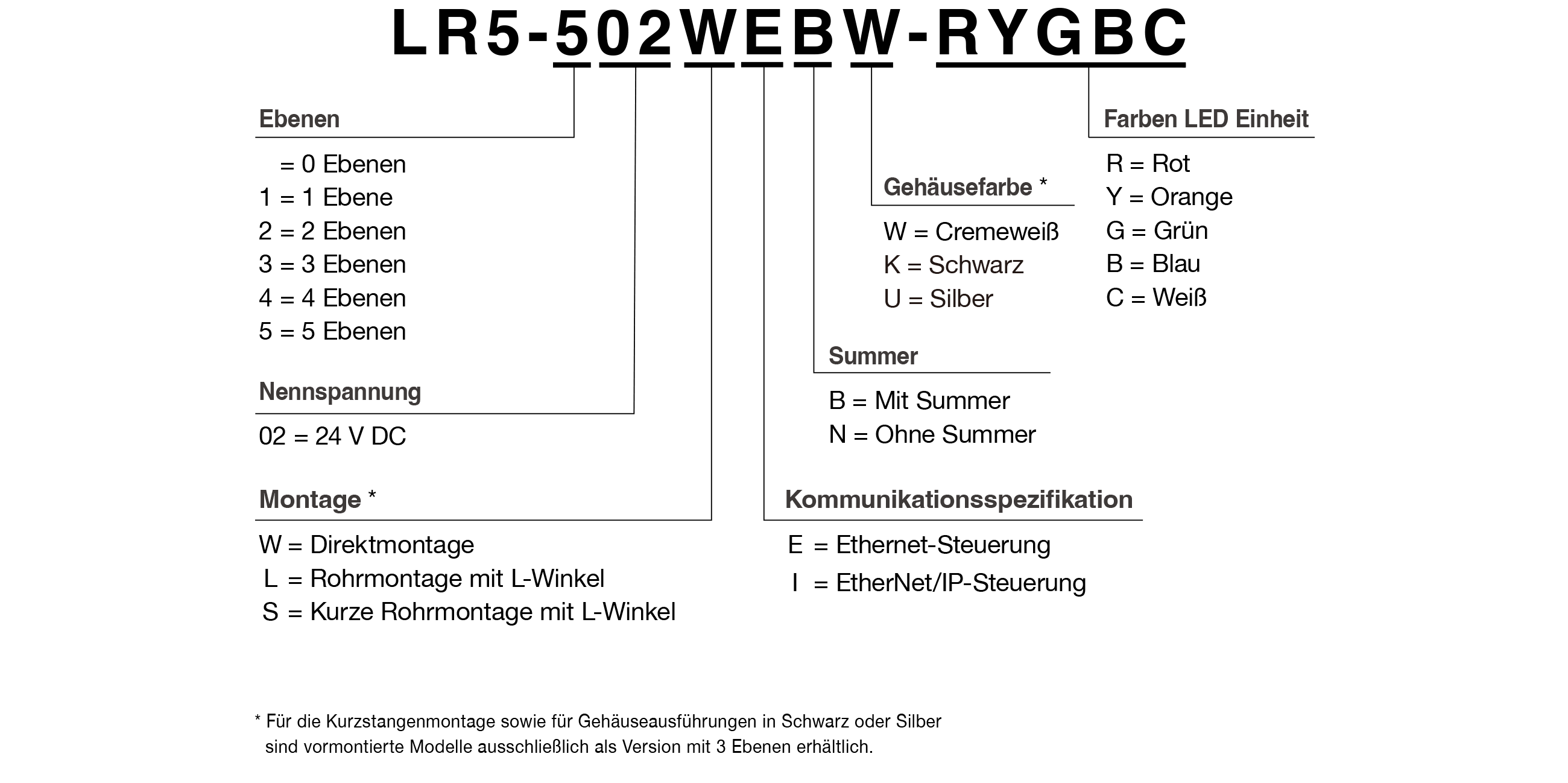

Modellcode

Modellcode

Produktliste

  • Benutzerdefinierte Farbkonfigurationen verfügbar.
  • Rohrhalterungen werden nicht separat verkauft.

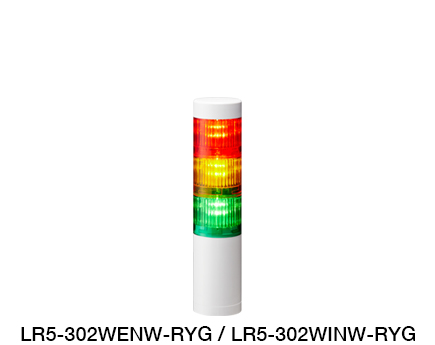

Direktmontage mit 3-Punkt-Schraubbefestigung

Modellcode Ebenen Nennspannung Montage Kommunikationsspezifikation Summer WD-Sender kompatibel
(WDT-5LR-Z2)

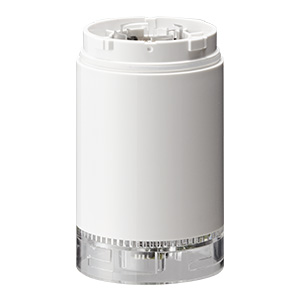

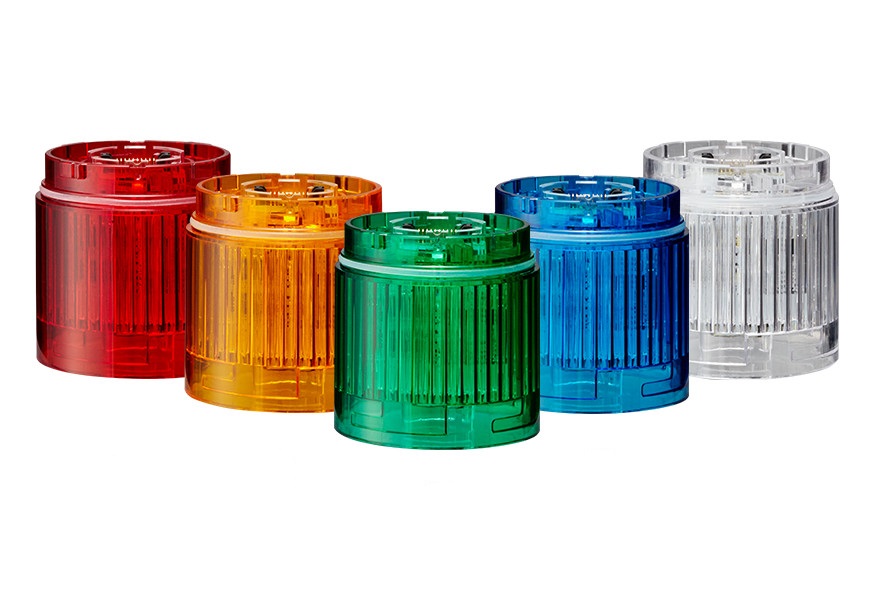

Gehäusefarben Farben LED Einheit

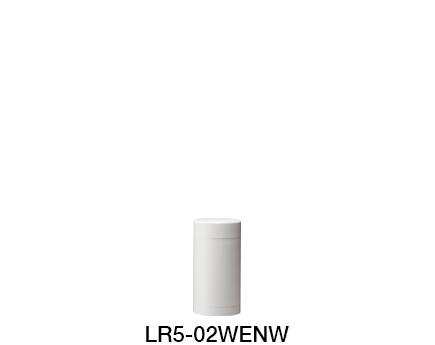

LR5-02WENW 0 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Nur Gehäuseeinheit
LR5-102WENW-R 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot
LR5-102WENW-Y 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Orange
LR5-102WENW-G 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Grün
LR5-202WENW-RY 2 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange
LR5-202WENW-RG 2 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Grün

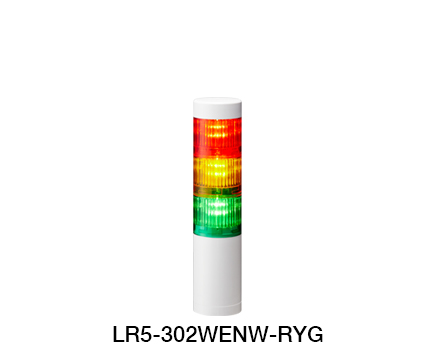

LR5-302WENW-RYG 3 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün
LR5-402WENW-RYGB 4 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau
LR5-502WENW-RYGBC 5 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß
LR5-102WEBW-R 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot
LR5-102WEBW-Y 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Orange
LR5-102WEBW-G 1 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Grün
LR5-202WEBW-RY 2 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange
LR5-202WEBW-RG 2 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Grün

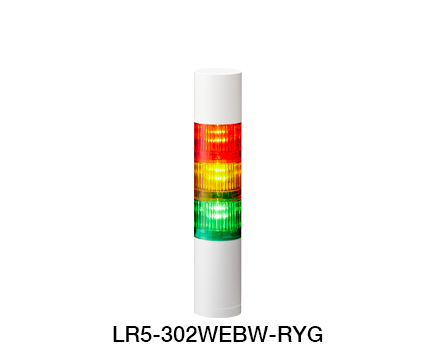

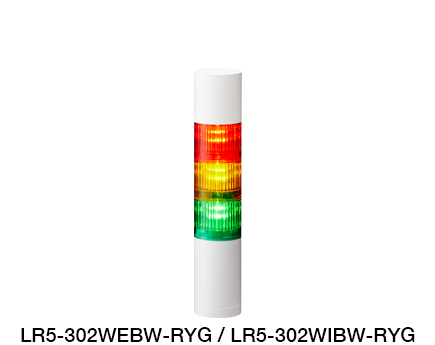

LR5-302WEBW-RYG 3 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün
LR5-402WEBW-RYGB 4 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau
LR5-502WEBW-RYGBC 5 24V DC Direktmontage mit 3-Punkt-Schraubbefestigung Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß

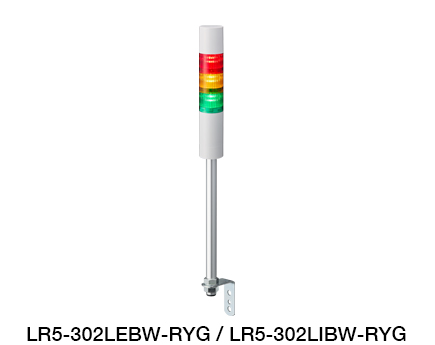

Rohrmontage mit L-Winkel

Modellcode Ebenen Nennspannung Montage Kommunikationsspezifikation Summer WD-Sender kompatibel
(WDT-5LR-Z2)
Gehäusefarben Farben LED Einheit

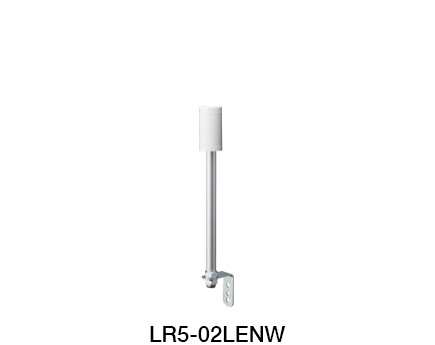

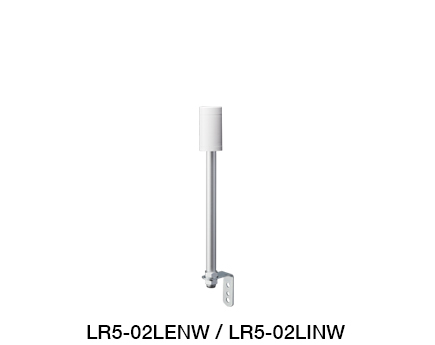

LR5-02LENW 0 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Nur Gehäuseeinheit
LR5-102LENW-R 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot
LR5-102LENW-Y 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Orange
LR5-102LENW-G 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Grün
LR5-202LENW-RY 2 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange
LR5-202LENW-RG 2 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Grün
LR5-302LENW-RYG 3 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün

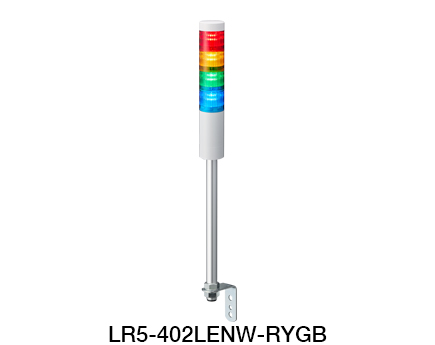

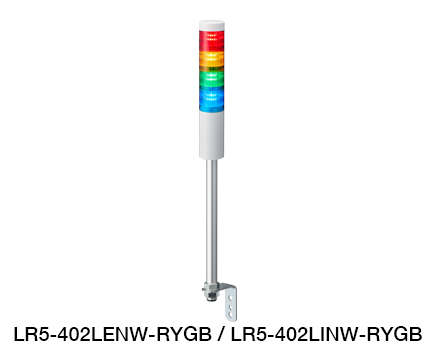

LR5-402LENW-RYGB 4 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau
LR5-502LENW-RYGBC 5 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Kein Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß
LR5-102LEBW-R 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot
LR5-102LEBW-Y 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Orange
LR5-102LEBW-G 1 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Grün
LR5-202LEBW-RY 2 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange
LR5-202LEBW-RG 2 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Grün

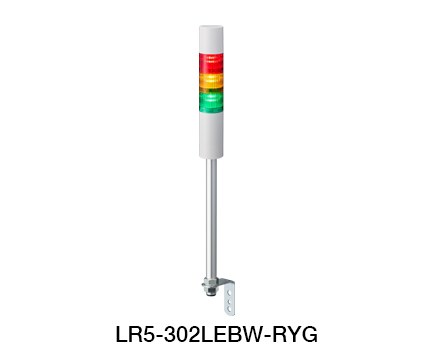

LR5-302LEBW-RYG 3 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün
LR5-402LEBW-RYGB 4 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau
LR5-502LEBW-RYGBC 5 24V DC Rohrmontage mit L-Winkel Ethernet-Steuerung Mit Summer Unterstützt Cremeweiß Rot, Orange, Grün, Blau, Weiß

Tabelle zur Kompatibilität von Optionen

Optionales Zubehör LR5-E-□ LR5-BW WDT-5LR-Z2 SZK-002W SZW-001W SZW-002W SZK-001U SZ-010 SZL-001 ADP-001C
Direkte Montage
Rohrmontage

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

2D-CAD / 3D-CAD

Produktspezifikationen

LR5-LAN  

LR5-LAN  

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

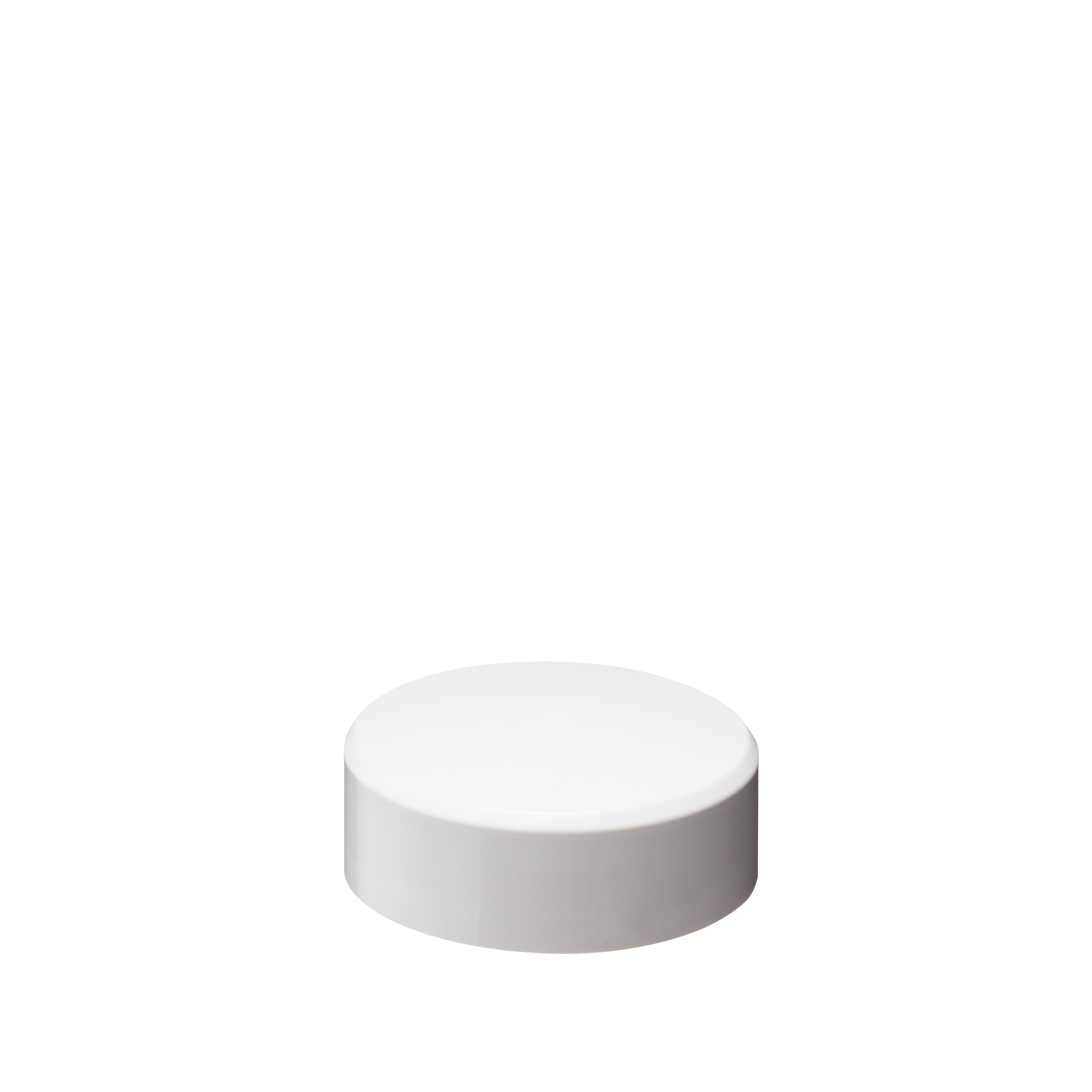

																Headcover: Off-white
B32310071-7F1 1

																O-ring (5 pieces)
B25110066-F1 2-7: Depends on the number of tiers.

																Filter Sheet (5 pieces)
B25310067-5F1 1-5: Depends on the number of tiers.
