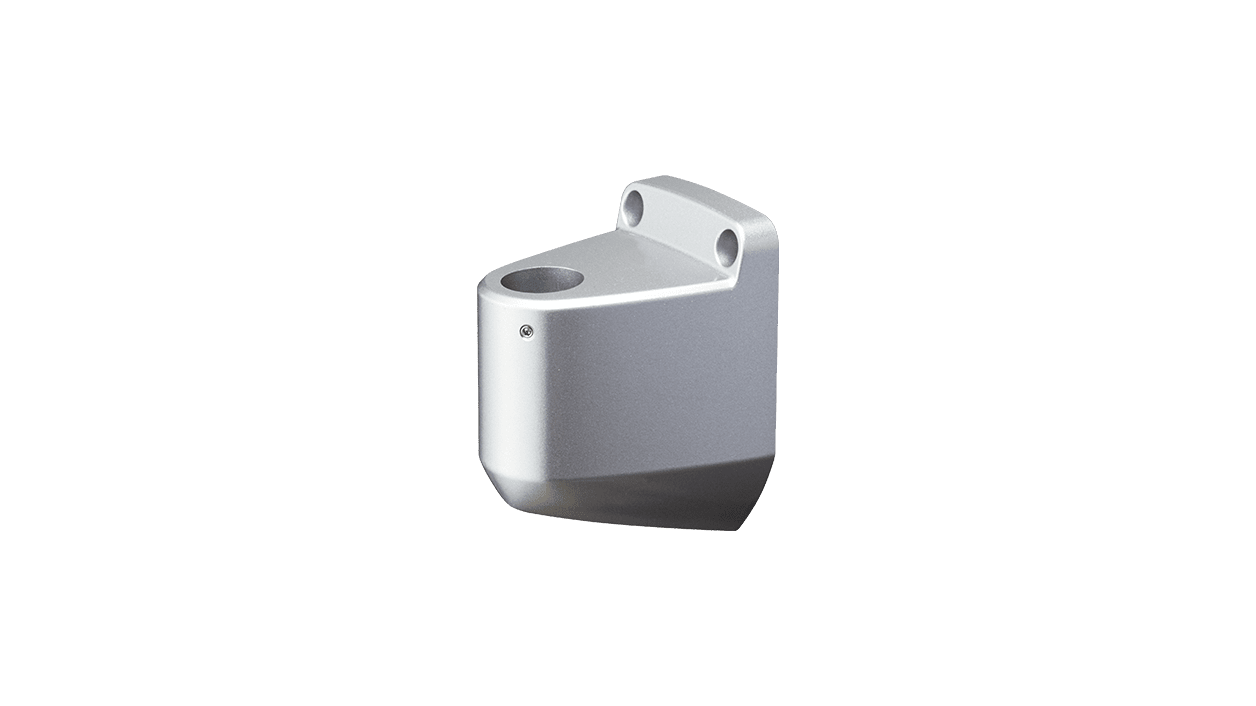

Wandhalterung
SZK-001U
Die SZW-001U Wandhalterung ist für den Innenbereich konzipiert und bietet eine stabile Montage für kompatible Masten und Signalsäulen. Sie verfügt über einen IP20-Schutz und besteht aus robustem ADC12-Material, was eine zuverlässige Befestigung gewährleistet.
- Optionen
- Innen
- IP20(mitProdukt)
Produkteigenschaften

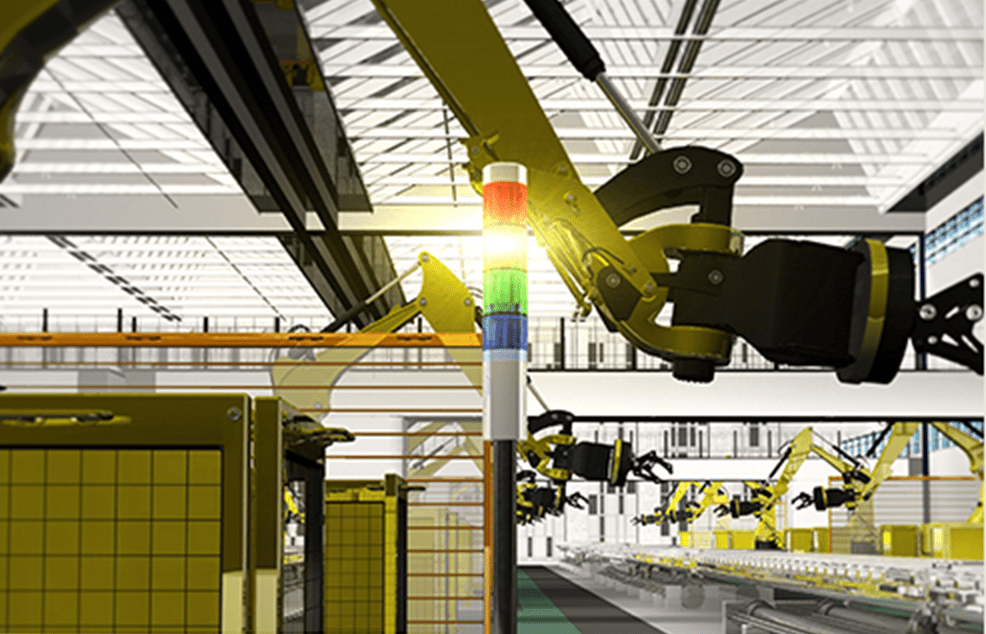

Montagebild

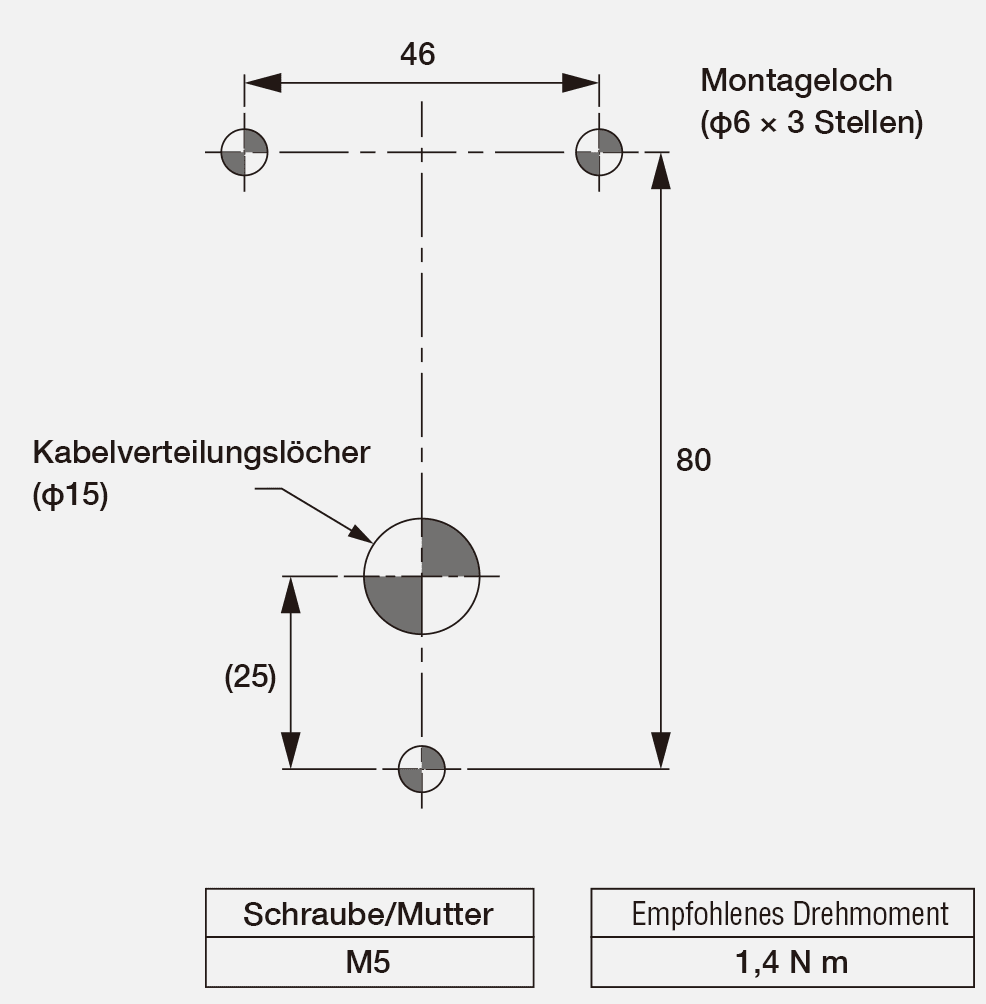

Montagedimensionen Zeichnung (Einheit: mm)
Spezifikationen
ABMESSUNGEN | - L: 55mm - B: 72mm - H: 90mm |
GEHÄUSEMATERIAL | - ADC12 (Aluminium-Druckguss) |
GEHÄUSEFARBE | - Silber |
GEWICHT | - 0,19kg (±10%) |
KOMPATIBLE MODELLE | - LR4-LJ/PJ/QJ - LR5-LJ/PJ/KT - LR6-LJ/PJ/QJ - LR7-KT |
KOMPATIBLE STANGEN | - POLE22-0100AN - POLE22-0300AN - POLE22-0500AN - POLE22-0800AN - POLE22-1000AN - POLE22-0100AT - POLE22-0300AT - POLE22-0500AT - POLE22-0800AT - POLE22-1000AT |
INSTALLATIONSBEDINGUNGEN | - Nur für den Innenbereich - Empfohlenes Drehmoment: 1,4 Nm |
SCHUTZKLASSE | - IP20 (mit angebrachtem Produkt) |
INHALT | - Inbusschraube (2 Stk.) |
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
Produktspezifikationen
