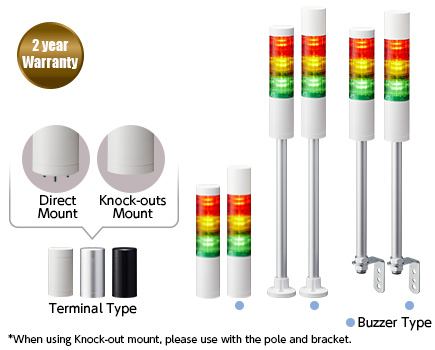

50mm-LED-Signalturmleuchten
LR5
50mm-LED-Signalturmleuchten
Signalturmserie der neuen Generation mit ultrahellen LEDs, modularem Design und einer großen Auswahl von Optionen für selbst größte Herausforderungen.
Azure function description

Produktmerkmale


  • Lichtglas mit neuem Design, verbesserte Modulbauweise mit hellem, gleichmäßigem Licht für Sichtbarkeit aus größeren Entfernungen.

  • Überarbeitetes, ganzumschlossenes Tonmodul, lang-anhaltender Wasser- und Staubschutz, hohe Lautstärke und omnidirektionale Schallausbreitung. (LR5 DC12V: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB bei 1m Abstand)

  • Modulares "Dreh-und-Einrast"-Design für mühelose individuelle Anpassung und Konfigurierung der LED-Einheiten und Tonmodule.

  • Schlankes, elegantes Design bei robuster Bauweise für hohe Leistungsstärke in rauer Umgebung, ausgelegt auf Schutzklasse IP65.

  • Standardgehäusefarbe: cremefarben Silberne und schwarze Gehäuse sind nur als Komponenten verfügbar (nur DC 24V).

  • Haupteinheit mit Klemmleiste verfügbar als Komponente in cremefarben, silber oder schwarz (LR5-WT & LR5-KT – nur DC 24V). Für weitere Details hier klicken.

  • Vier Montageoptionen: Direktmontage, Stangenmontage mit L-Halterung, Stangenmontage mit Rundhalterung, Stangenmontage mit Klapphalterung (nur cremefarben).

  • Verfügbar in DC 12V (Extraausstattung) und DC 24V.

  • Verfügbar mit klarem Lichtglas (Zusatzausstattung).




LR_spec




Technische Daten

Umgebungstemperatur Betrieb-20℃ - +50℃
Betriebsfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
Lagertemperaturbereich-30℃ - +60℃
Lagerfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
BefestigungsortVerwendung im Innenbereich
MontagerichtungAufrechte Position
Schutzklasse*1IP65(IEC 60529) / NEMATYP 4X, 13
UmgebungsbedingungenAufrechte Position
IsolationswiderstandÜber 1MΩ bei DC500V zwischen Stromeingangsleitung und Gehäuse
StehspannungAC 500V für 1 Minute zwischen Klemmen und Gehäuse ohne Beschädigung der Isolierung (M2: AC 1500V für 1 min.)
Blinktakt60 ±2 Blinks / min
SchallpegelLR5Typ. 85dB  LR5 DC12VTyp. 80dB
Lautstärkereduzierung*2ab. -10dB Reduzierung
UmgebungsbedingungenSignalton Nr. 4 (Zischen) aus allen Richtungen bei 1m Abstand
Summerton4 Muster*2 Nr.1Ton mit kurzen Unterbrechungen Nr.2Durchgehender Ton Nr.3Schneller Hoch/Tief-Takt Nr.4Zischton
TransistorausgangNPN / PNP
Normen●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS-Richtlinie (EN 50581)
●EMV-Richtlinie (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: Typ LJ: IP54   *2: Je nach Einstellungen des DIP-Schalters   *3: Außer Typ KT und M2 LJ



Kenndaten LED-Einheiten

FarbeRotGelbGrünBlauWeiß
StromaufnahmeTyp.0,04A/1W
Max.0,045A/1,3W


Kenndaten Signaltoneinheit

StromaufnahmeTyp.0,04A/1W
Max.0,3A/1,3W

Movie

Accessories

Schraubbare Stäbe
POLE22-T
Schraubbare Stäbe

Nichtschraubbare Stangen
POLE22-N
Nichtschraubbare Stangen

Rundhalterung
SZP-002U
Rundhalterung

Wandmontagehalterung
SZK-001U
Wandmontagehalterung

Rundhalterung mit variablen Bohrungsabständen
SZP-001W/U/K
Rundhalterung mit variablen Bohrungsabständen

L-Halterung
SZL-001
L-Halterung

Rundhalterung
SZP-003W/U/K
Rundhalterung

Klapphalterung
SZQ-001W
Klapphalterung

Wandmontagehalterung für LR4-, LR5-Serie
SZK-002W/U/K
Wandmontagehalterung für LR4-, LR5-Serie

Rundhalterung für LR4-, LR5-, LR6-, LR7-Serie
SZW-001W
Rundhalterung für LR4-, LR5-, LR6-, LR7-Serie

Direktmontagehalterung für LR5-Serie
SZW-950U
Direktmontagehalterung für LR5-Serie

LED-Einheit [LR5]
LR5-E
LED-Einheit [LR5]

Akustikalarmeinheit für LR5-Serie
LR5-B
Akustikalarmeinheit für LR5-Serie
