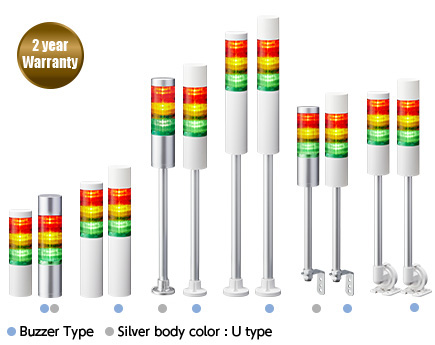

60mm LED-Signalsäule
LR6

Die 60mm LED-Signalsäule LR6 verfügt über ultrahelle LEDs, modulares Design, glatte Oberfläche und viele Optionen für anspruchsvollste Anwendungen.

  • Kontaktsteuerung
  • Signalsäule
  • Φ60
  • Dauerlicht/Blinken
  • Alarm
  • 88dB
  • Innen (aufrecht)
  • IP65(aufrecht)
  • IP54(aufrecht)(L)(Mast+L-Klammer)Typ)
  • Rot
  • Orange
  • Grün
  • Blau
  • Weiß
  • 60mm LED-Signalsäule LR6
  • Neues Linsendesign und verbesserte modulare Konstruktion bieten ein helles und gleichmäßiges Licht, das aus größeren Entfernungen sichtbar ist.
  • Völlig neu gestaltetes und hermetisch abgedichtetes Soundmodul, das Schutz gegen Wasser und Staub bietet und gleichzeitig einen lauten, omnidirektionalen Klang ausstrahlt. (LR5 12V DC: 80dB, LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB bei 1 Meter)
  • Ein modulares "Twist-and-Lock"-Design für einfache Personalisierung und Vor-Ort-Konfiguration der Modules LED und Soundmodule.
  • Elegantes und glattes Formfaktor mit robuster Konstruktion, entwickelt für raue Umgebungen, Schutzart IP65.
  • Multicolor-LED-Modul verfügbar (7 Farben in einem: Rot, Orange, Grün, Blau, Hellblau, Violett und Weiß). Referenz: LR6-E-MZ.
  • Vier Montageoptionen: Direkt, Mast mit L-Halterung, Mast mit Rundhalterung und Mast mit klappbarer Halterung (nur in cremeweiß erhältlich).
  • Erhältlich mit M12-Stecker, 30-mm-Durchgangslochmontage oder ½'' NPT-Gewinde (Typ LR6-WC).
  • Erhältlich in 24V DC und 100-240V AC (nur in cremeweiß).
  • Erhältlich in cremeweißem und silbernem Gehäuse.
  • Erhältlich mit klarer Linse (Sonderbestellung).



Spezifikationen

Betriebstemperaturbereich -20℃ - +50℃
Betriebsfeuchtigkeitsbereich 90 % RH oder weniger, ohne Kondensation
Lagertemperaturbereich -30℃ - +60℃
Lagerfeuchtigkeitsbereich 90 % RH oder weniger, ohne Kondensation
Montageort Innenbereich
Montagerichtung Vertikale Position
Schutzart*1 IP65 (IEC 60529) / NEMA TYP 4X, 13
Umgebungsbedingungen Vertikale Position
Isolationswiderstand Mehr als 1MΩ bei 500V DC zwischen dem Netzeingangsleiter und dem Gehäuse
Spannungsfestigkeit 500V AC für 1 Minute zwischen den Klemmen und dem Gehäuse ohne Isolationsbruch (M2: 1500V AC für 1 Minute)
Blitzfrequenz 60 ±2 Blitze / Min.
Schalldruckpegel LR6 Typ. 88dB
Schalldämpfung*2 Reduzierung um ca. -10dB
Umgebungsbedingungen Summer-Ton Nr.4 (Sweep) hörbar aus allen Richtungen bei 1 Meter
Summertöne 4 Muster*2
Nr.1 Schnelles intermittierendes Piepen / 3378Hz
Nr.2 Kontinuierlicher Piepton / 3378Hz
Nr.3 Schnelles Hi-Lo / 2016Hz & 3012Hz
Nr.4 Sweep-Ton / 1000Hz-4032Hz
Transistorausgang NPN / PNP (100-240V AC nur NPN)
Konformitätsstandards ●UL 508, CSA-C22.2 Nr.14
●FCC Teil 15 Unterabschnitt B Klasse A
●RoHS-Richtlinie (EN IEC 63000)
●EMV-Richtlinie (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3
●Niederspannungsrichtlinie (IEC/EN 60947-5-1, EN62471)*4

*1 : Typ LJ ist IP54   *2 : Abhängig von den DIP-Schalter-Einstellungen   *3 : Ausgenommen KT, vormontiertes Modell WT und Typ M2 LJ   *4 : Nur Typ M2 (außer Typ LJ)



Technische Daten des Modules LED

Farbe Rot Orange Grün Blau Weiß
Signalstrom (pro Einheit) / Nennleistungsaufnahme (pro Einheit) Typ. 40mA / 1W
Max. 45mA / 1,3W



Technische Daten des Summermoduls

Signalstrom (Summermodul) / Nennleistungsaufnahme (Summermodul) Typ. 40mA / 1W
Max. 250mA / 1,3W

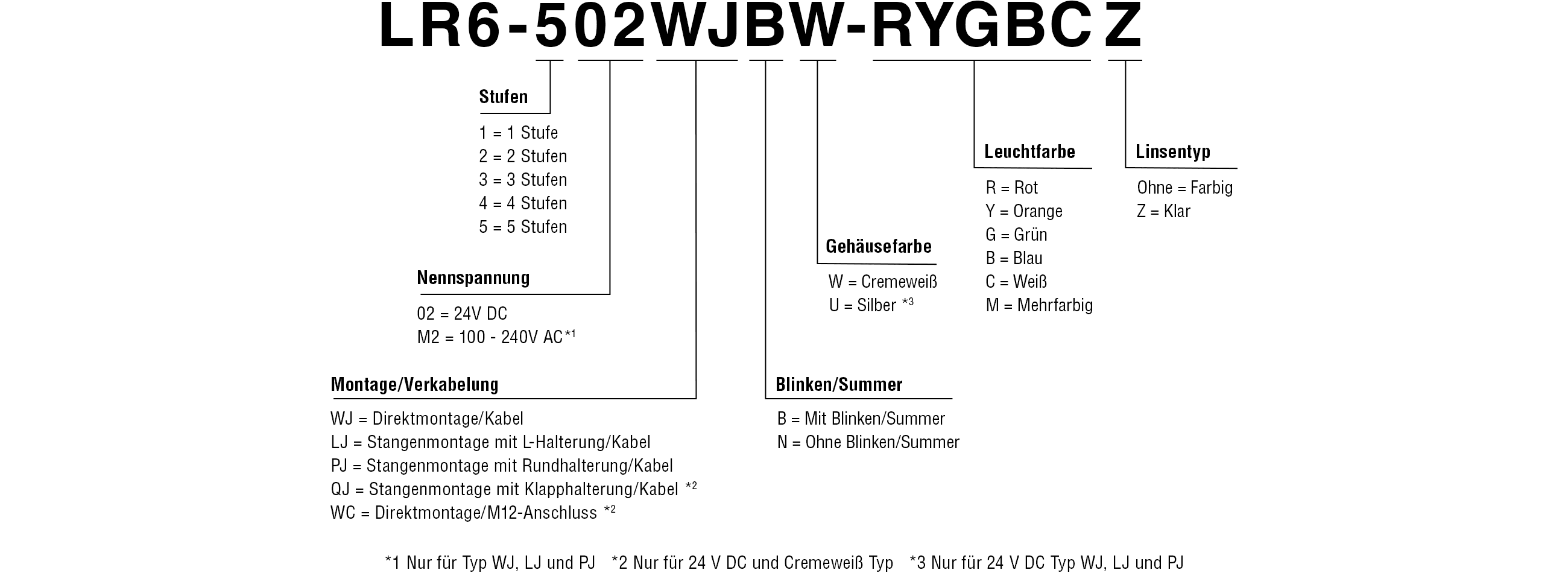

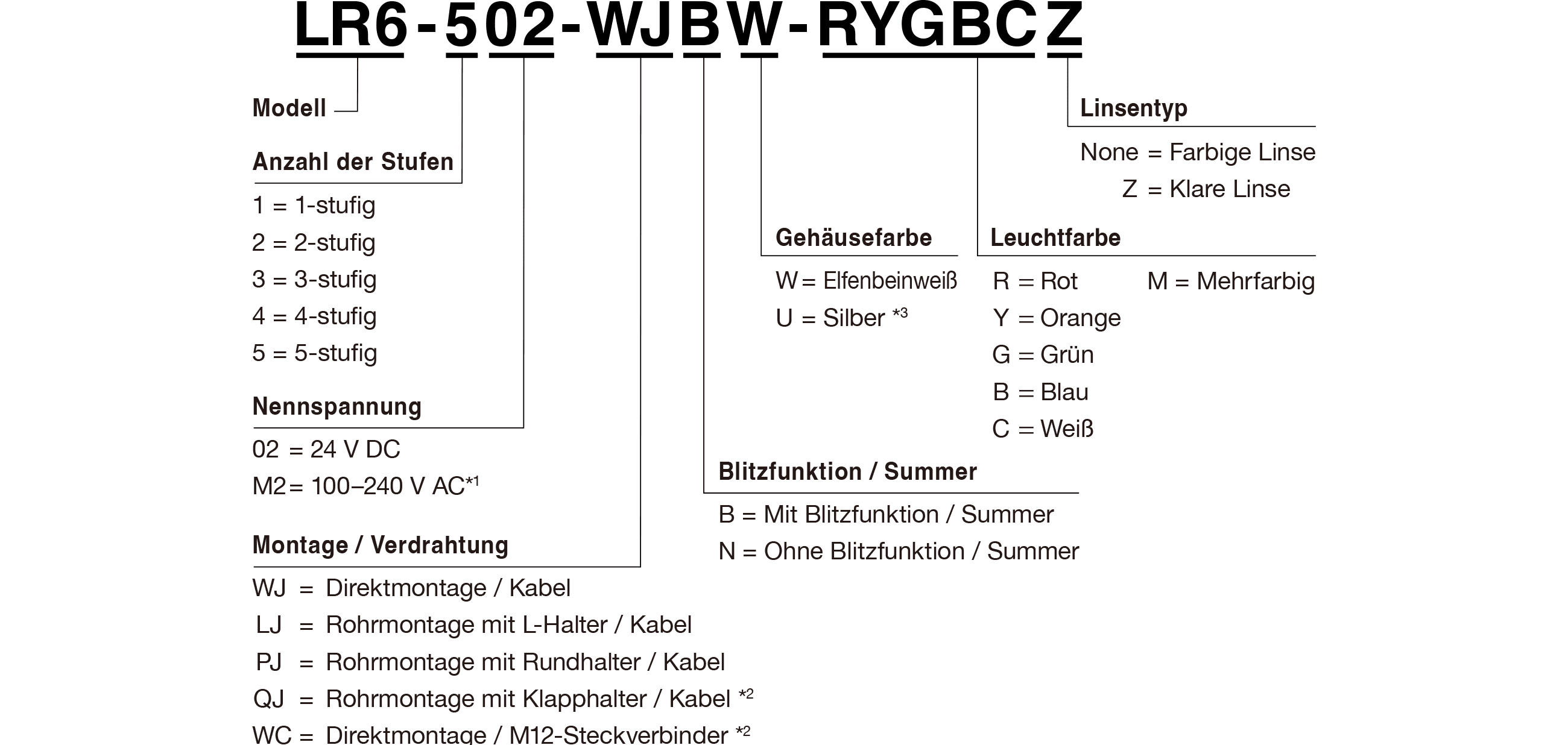

Modellcode

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.

LR6  

LR6  

LR6

Ersatzteile

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

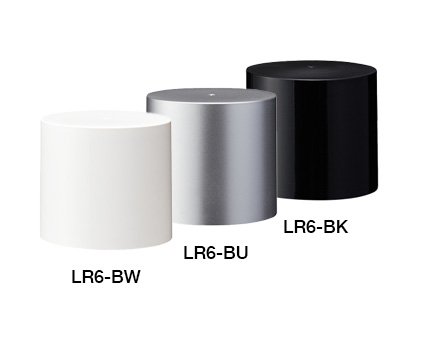

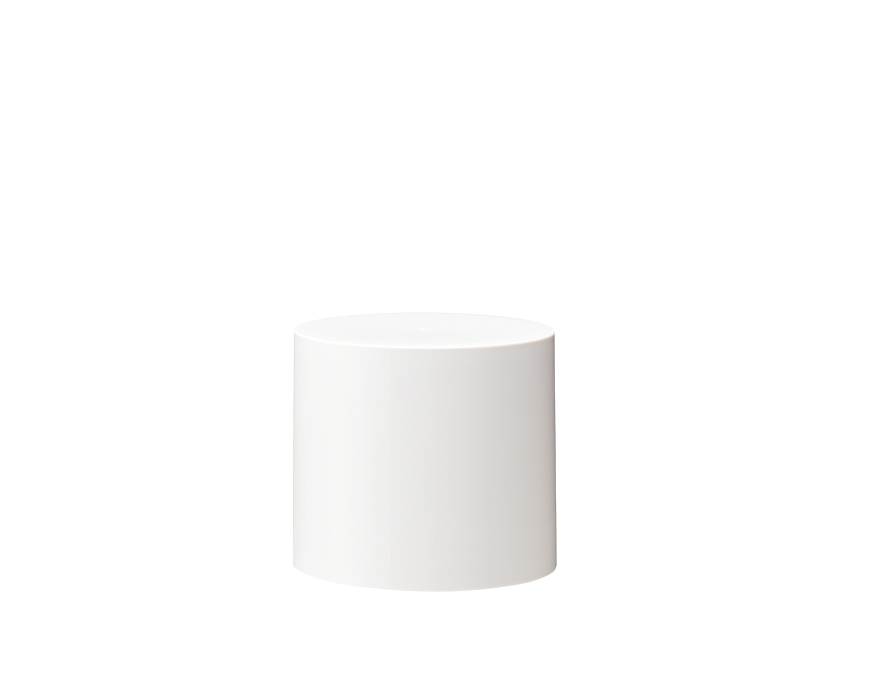

																Headcover
B32310072-7F1 1

																Filter Sheet: LR6 (5 pieces)
B25310067-6F1 1-5: Depends on the number of tiers.

																O-ring: LR6 (5 pieces)
B25110067-F1 2~7  Depends on the number of tiers.

Package contains 5 pieces.


																LR6 Pole Bracket
B22210161-7F1 1

																Waterproof Ring
B25110047-F1 LJ type : 1   PJ/QJ type : 2

																Hexagonal Nut: M22
S33533110-222F1 2

																Flat washer: M22
S33642010-222F1 2
