Blitzanzeigeleuchte
GL7

Die GL7 Blitzanzeigeleuchte verfügt über ein robustes, IP69K-zertifiziertes Gehäuse mit hoher Vibrations- und Stoßfestigkeit. Durch ihr schlankes Design eignet sie sich ideal für beengte Einbausituationen. Verschiedene Blitzmuster und wählbare Steueroptionen (CAN oder Spannung) ermöglichen eine zuverlässige Statusanzeige an Außenanlagen und kompakten Maschinen.

  • Stromschalter
  • CAN-Kommunikationssteuerung
  • Φ68
  • Signalleuchten
  • Blitzen (Stroboskop)
  • Außen
  • Innen
  • IP69K
  • Rot
  • Orange
  • Grün

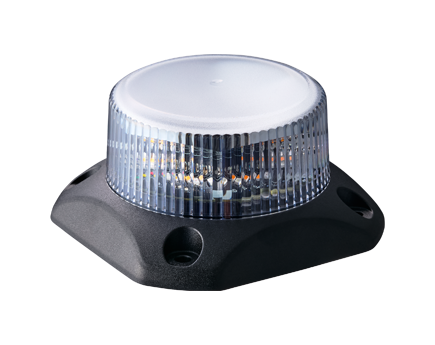

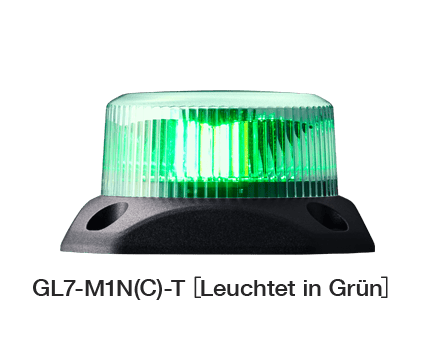

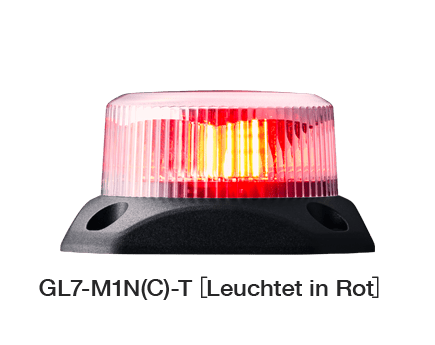

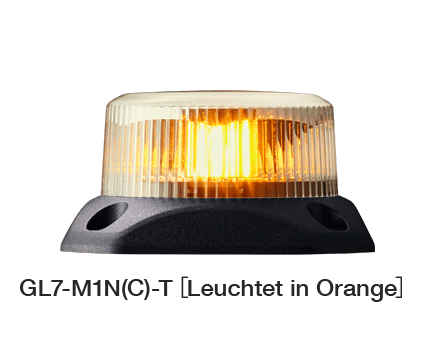

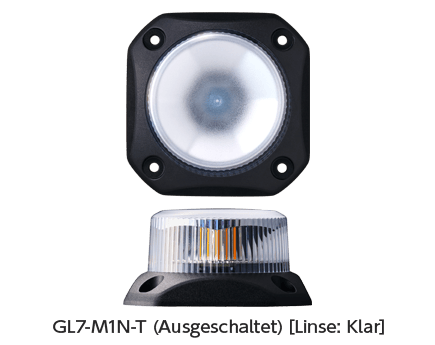

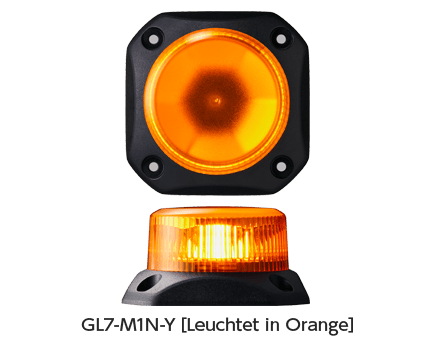

  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7
  • Blitzanzeigeleuchte GL7

Robuste, kompakte Signalsäule für den Einsatz in extremen Umgebungen

Für den Einsatz unter extremen Bedingungen

Vibrations- und stoßfest
Vibration: 110 m/s², Stoß: 1.000 m/s²
Staubdicht und hochdruckwasserfest
IP69K – Beständig gegen Heißwasser-Hochdruckreinigung

Entspricht internationalen Normen wie EMC (ISO 13766-1) und Umwelttests (ISO 16750).

Kompaktes Design für enge Einbauräume

Schlankes Gehäuse für Anwendungen mit begrenztem Platz, z. B. an Kompaktmaschinen oder Gabelstaplern.

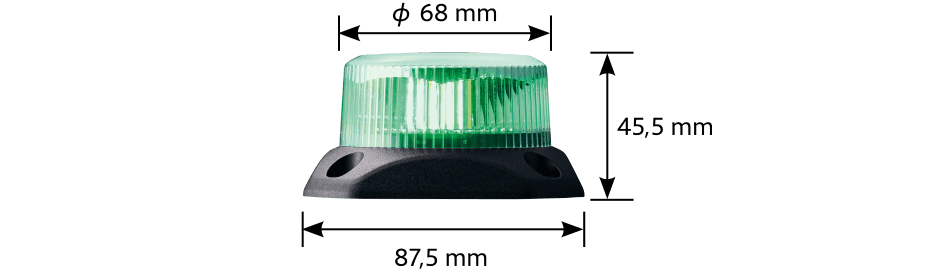

Produktabmessungen

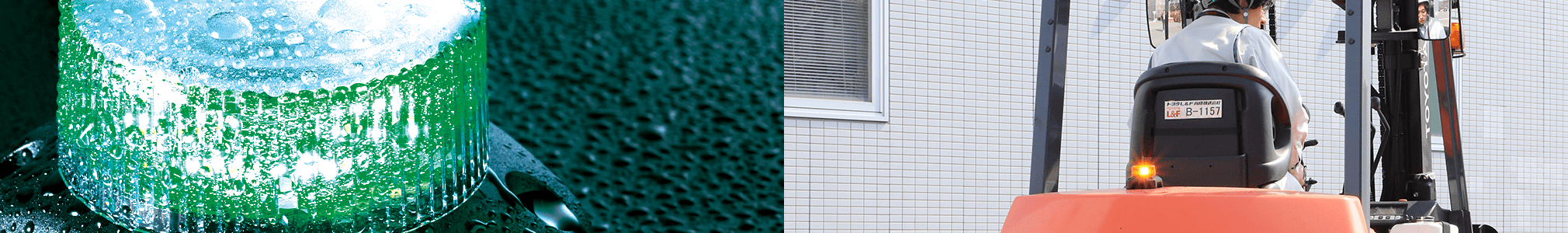

Bild: Modell GL7 mit IP69K

Vielfältige Blitzmuster für unterschiedliche Anwendungen

  • Drei-Farb-LED mit deutlich unterscheidbaren Blitzmustern zur einfachen Statuserkennung.
  • Die klar unterscheidbaren Muster verbessern die Sichtbarkeit – auch für farbfehlsichtige Personen.

>> Alle Blitzmuster anzeigen

Zwei Steuerungsoptionen verfügbar

CAN-Bus Steuerung

  1. Kompatibel mit dem verbreiteten SAE J1939-Protokoll für Baumaschinen.
  2. Steuerung von 13 Blitzmustern und 4 Helligkeitsstufen per Befehl möglich.
  3. Echtzeitüberwachung des Anzeigestatus unterstützt eine sichere Systemarchitektur.
  4. Automatische Anpassung an 250 oder 500 kbps – keine manuelle Konfiguration erforderlich.

Leitungssteuerung (ohne Kommunikation)

  1. Verdrahtete Steuerung ohne Kommunikation
  2. Farbabhängige, festgelegte Blitzmuster sorgen für klare Unterscheidung und Sichtbarkeit auch bei Farbsehschwäche.

Blitzmuster sind bei diesem Modell festgelegt; Statusüberwachung nicht verfügbar.

Anwendungsbeispiele

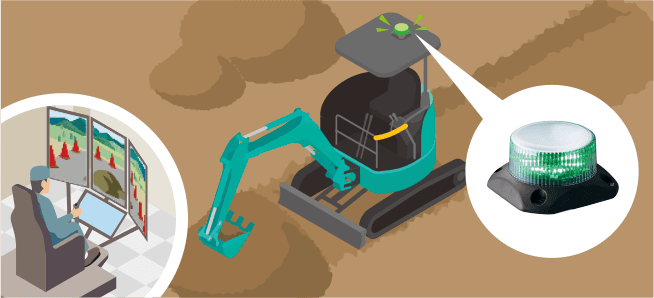

Statusanzeige bei ferngesteuerten Systemen

Statusanzeige bei ferngesteuerten Systemen

Überlastanzeige

Überlastanzeige

Fehler- und Statusmeldungen bei Außengeräten

Fehler- und Statusmeldungen bei Außengeräten

Sicherheitsmaßnahmen in Logistiklagern

Sicherheitsmaßnahmen in Logistiklagern
Optionales Zubehör

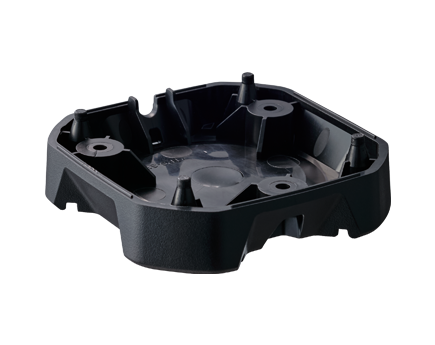

GL-001 Produktbild

Magnetbefestigung
GL-001

Einfache Montage mit Magnet

Mit der optionalen Magnetbefestigung kann die Einheit ohne Bohren oder mechanische Anpassungen installiert werden* – ideal für Mietgeräte.

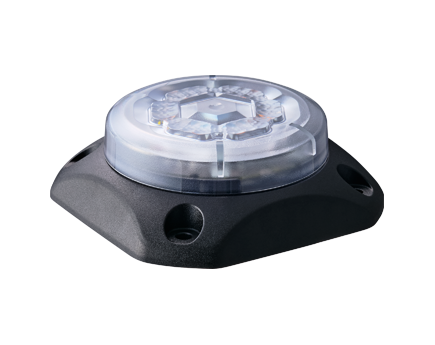

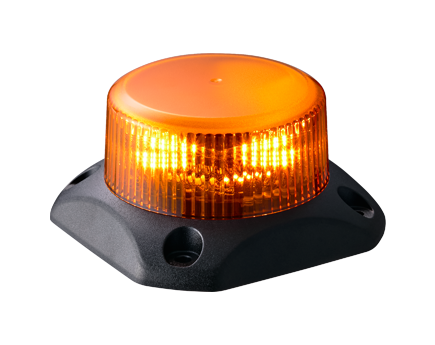

Kompatible Modelle: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Bei Befestigung mit GL-001 beträgt die Vibrationsfestigkeit 45 m/s².

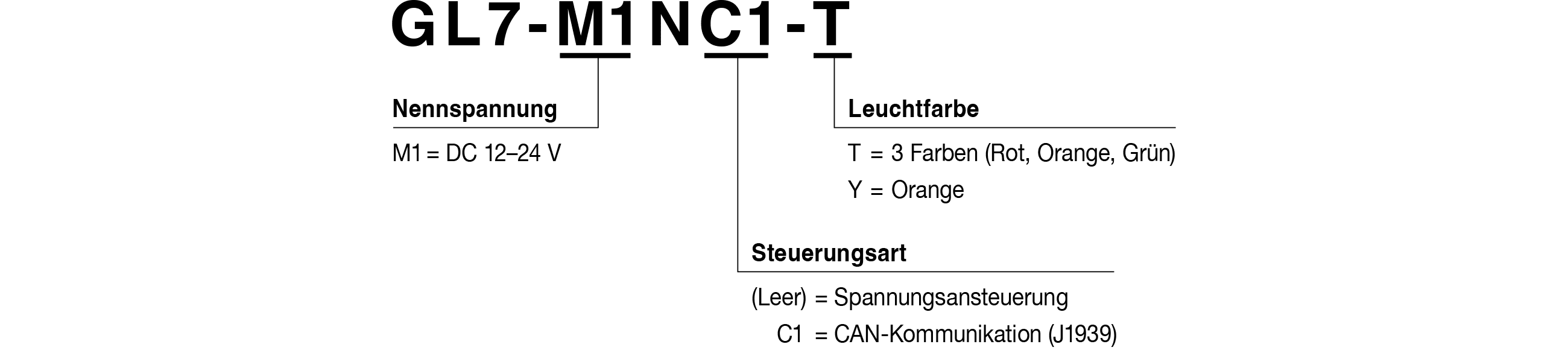

Modellcode

Modellcode

Produktübersicht

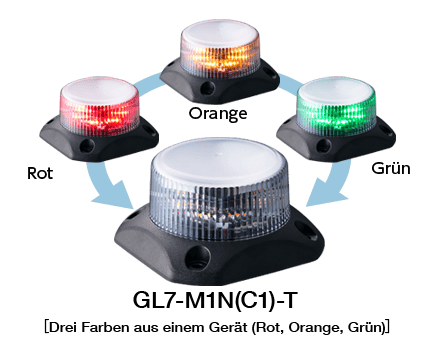

Mehrfarbige Modelle (3 Farben)

Modell Nennspannung Steuerung Leuchtfarbe Blitzmuster
GL7-M1N-T DC 12–24 V Spannungsgesteuert 3 Farben
(Rot, Orange, Grün)
Blinkend (festes Muster je Farbe)
GL7-M1NC1-T CAN-Kommunikation (J1939) Wählbar: Blinken, Dauerlicht, Soft-Blink usw.

Einfarbige Modelle

Modell Nennspannung Steuerung Leuchtfarbe Blitzmuster

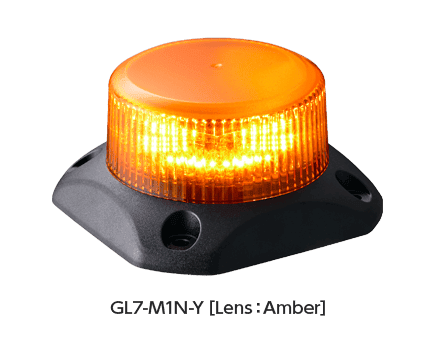

GL7-M1N-Y DC 12–24 V Spannungsgesteuert Orange Blinkend
