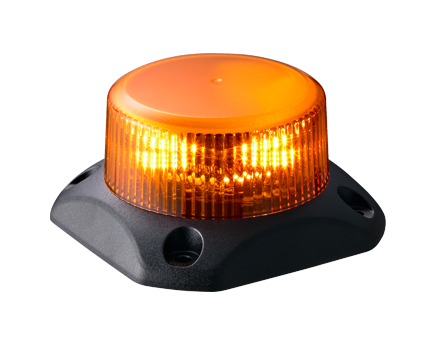

Rotierende Signalleuchte
GF7

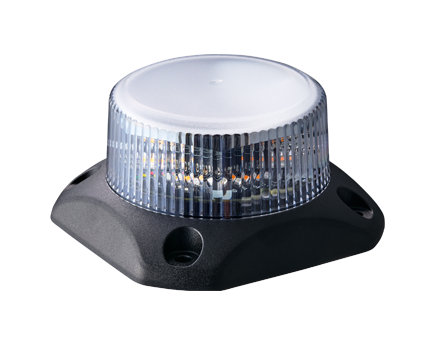

Die rotierende Signalleuchte GF7 übernimmt die robuste, IP69K-zertifizierte Bauweise des GL7-Modells und nutzt eine LED-Steuerung zur Simulation einer 360°-Rotation rund um das Gerät. Sie arbeitet mit einer einfachen Spannungseingabe bei 48 V, ideal für den Einsatz an Baumaschinen. Erhältlich nur in Bernsteinfarbe, bietet sie eine klare und zuverlässige optische Signalisierung.
- Stromschalter

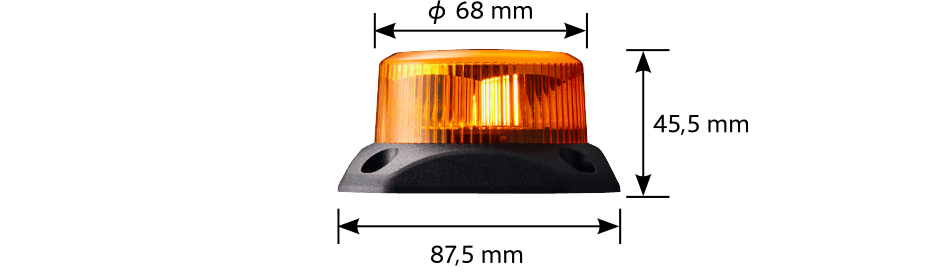

- Φ68
- Drehspiegelleuchte
- Rotierend
- Innen
- Außen
- IP69K
- Orange
Produkteigenschaften
Kompakte Rundumleuchte für anspruchsvolle Umgebungen
Für extreme Einsatzbedingungen entwickelt
- Vibrations- und stoßfest
- Staub- und wasserbeständig
Entspricht internationalen Normen wie EMC (ISO 13766-1) und Umweltprüfungen (ISO 16750).
Kompaktes Gehäuse für beengte Einbauverhältnisse
Flache Bauform ermöglicht die Montage an kleinen Maschinen wie Gabelstaplern und Kompaktgeräten.

Fließendes Bernsteinlicht für 360°-Sichtbarkeit
- Rundum gut sichtbar durch umlaufendes Licht – erhöht die Sicherheit und Aufmerksamkeit in der Umgebung.
Steuerungsoption
Leitungssteuerung
- Kompatibel mit herkömmlichen Steuersystemen über Spannungseingang – ohne Kommunikationsschnittstelle.
Anwendungsbeispiel

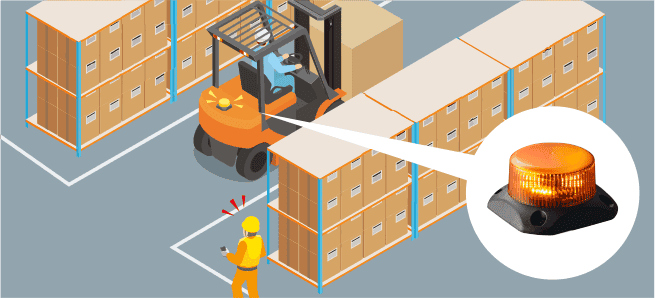

Sicherheitsmaßnahmen in Logistiklagern

Optionales Zubehör

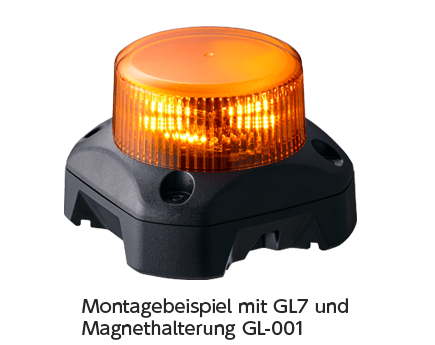

Magnetische Halterung
Einfache Magnetmontage
Mit der optionalen Magnetbefestigung kann das Gerät ohne Bohren oder bauliche Veränderungen* montiert werden – ideal für Mietgeräte.
Kompatible Modelle: GL7-M1N-T, GL7T-M1N-T, GL7-M1N-Y, GF7-48N-Y
Bei Befestigung mit GL-001 beträgt die Vibrationsfestigkeit 45 m/s².
Referenzkonfiguration

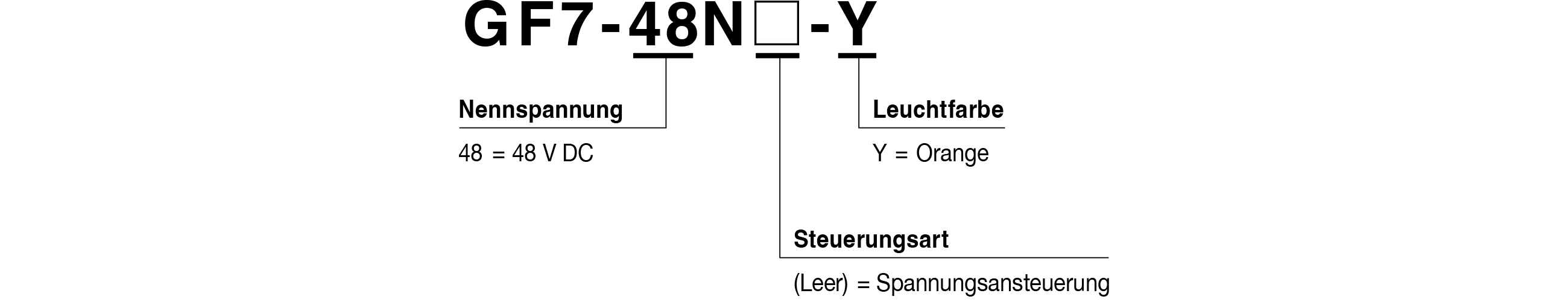

Modellbezeichnung

Produktübersicht

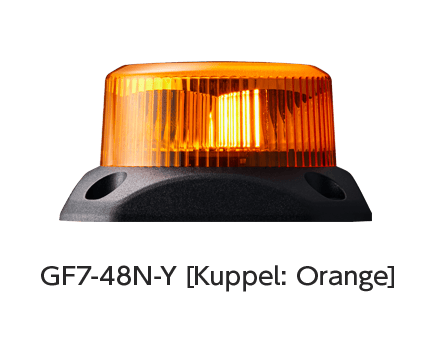

Einfarbiges Modell – Amber
Modell | Nennspannung | Steuerungsmethode | Lichtfarbe | Blitzmuster |
---|---|---|---|---|
GF7-48N-Y | 48 V DC | Spannungseingang | Amber | Fließende Beleuchtung |
Katalog
Bedienungsanleitung/Spezifikationen/Außenzeichnung
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Dateidownloads
(*) Der Download -Service der Daten auf dieser Website soll den folgenden "" zugestimmt haben.
Bedienungsanleitung
2D-CAD / 3D-CAD
Produktspezifikationen
