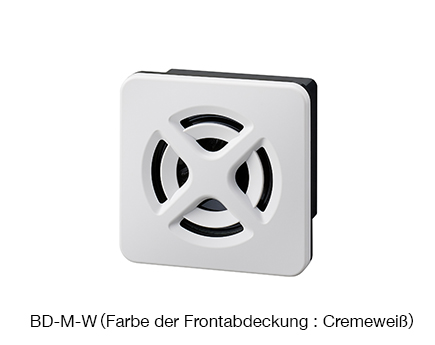

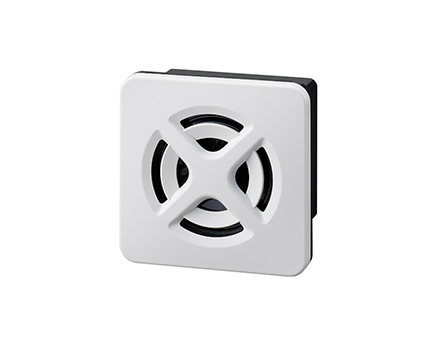

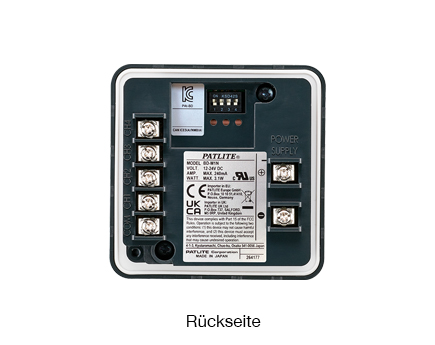

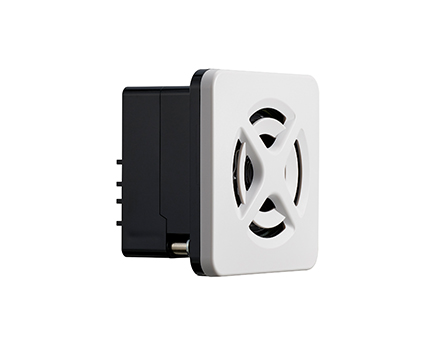

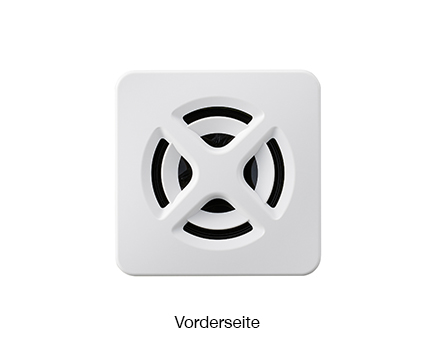

Akustischer Signalgeber (flache IP65-Ausführung für Schalttafeleinbau)
BD
Ideal für Schaltschränke und Industriemaschinen: flacher akustischer Signalgeber mit bis zu 98 dB, IP65-Schutz, 32 integrierten Tönen und frontseitiger Bedienung.
- Akustischer Alarm
- Melodie
- Töne
- 98dB
- IP65
Produkteigenschaften
Hauptmerkmale
Hohe Lautstärke von 98 dB in einem schlanken, kompakten Design mit 54 mm Tiefe

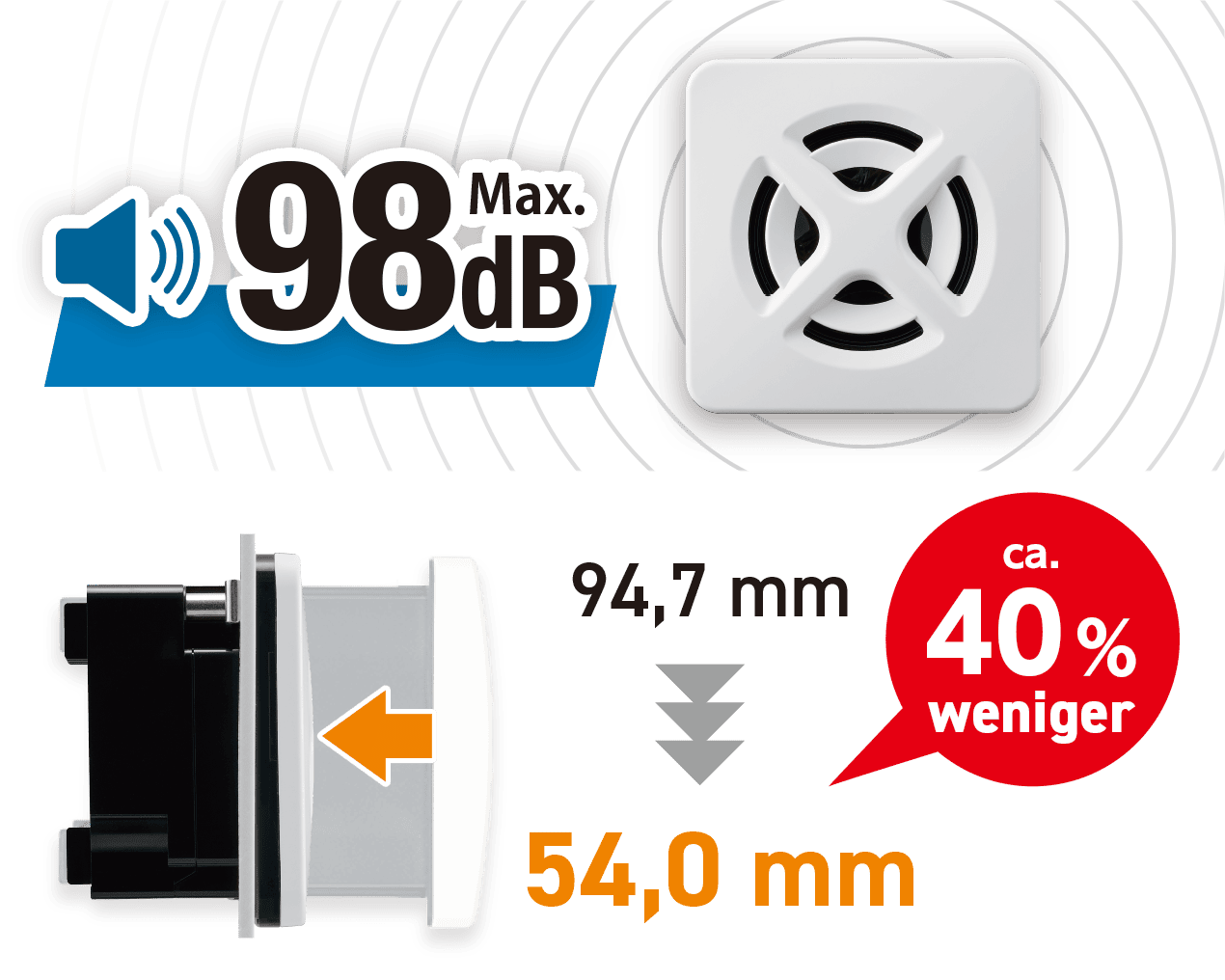

Bietet eine hohe Schallausgabe von bis zu 98 dB (typ.) *1 bei gleichzeitig kompakter Bauweise mit einer Tiefe von nur 54,0 mm – etwa 40 % schlanker als das Vorgängermodell *2 . Dies trägt zur Platzersparnis in Schaltschränken und Anlagen bei und ermöglicht eine einfache Installation auch bei begrenztem Einbauraum.
- Der Schalldruckpegel kann je nach Wiedergabeinhalt und Betriebsumgebung variieren.
- Im Vergleich zu unserem Vorgängermodell.
Hohe Staub- und Wasserbeständigkeit für den Außeneinsatz (IP65)

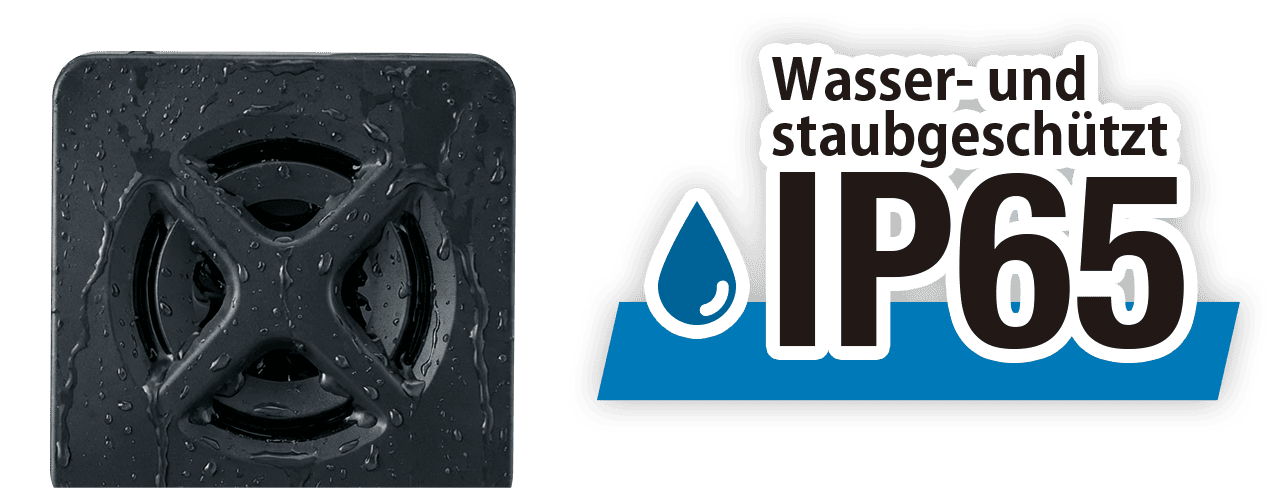

Erfüllt die Schutzart IP65. Die robuste Konstruktion ermöglicht einen zuverlässigen Einsatz in Werksumgebungen mit Wasser- und Staubbelastung sowie im Außenbereich und eignet sich damit für eine Vielzahl von Installationsumgebungen.
Diese Schutzart gilt für das Produkt selbst. Die Wasserdichtigkeit bei der Schalttafelmontage hängt von den Montagebedingungen und der Ausführungsqualität, beispielsweise der Abdichtung, ab.
Frontzugängliche Struktur zur Reduzierung von Installations- und Einstellaufwand

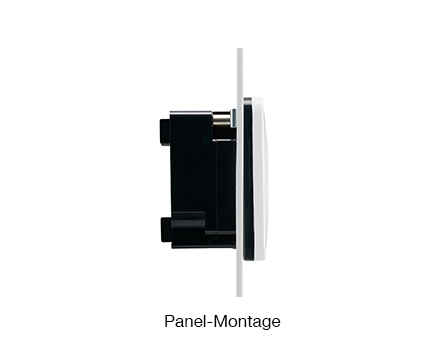

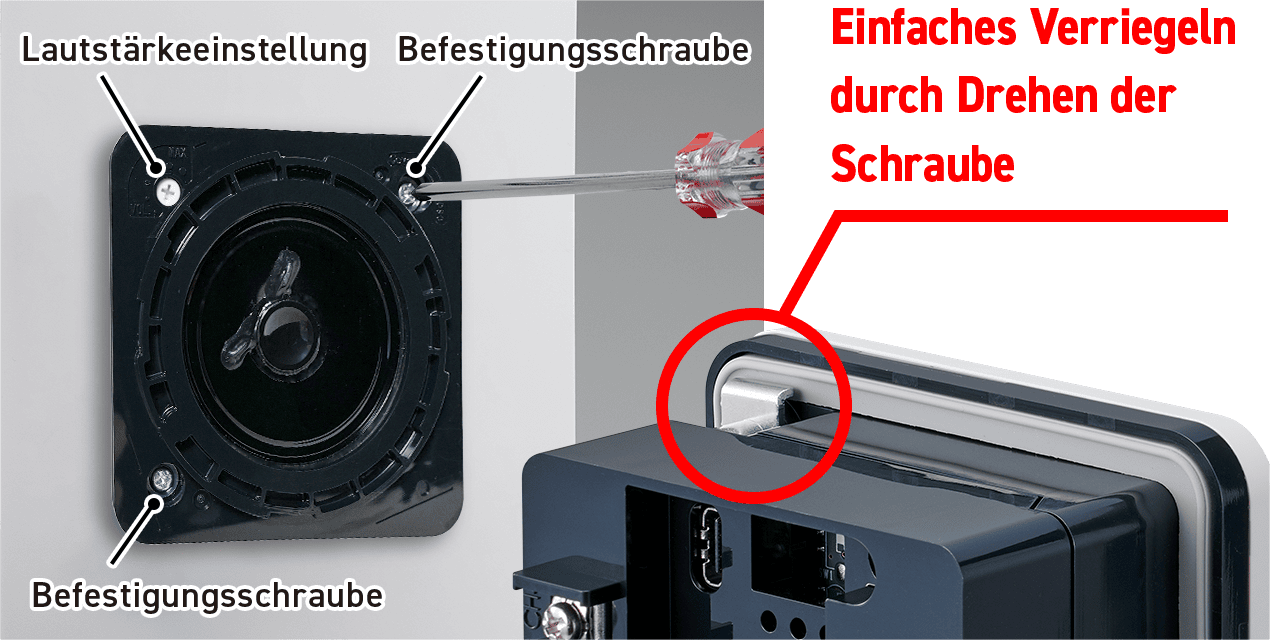

Die frontseitige Verriegelungsstruktur ermöglicht Schalttafelmontage, Demontage und Lautstärkeeinstellung von vorne durch einfache Schraubbedienung. Da keine Arbeiten von der Rückseite der Schalttafel erforderlich sind, werden Installations- und Wartungszeiten deutlich reduziert.
32 integrierte Signaltöne mit Steuerung über Bit-Eingang

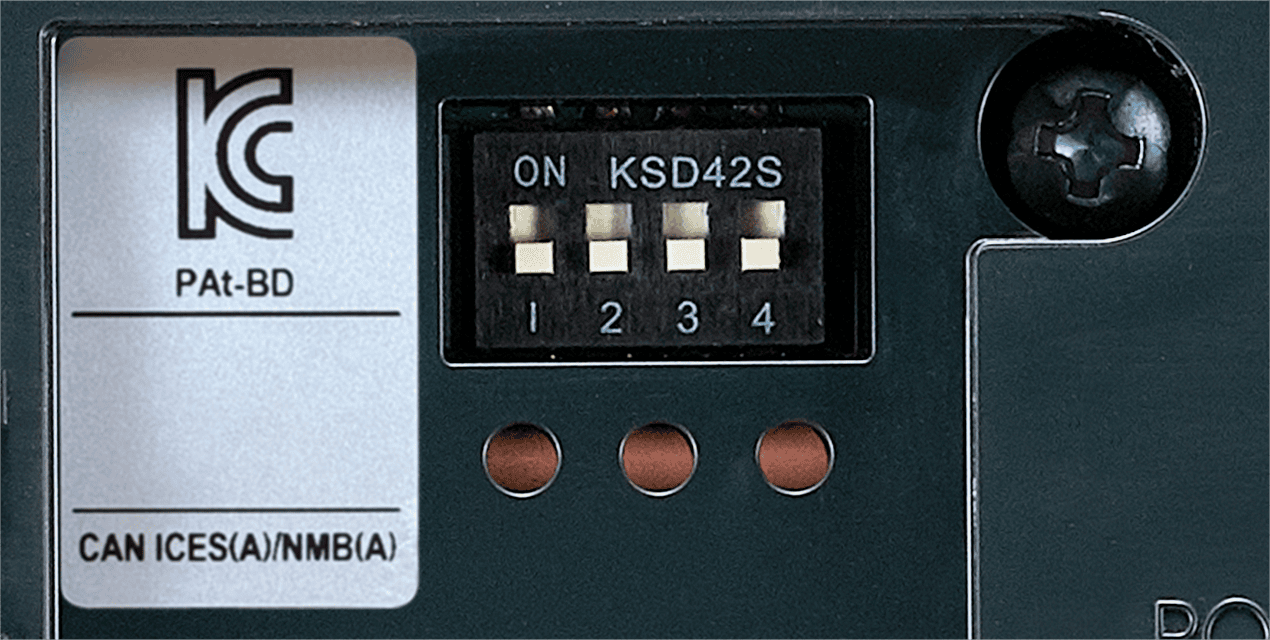

Insgesamt sind 32 Signaltöne integriert, darunter Alarmtöne, Melodien und Gongtöne. Die Töne können über DIP-Schalter aus 8 Tongruppen ausgewählt werden, und bis zu 4 Töne lassen sich über Bit-Eingang zuweisen. Damit deckt ein einziges Gerät eine Vielzahl akustischer Signalisierungsanforderungen ab. Alle integrierten Tonquellen sind urheberrechtsfrei.
Die bei früheren Modellen verfügbare Funktion zum Austauschen von Tonquellen über SD-Karte ist bei diesem Produkt nicht enthalten.
Vibrationsfestigkeit von 4,5G für Installationsumgebungen mit starken Vibrationen
Das Modell für DC 12–24 V (M1) bietet eine Vibrationsfestigkeit von 4,5G und kann daher auch im Umfeld von Anlagen mit starken Vibrationen installiert werden.
NPN- und PNP-Modelle verfügbar
Sowohl NPN- als auch PNP-Eingangsspezifikationen sind als Standardmodelloptionen verfügbar. Wählen Sie das Modell entsprechend den Spezifikationen des angeschlossenen Geräts aus.
Modelle für AC 100–240 V unterstützen nur NPN-Eingang. Modelle für DC 12–24 V sind in NPN- und PNP-Ausführung verfügbar.
Liste der integrierten Signaltöne
Die folgenden Tongruppen können durch Ändern der DIP-Schaltereinstellungen ausgewählt werden (Gruppe A ist die Werkseinstellung).
| Gruppe | CH1 | CH2 | CH3 | CH4 |
|---|---|---|---|---|
| A | Beep | Stutter | Bell | Yelp |
| B | Rapid Hi-Lo | Melody Chime | Synthesized Piano | Synthesized Bell |
| C | Stutter & Bell | Sweep Sound | Chime | Call Sign |
| D | Fur Elise | Maiden's Prayer | Bach Minuet in Gmaj | Annie Laurie |
| E | London Bridge Is Falling Down | Hol-Di-Li-Dia | Mary Had a Little Lamb | Camptown Races |
| F | Cuckoo | Village Blacksmith | On the Avignon Bridge | The Entertainer |
| G | Amaryllis | Symphony No. 40 | Quiet Lakeside | Mountain Musician |
| H | Spanish Romance | Canon | Grandfather's Clock | Ave Maria |
- Die integrierten Töne dieses Produkts können über die Registerkarte Beispiel (Ton/Audio) angehört werden.
- Die integrierten Töne des Vorgängerprodukts können hier angehört werden.
Beispiel (Ton/Sprachsynthesizern)
Referenzkonfiguration
Modellcode

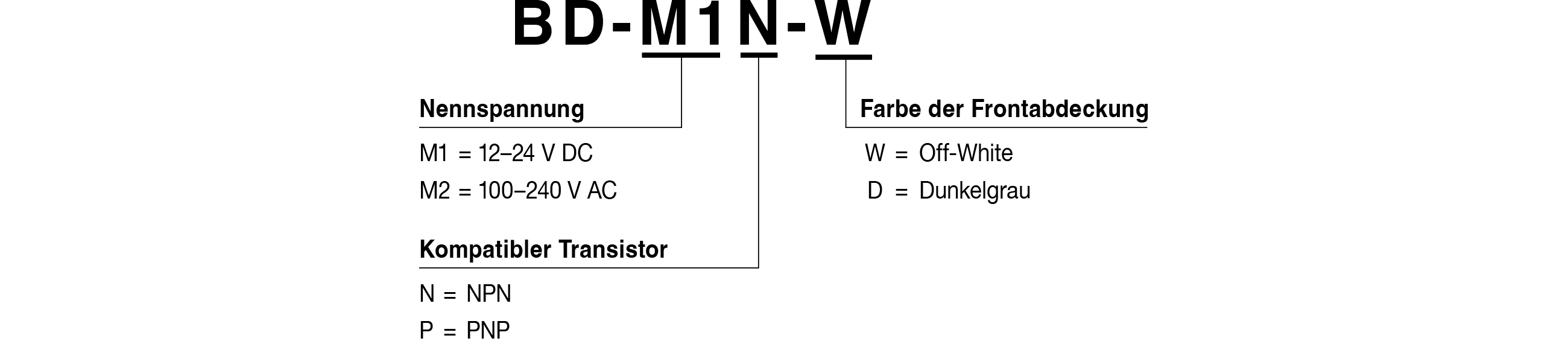

M2: nur NPN
Produktliste

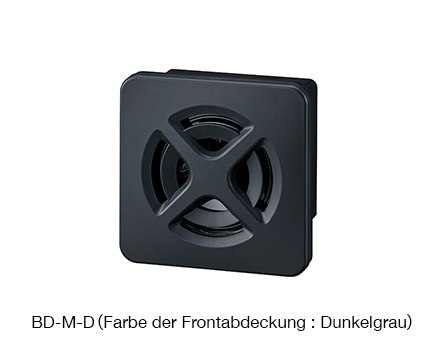

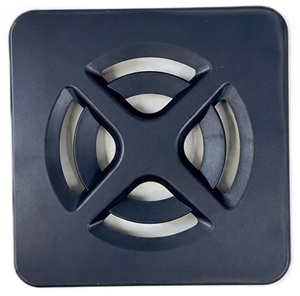

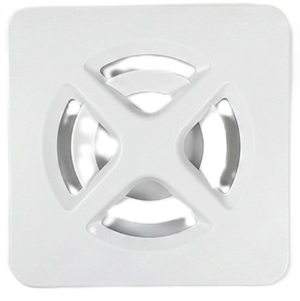

| Modell | Nennspannung | Kompatibler Transistor | Farbe der Frontabdeckung |
|---|---|---|---|
| BD-M1N-W | 12–24 V DC | NPN | Off-White |
| BD-M1N-D | 12–24 V DC | NPN | Dunkelgrau |
| BD-M1P-W | 12–24 V DC | PNP | Off-White |
| BD-M1P-D | 12–24 V DC | PNP | Dunkelgrau |
| BD-M2-W | 100–240 V AC | NPN | Off-White |
| BD-M2-D | 100–240 V AC | NPN | Dunkelgrau |
Katalog
>>Katalog
Bedienungsanleitung/Spezifikationen/Außenzeichnung
