70mm-LED-Signalturmleuchten
LR7
70mm-LED-Signalturmleuchten
Signalturmserie der neuen Generation mit ultrahellen LEDs, modularem Design und einer großen Auswahl von Optionen für selbst größte Herausforderungen.

Produktmerkmale


  • Lichtglas mit neuem Design, verbesserte Modulbauweise mit hellem, gleichmäßigem Licht für Sichtbarkeit aus größeren Entfernungen. (2000mcd-Ausgang)

  • Überarbeitetes, ganzumschlossenes Tonmodul, lang-anhaltender Wasser- und Staubschutz, hohe Lautstärke und omnidirektionale Schallausbreitung. (LR5 DC12V: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB bei 1m Abstand)

  • Modulares "Dreh-und-Einrast"-Design für mühelose individuelle Anpassung und Konfigurierung der LED-Einheiten und Tonmodule.

  • Schlankes, elegantes Design bei robuster Bauweise für hohe Leistungsstärke in rauer Umgebung, ausgelegt auf Schutzklasse IP65.

  • Nennspannung: DC24V.

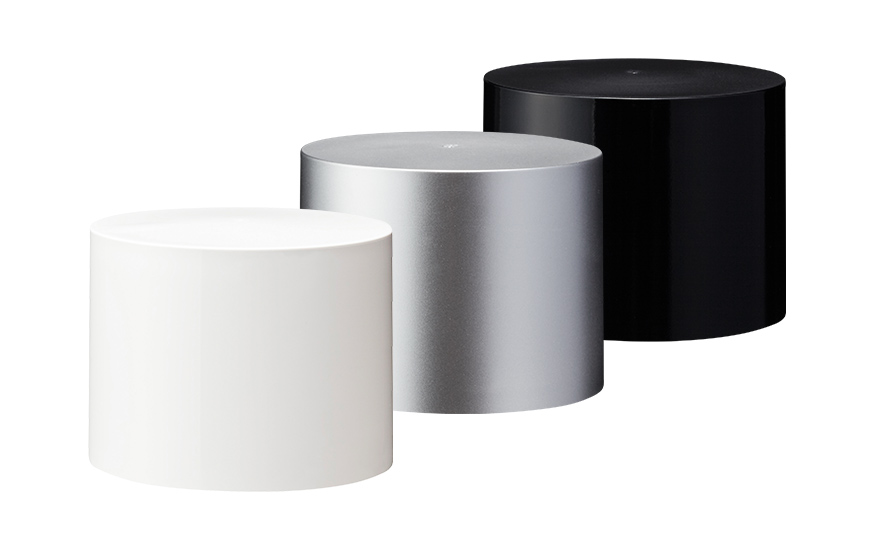

  • Standardgehäusefarbe: cremefarben Silberne und schwarze Gehäuse sind nur als Komponenten verfügbar.

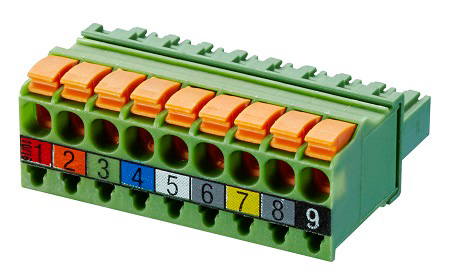

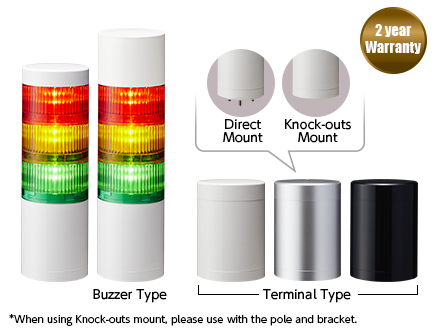

  • Haupteinheit mit Klemmleiste verfügbar als Komponente in cremefarben, silber oder schwarz (LR7-WT & LR7-KT). Für weitere Details hier klicken.

  • Vier Montageoptionen: Direktmontage, Stangenmontage mit L-Halterung, Stangenmontage mit Rundhalterung, Stangenmontage mit Klapphalterung (nur cremefarben).




LR_spec






Technische Daten

Umgebungstemperatur Betrieb-20℃ - +50℃
Betriebsfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
Lagertemperaturbereich-30℃ - +60℃
Lagerfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
BefestigungsortVerwendung im Innenbereich
MontagerichtungAufrechte Position
Schutzklasse*1IP65(IEC 60529) / NEMATYP 4X, 13
UmgebungsbedingungenAufrechte Position
IsolationswiderstandÜber 1MΩ bei DC500V zwischen Stromeingangsleitung und Gehäuse
StehspannungAC 500V für 1 Minute zwischen Klemmen und Gehäuse ohne Beschädigung der Isolierung (M2: AC 1500V für 1 min.)
Blinktakt60 ±2 Blinks / min
SchallpegelLR6Typ. 88dB
Lautstärkereduzierung*2ab. -10dB Reduzierung
UmgebungsbedingungenSignalton Nr. 4 (Zischen) aus allen Richtungen bei 1m Abstand
Summerton4 Muster*2Nr.1Ton mit kurzen Unterbrechungen Nr.2Durchgehender Ton Nr.3Schneller Hoch/Tief-Takt Nr.4Zischton
TransistorausgangNPN / PNP (AC 100 - 240V ist nur NPN)
Normen●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS-Richtlinie (EN 50581)
●EMV-Richtlinie (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3
●Niederspannungsrichtlinie (IEC/EN 60947-5-1, EN62471)*4

*1: Typ LJ: IP54   *2: Je nach Einstellungen des DIP-Schalters   *3: Außer Typ KT und M2 LJ   *4: Nur Typ M2 (außer Typ LJ)

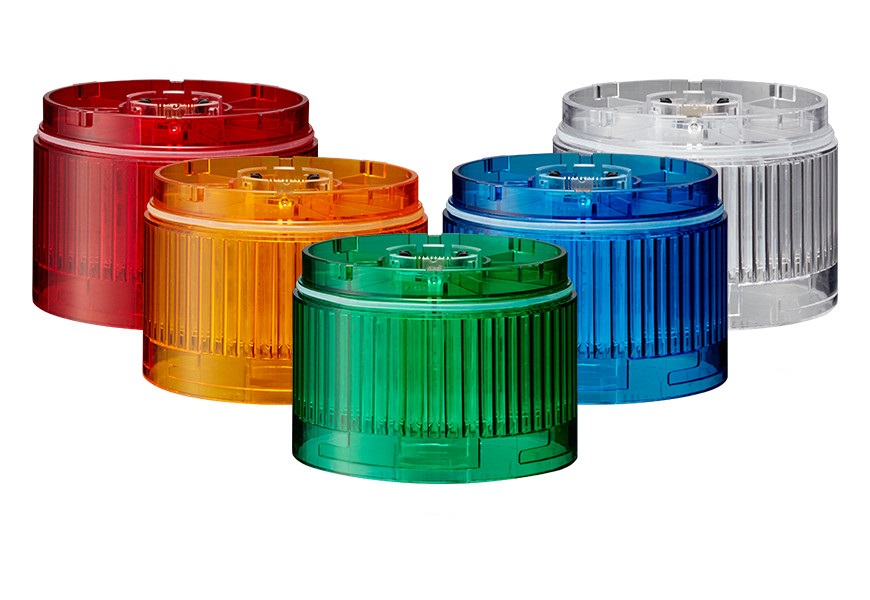

Kenndaten LED-Einheiten

FarbeRotGelbGrünBlauWeiß
StromaufnahmeTyp.0,04A/1W
Max.0,045A/1,3W


Kenndaten Signaltoneinheit

StromaufnahmeTyp.0,04A/1W
Max.0,3A/1,3W
