Direktmontage-Fußeinheit mit Anschluss für LR5, LR7
LR5/LR7 Screwless Terminal
Direktmontage-Fußeinheit mit Anschluss für LR5, LR7
Direktmontage-Fußeinheit, kompatibel mit LR5 (50mm) und LR7 (70mm), mit steckbaren schraubenlosen Klemmen.

Produktmerkmale


  • Ideal für Unternehmen, die Signaltürme für verschiedene Kunden anpassen müssen.

  • Vereinfachte Verdrahtung durch steckbare schraubenlose Klemmen

  • Nennspannung: DC 24V

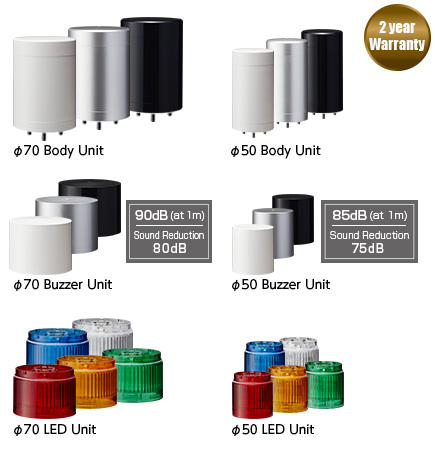

  • Cremefarbene, silberne und schwarze Gehäuseoptionen verfügbar.

  • Nur Fußeinheit. LED-Einheiten und akustische Module werden separat verkauft.




Neuer steckbarer Anschluss für vereinfachte Verdrahtung



LR_spec


Technische Daten

Umgebungstemperatur Betrieb-20℃ - +50℃
Betriebsfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
Lagertemperaturbereich-30℃ - +60℃
Lagerfeuchtigkeitsbereich90% rF (relative Luftfeuchtigkeit) oder weniger, keine Kondensation
BefestigungsortVerwendung im Innenbereich
MontagerichtungAufrechte Position
SchutzklasseIP65(IEC 60529) / NEMATYP 4X, 13
UmgebungsbedingungenAufrechte Position
IsolationswiderstandÜber 1MΩ bei DC500V zwischen Stromeingangsleitung und Gehäuse
StehspannungAC 500V für 1 Minute zwischen Klemmen und Gehäuse ohne Beschädigung der Isolierung (M2: AC 1500V für 1 min.)
Blinktakt60 ±2 Blinks / min
SchallpegelLR5Typ. 85dB    LR7Typ. 90dB
Lautstärkereduzierung*1ab. -10dB Reduzierung
UmgebungsbedingungenSignalton Nr. 4 (Zischen) aus allen Richtungen bei 1m Abstand
Summerton4 MusterNr.1Ton mit kurzen Unterbrechungen  Nr.2Durchgehender Ton  Nr.3Schneller Hoch/Tief-Takt  Nr.4Zischton
TransistorausgangNPN / PNP
Normen●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS-Richtlinie (EN 50581)
●EMV-Richtlinie (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1:Je nach Einstellungen des DIP-Schalters



Kenndaten LED-Einheiten

FarbeRotGelbGrünBlauWeiß
StromaufnahmeTyp.0,04A/1W
Max.0,045A/1,3W


Kenndaten Signaltoneinheit

StromaufnahmeTyp.0,04A/1W
Max.0,3A/1,3W

Modellspezifikationen

DIMENSIONS - 50mm diameter
- 70mm diameter
RATED VOLTAGE - 24V DC
CONFORMITY STANDARDS - UL 508, CSA-C22.2 No. 14
- EMC Directive (EN 61000-6-4, EN 6000-6-2)
- FCC Part 15 Subpart B Class A
- KC (KN 61000-6-4, KN 61000-6-2)
- RoHS Directive (EN 50581)
PROTECTION RATING - IP 65 (IEC 60529)/ NEMA Type 4X, 13
