Produkte

Produkte der WD-Serie

WD-Z2 Sender

WD-Serie

WD-LR-Z2 Sender

Dieser Sender ist mit unseren Signaltürmen der LR-Serie kompatibel, die es seit 2016 gibt.

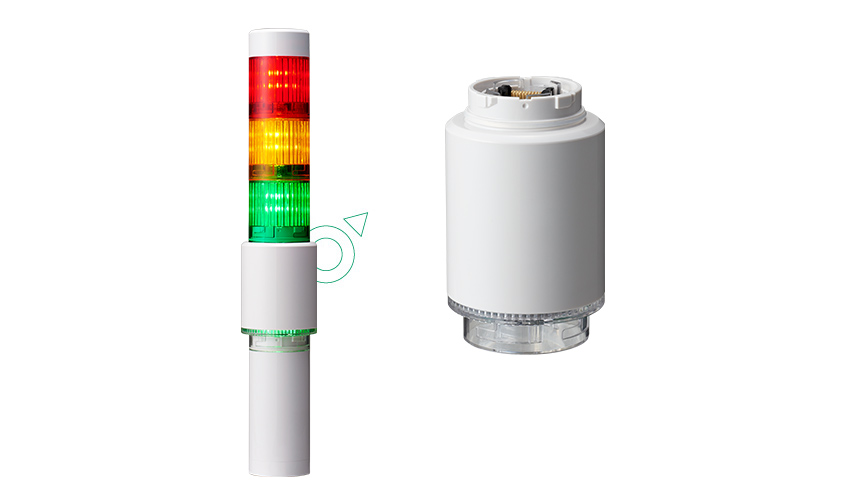

WDT-4LR-Z2

Kompatibler Signalturm : Serie LR4

Stromaufnahme : typ.20mA

Kommunikationsreichweite : Sichtlinie 20m*

Produktdetails

WDT-5LR-Z2

Kompatibler Signalturm : Serie LR5

Stromaufnahme : typ.20mA

Kommunikationsreichweite : Sichtlinie 20m*

Produktdetails

WDT-6LR-Z2

Kompatibler Signalturm : Serie LR6

Stromaufnahme : typ.20mA

Kommunikationsreichweite : Sichtlinie 20m*

Produktdetails

*Aufgrund der Eigenschaften von Funkwellen ist dieser Wert nur ein Bezugspunkt.

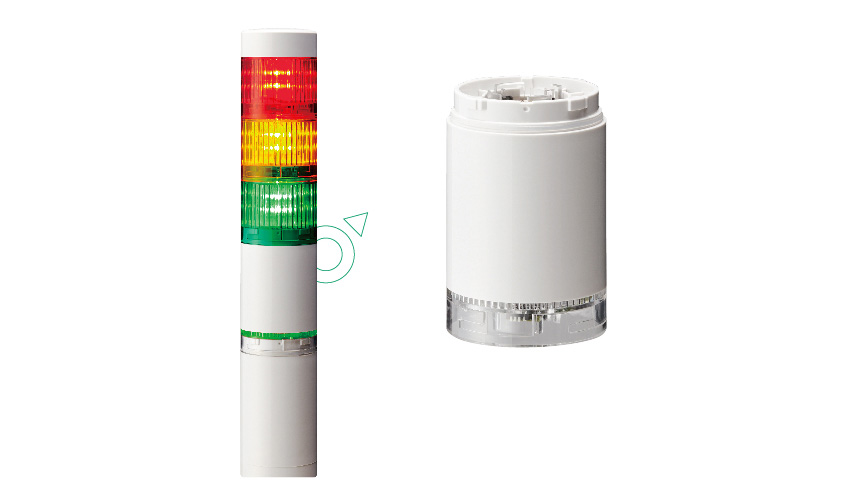

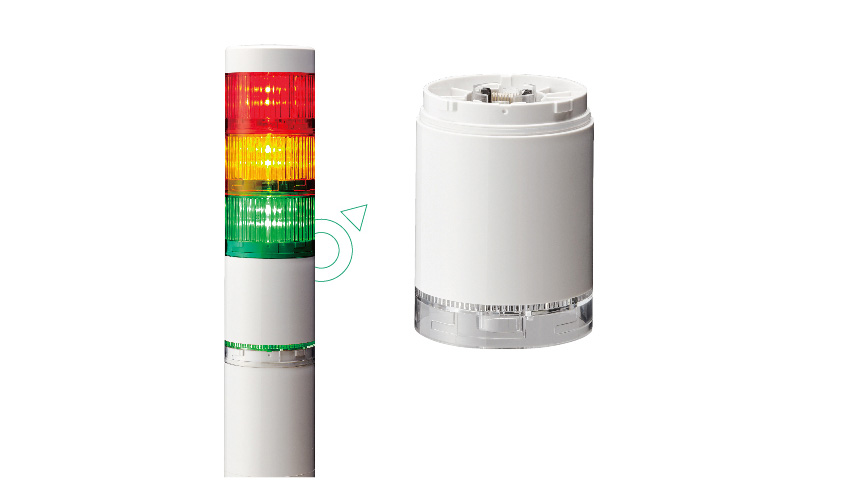

Sender installieren

Einfache Montage durch Bajonettverschluss.Kein Werkzeug erforderlich.

Spezifikationen
Senderspezifikationen
Artikelnummer WDT-4LR-Z2 WDT-5LR-Z2 WDT-6LR-Z2
Kompatible Signaltürme LR4-Serie LR5-Serie LR6-Serie
Nennspannung 24V DC
Spannungsbereich 19,0 ~ 26,4 V DC
Nennstromaufnahme 55mA
Umgebungstemperatur -10℃~+50℃
Luftfeuchtigkeit bei Lagerung 85% rF oder weniger (keine Kondensation)
Umgebungstemperatur -20℃~+60℃
Einbaulage Auf der Karosserieeinheit
Montageort Innen
Einbaurichtung Aufrecht
Schutzart IP65 (IEC 60529) 、 NEMA TYP 4X, 13
Masse 70g 74g 85g
Anzahl der Kontakte 6 Kontakte (rot, orange, grün, blau, weiß, Summer)
Reaktionszeit eingeben 100 ms oder mehr
Anzeigeeinheit Statusanzeige
Bedieneinheit Dip-Schalter
Externer Kontakteingang Steuersignaleingang

*1 Einibel.
*2 1 Punkt wirdrden können.

WD PRO-Serie

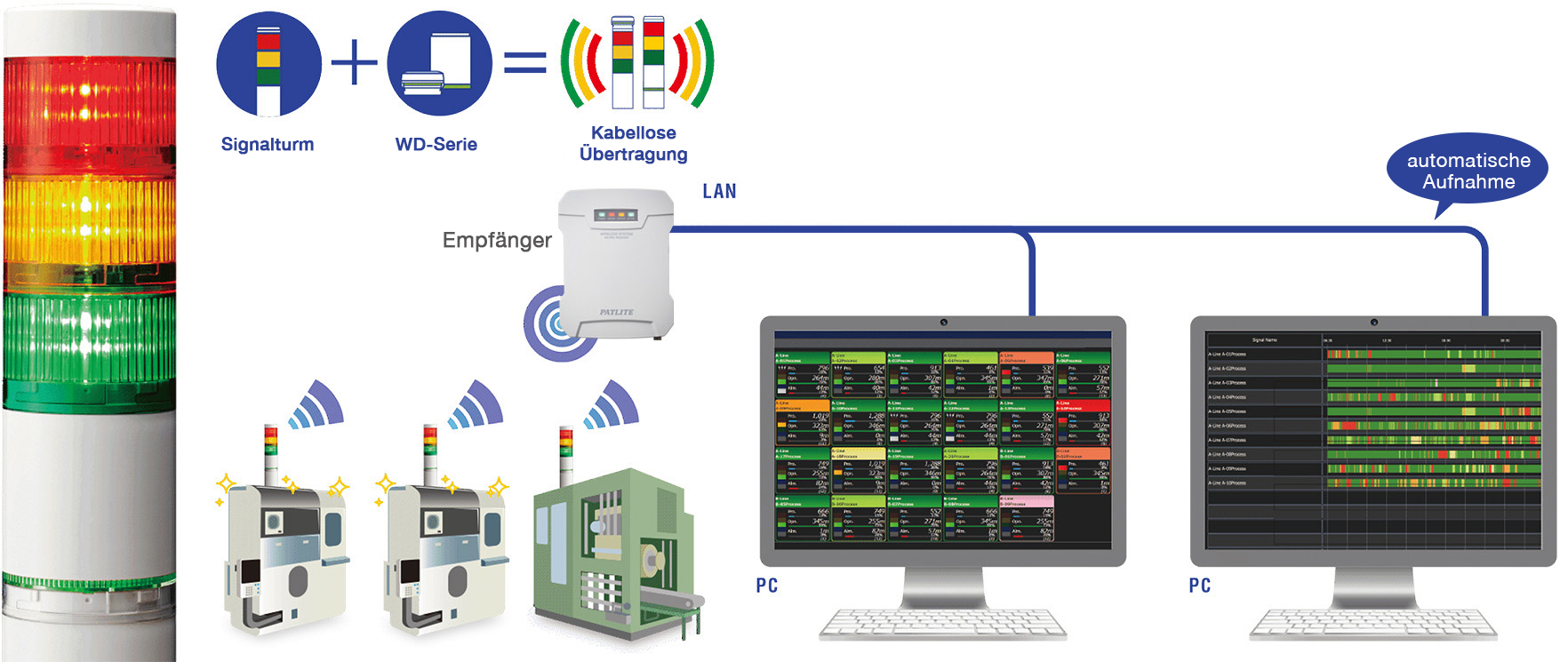

Drahtloses DatenerfassungssystemWD PRO-Serie

Ermöglicht die einfache Visualisierung der 4Ms (Mensch, Maschine, Material, Methode).

WD PRO Sender

WDT-6LR-Z2-PRO

Kompatibler Signalturm : Serie LR6

Stromaufnahme : max 110mA
(Gesamtwert für Sender und Basiseinheit)

Kommunikationsreichweite : Sichtlinie 20m*

*Aufgrund der Eigenschaften von Funkwellen ist dieser Wert nur ein Bezugspunkt.

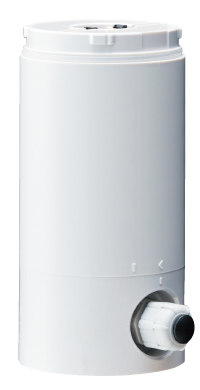

WD PRO Basiseinheit

WDB-D80S-PRO

RS-232C

Parallel : 8 Kontakteingänge

Eingabe löschen

HINWEIS) Diese Basiseinheit ist nicht mit Sendern der WD-Z2-Serie kompatibel.

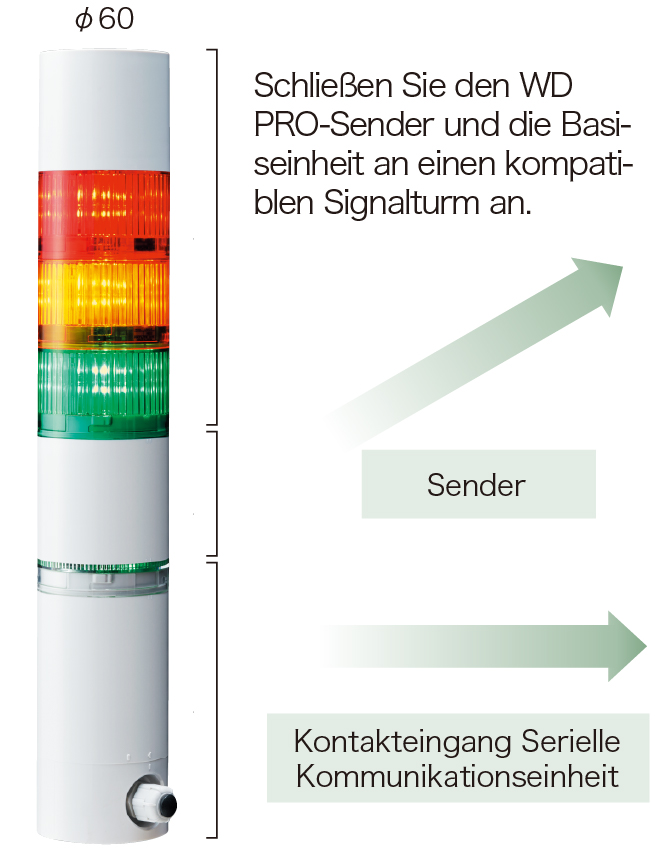

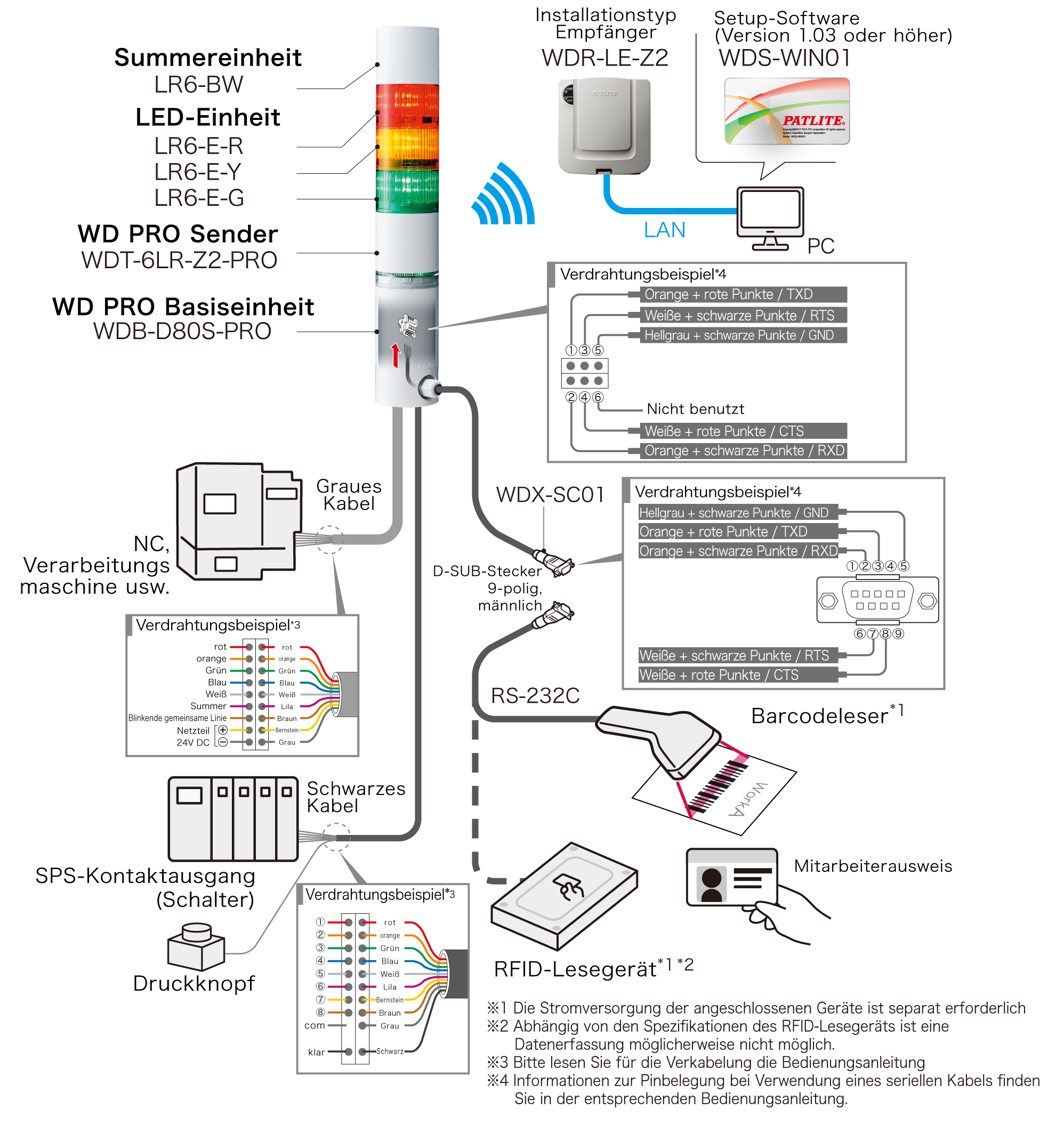

Konfiguration der WD PRO-Serie
Spezifikationen
Senderspezifikationen
Artikelnummer WDT-6LR-Z2-PRO
Anschließbare Modelle WDB-D80S-PRO
Nennspannung 24V DC
Betriebsspannungsbereich 24V DC ±10%
Nennstromaufnahme Max. 110 mA (angelegte Spannung: 24 V DC)
Umgebungstemperatur -10℃~+50℃
Betriebsfeuchtigkeit 85% rF oder weniger (keine Kondensation)
Umgebungstemperatur -20℃~+60℃
Luftfeuchtigkeit bei Lagerung 85% rF oder weniger (keine Kondensation)
Montage Auf WDB-D80S-PRO montiert
Montageort Innen
Einbaurichtung Aufrecht
Schutzart IP65 (IEC 60529) 、 NEMA TYP 4X, 13
Masse 90g
Anzahl der Kontakte 6 Kontakte (rot, orange, grün, blau, weiß, Summer)
Reaktionszeit eingeben 100 ms oder mehr
Anzeigeeinheit Statusanzeige
Operation Unit Dip-Schalter
Externer Steuereingang Steuersignaleingang
