Aufstellung der WD-Serie

Empfänger

WD-Serie

WD-Z2,
WD-LR-Z2 Empfänger

Produktdetails

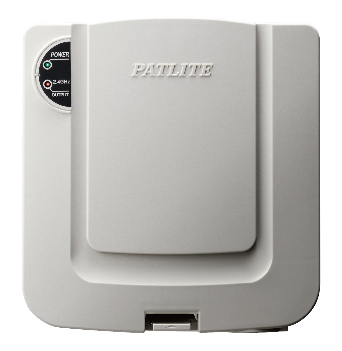

WDR-LE-Z2

Ohne Netzteil

Verbindungsmethode : LAN/USB

Stromaufnahme : typ.65mA

Mehrere Einheiten können zusammen verwendet werden *1

Empfohlene Anzahl angeschlossener Sender : 20 Einheiten*2 (max. 30 Einheiten)

*1 Mehrere Empfänger können gleichzeitig über eine LAN-Verbindung betrieben werden.

*2 Aufgrund der Eigenschaften von Funkwellen hängt diese Anzahl von der Installationsumgebung ab.

Spezifikationen

Empfängerspezifikationen
Artikelnumme	WDR-LE-Z2
Nennspannung	24V DC
Betriebsspannungsbereich	21,6V DC～26,4V DC
Umgebungstemperatur	-10℃～60℃
Betriebsfeuchtigkeit	85% rF oder weniger (keine Kondensation)
Umgebungstemperatur	Empfohlen -20 ° C bis 70 ° C
Anzahl der angeschlossenen Sender	Empfohlene 20 Einheiten, maximal 30 Einheiten (abhängig von der Einstellung, dem Installationsort und der Kommunikationsumgebung)
Montagerichtung (nur drinnen)	Auf ebener horizontaler Fläche oder an der Wand montiert
Schutzart	IP20
Masse	170 g ± 10 g (ohne Netzteil)

WD PRO Empfänger

Produktdetails

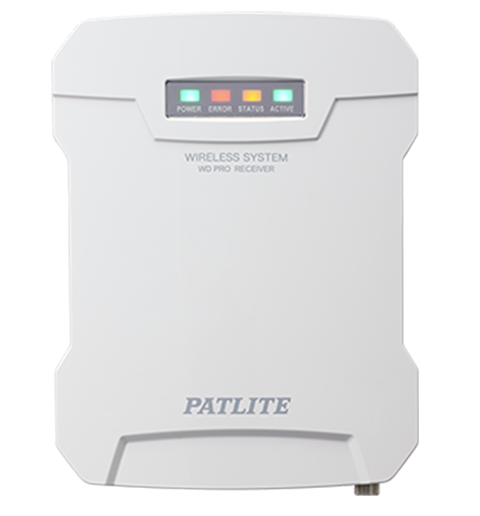

WDR-LE-Z2-PRO

Ohne Netzteil

WDR-LE-Z2-PRO-L

〈Lite-Version〉Ohne Netzteil

Verbindungsmethode : LAN/USB

Stromaufnahme : typ.100mA

Mehrere Einheiten können zusammen verwendet werden*

Anzahl der angeschlossenen Sender : max. 30 Einheiten

Diagnose der drahtlosen Verbindung

Andon Statusanzeige

*Mehrere Empfänger können gleichzeitig über eine LAN-Verbindung betrieben werden.

Spezifikationen

Modell		WDR-L-Z2-PRO(-L)	WDR-LE-Z2-PRO(-L)
Nennspannung	DC-Buchse	24V DC
	PoE	48V DC
	USB	5V DC
	Zubehör AC	100V AC bis 240V AC 50/60Hz	-
Nennspannung	DC-Buchse	21,6V DC bis 26,4V DC
	PoE	43V DC bis 57V DC
	USB	4,75V DC bis 5,25V DC
	Zubehör AC	90V AC bis 264V AC	-
Nennstromaufnahme	Typ.	100 mA (24 V DC) 70 mA (PoE: 48 V DC) 300 mA (USB: 5 V DC)
Nennstromaufnahme	Max	150 mA (24 V DC) 100 mA (PoE: 48 V DC) 500 mA (USB: 5 V DC)
Nennstromverbrauch	Typ.	3,0 W (Netzteil: 100 V AC)	-
Nennstromverbrauch	Max	4,5 W (Netzteil: 100 V AC)	-
Leistungsaufnahme	Stromanschlussblock	Schraubenloser Anschlussblock (φ0,51 mm bis 1,29 mm (AWG24 bis 16))
	DC Jack	DC-Buchse für Netzteil
	USB	USB Typ B (USB-Bus-Stromversorgung)
	LAN(PoE)	RJ-45-Anschluss (IEEE802.3af Class0-konform)

Funktionsvergleich

Modell	Drahtloses Datenerfassungssystem WD PRO Empfänger WDR-LE-Z2-PRO	Drahtloses Datenerfassungssystem WD PRO Empfänger (Lite-Version) WDR-LE-Z2-PRO-L
Netzteileingang	24V DC / USB / PoE
Montagemethode	Horizontal / Wand / Decke
Netzwerkkommunikationsmethode	10BASE-T / 100BASE-TX / 1000BASE-T
Senderverbindung	Maximal 30 Einheiten * 1
Kommunikationsbereich	Sichtlinie, ca. 30m
IP-Adresseinstellung	Manuelle Einrichtung / automatische DHCP-Konfiguration
Betriebsumgebungstemperatur	-10℃～+50℃ (Netzteilzubehör: 0 ℃ ～ + 40 ℃)
Schutzart	IP20
Diagnose der drahtlosen Verbindung	Echtzeitdiagnose / Langzeitdiagnose (1 ~ 72 Stunden)
Wireless-Einstellungen des Senders	Eingebauter Setup-Browser / WDS-WIN01-Software	WDS-WIN01 Software
Host-System-Kommunikation	[Mehrere Anwendungen gleichzeitig ausführen] - CSV-Datei * Verwenden Sie WDS-WIN01 - SOCKET-Kommunikation (WDR-Protokoll) - SOCKET-Kommunikation (WDR PRO-Protokoll) - Datenbankverknüpfung (MySQL) - Modbus / TCP-Kommunikation	- CSV-Datei * Verwenden Sie WDS-WIN01 - SOCKET-Kommunikation (WDR-Protokoll)
Andon Display	✓	-

*1 Aufgrund der Eigenschaften von Funkwellen ist dieser Wert nur ein Bezugspunkt.

Montage

Der WD PRO-Empfänger kann über ein einziges Ethernet-Kabel auf Strom und Daten zugreifen, sodass Platz und Kosten für die Verkabelung minimiert werden.

Drahtlose Qualitätsdiagnose

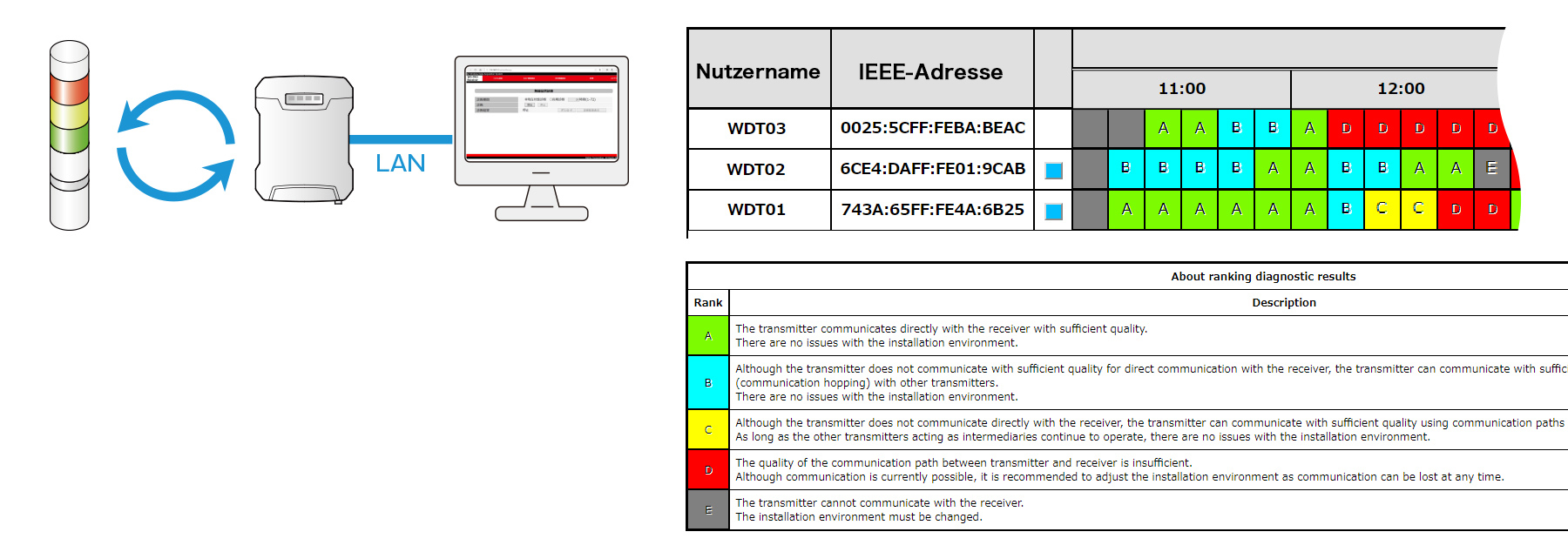

Zeigt die Qualität der drahtlosen Verbindung zwischen Empfänger und Sender (en) mithilfe eines 5-stufigen Bewertungssystems an.
Bis zu 72 Stunden Diagnosedaten können aufgezeichnet werden, sodass Benutzer bestimmen können, wann und wo die Installationsumgebung geändert werden muss.

・Änderungen an der Installationsumgebung werden für Diagnoseergebnisse von Rang D oder E empfohlen. Die Kommunikationsqualität wird stark von den Bedingungen in der Installationsumgebung beeinflusst. Versuchen Sie Folgendes.

No.	Methode	Bewirken
1	Passen Sie die Position, Höhe und Ausrichtung von WDR und WDT an.	Objekte in der Nähe stören und reflektieren Funkwellen der drahtlosen Kommunikation.
2	Vermeiden Sie Metallgegenstände in direkter Umgebung des WDT und WDR, um Auswirkungen auf die drahtlose Kommunikation zu verringern.	Eine freie Sicht ermöglicht eine qualitativ bessere Kommunikations zwischen Empfänger und Sender(n).
3	Fügen Sie dem drahtlosen WD- Netzwerk einen zusätzlichen Sender hinzu, um die Qualität der Kommunikation zu ermöglichen bzw. verbessern.	Jeder Sender (WDT) dient auch als Repeater und kann ein Signal verstärken und weiterleiten.

Führen Sie mehrere Anwendungen gleichzeitig aus

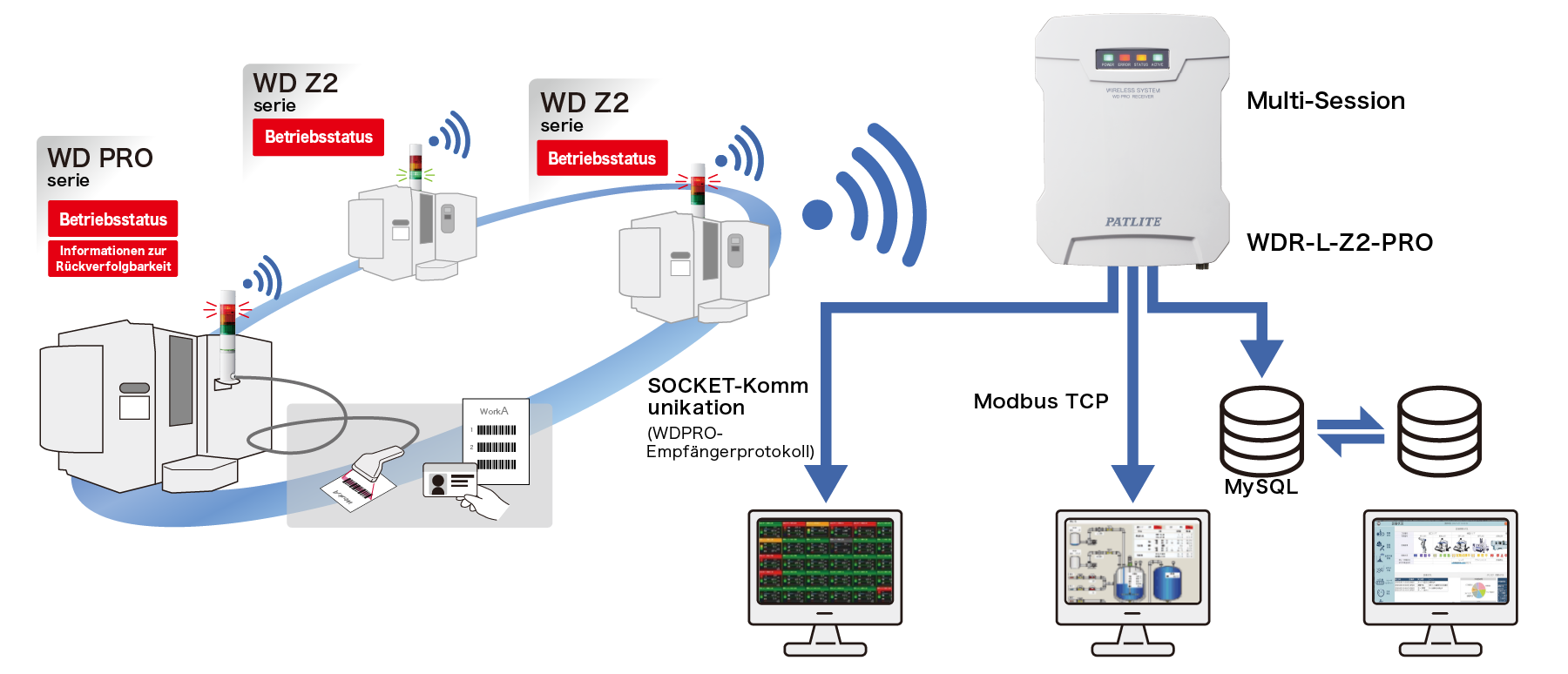

Der WD PRO Receiver verfügt über Funktionen für mehrere Sitzungen, sodass Benutzer gleichzeitig eine Verbindung zu mehreren Anwendungen und Software herstellen können.

	Verbindungsmethode	Standardwert	Eingabebereich
1	Nur-Konfigurations-Port	10000	1024 ~ 65535
2	WDR-Protokoll	10001	1024 ~ 65535
3	WDR PRO-Protokoll 1	10002	1024 ~ 65535
4	WDR PRO-Protokoll 2	10003	1024 ~ 65535
5	Datenbank	3306	1024 ~ 65535
6	Modbus / TCP	502	502,1024~65535
