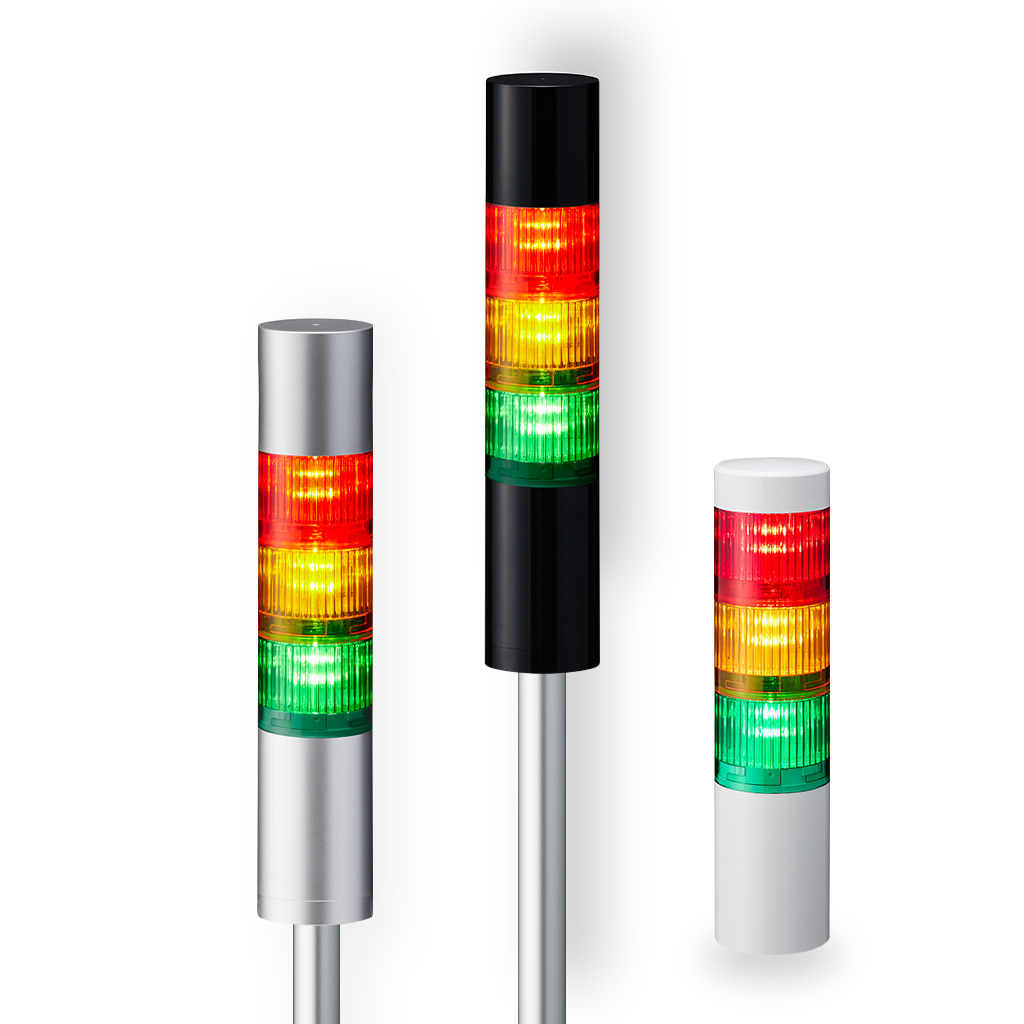

LR5-LAN

Direkte LAN-Steuerung von Industrie-PCs und SPS

Einfache Konfiguration und flexible Benachrichtigung

Φ50mm
HTTP(S)
Modbus/TCP
SOCKET
EtherNet/IP
IP65/IP54

Nennspannung:	24V DC
Anzahl Ebenen:	Bis zu 5
Gehäusefarbe:	Cremeweiß / Silber / Schwarz
Montageart:	Direktmontage / Mastmontage mit L-Halterung / Kurz-Mastmontage mit L-Halterung
Schutzart:	IP65 (Direktmontage) / IP54 (Mastmontage / Kurz-Mastmontage)
Kommunikationsprotokoll:	HTTP(S) / Modbus TCP / SOCKET (LR5-LAN) EtherNet/IP (LR5-LAN EtherNet/IP)
Schalldruckpegel:	85 dB (bei 1 m)

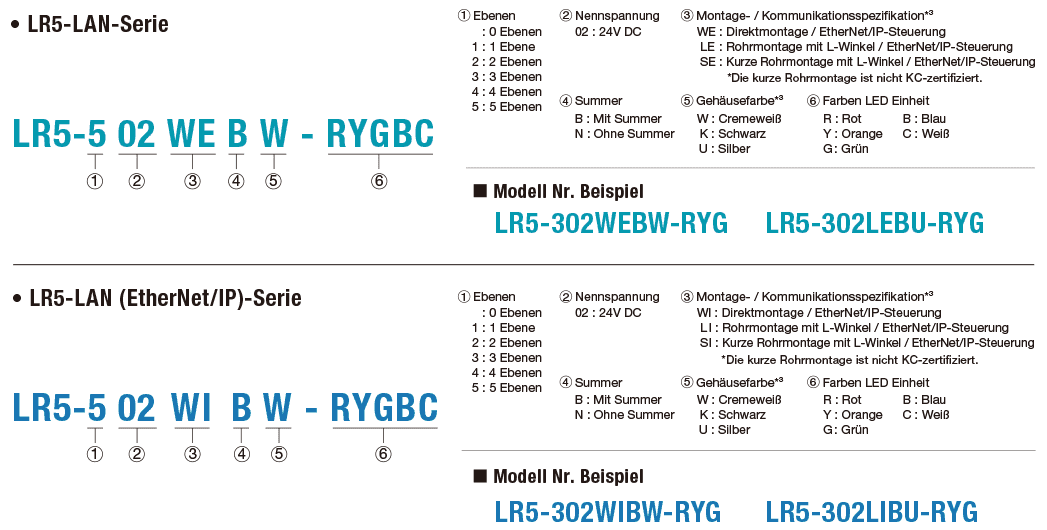

Modellnummernkonfiguration

Merkmale
Funktion
Anwendungen

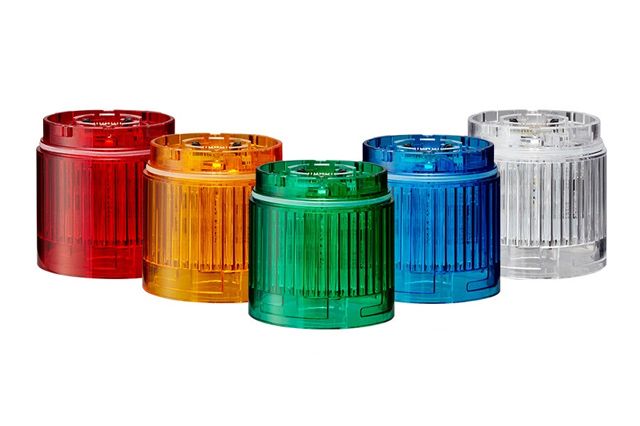

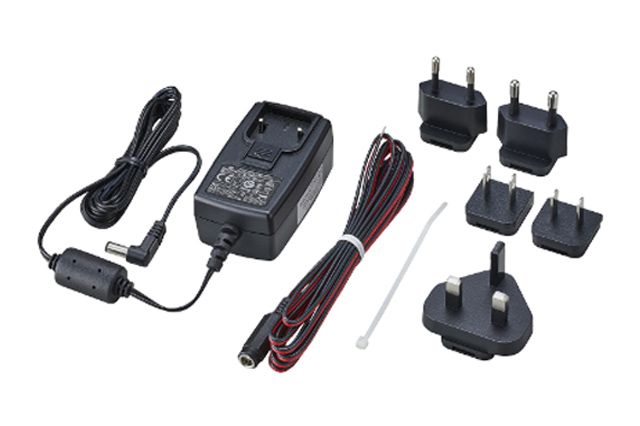

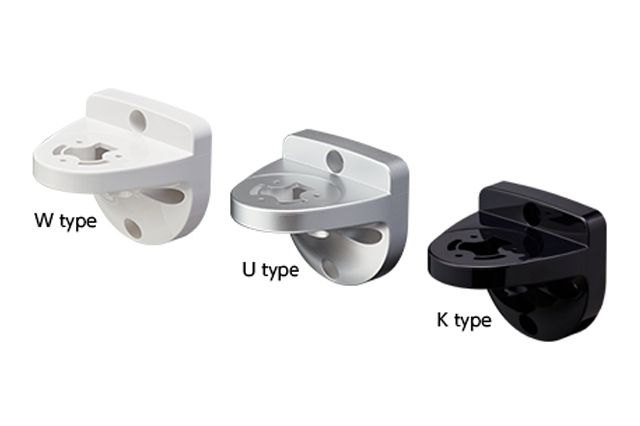

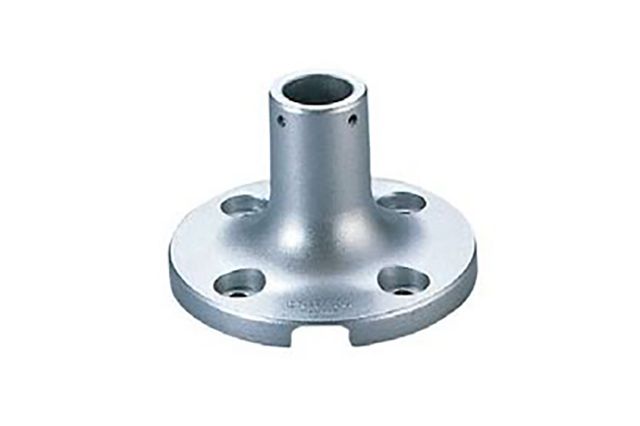

Optionale Komponenten

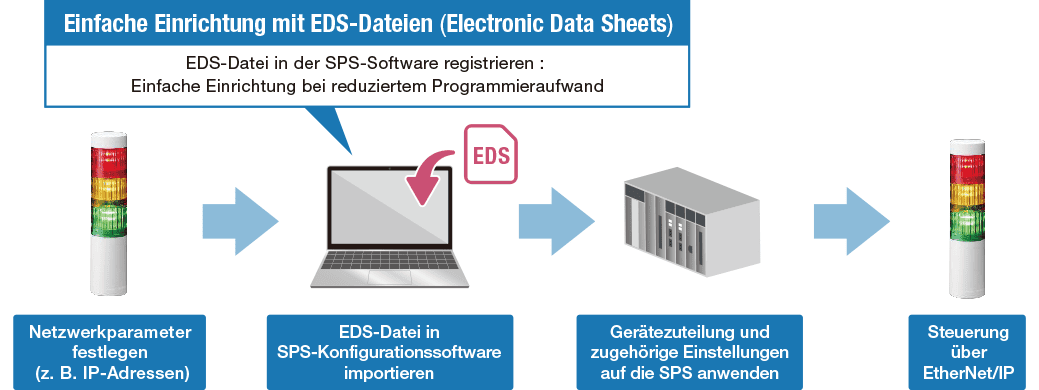

Kompatibel mit EtherNet/IP, das in industriellen Netzwerken weit verbreitet ist

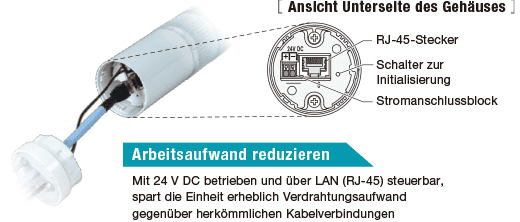

Reduziert den Verkabelungsaufwand erheblich
Die direkte LAN-Verbindung macht zusätzliche I/O-Module überflüssig und senkt die Gesamtkosten
Ermöglicht Ferndiagnose zur Statusüberwachung und Datenprotokollierung
Gewährleistet eine zuverlässige Echtzeitsteuerung über SPS
Ermöglicht eine flexible Steuerungskonfiguration über Software

Unterstützte Funktionen von LR5-LAN
Protokoll	Socket	✔
	Modbus/TCP	✔
	HTTP(S)	✔
	EtherNet/IP	—
Überwachung	PING	✔
Überwachung	Modbus/TCP	✔

Unterstützte EtherNet/IP-Funktionen von LR5-LAN
Protokoll	Socket	—
	Modbus/TCP	—
	HTTP(S)	—
	EtherNet/IP	✔
Überwachung	PING	✔
Überwachung	Modbus/TCP	—

Der Verzicht auf eine Ausgangskarte vereinfacht die Systemstruktur und reduziert Kosten sowie Wartungsaufwand.

Durch die direkte LAN-Steuerung macht LR5-LAN zusätzliche Ausgangskarten überflüssig, vereinfacht die Systemarchitektur und senkt die Installations- und Wartungskosten.
